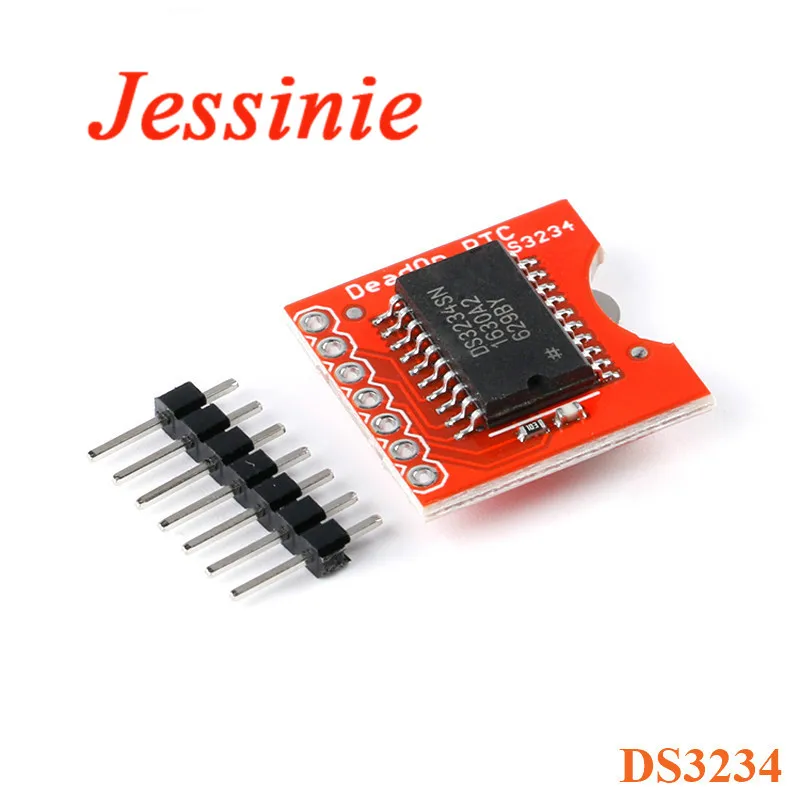

DS3234 ультра точность часов в режиме реального времени модуль Мощность вниз

Сверхточный модуль часов DS3234 в реальном времени и для arduino используют метод SPI для связи, поэтому подключайте интерфейс SPI, SCK, MISO, MOSI, CS, И Подключите Кнопка 3,3 V батарея к модулю. После подключения линии, сожгите обычный код и откройте последовательный порт для наблюдения за данными. Вы обнаружите, что время начинает считать, и для arduino включается после его выключения. Время не будет сброшено или потеряно. Он будет продолжать считать.

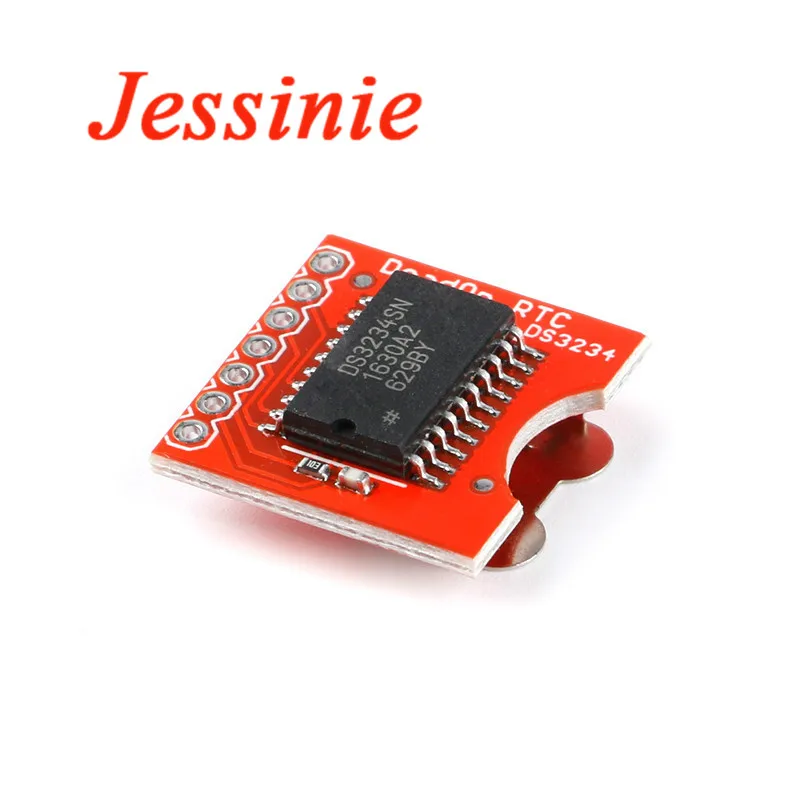

Параметры продукта:
Рабочее напряжение: 3,3 V ~ 5V
Чип часов: DS3234
Точность часов: в пределах 0 ℃-40 ℃, точность ± 2ppm
Коммуникация: выход шины 4MHZSPI, режим поддержки 1 и режим 3
Выход: программируемый квадратный волновой выход
Подсчет часов в режиме реального времени: секунды, минуты, часы, день недели, дата, месяц и год
Рабочая температура: 0 ℃ ~ 70 ℃

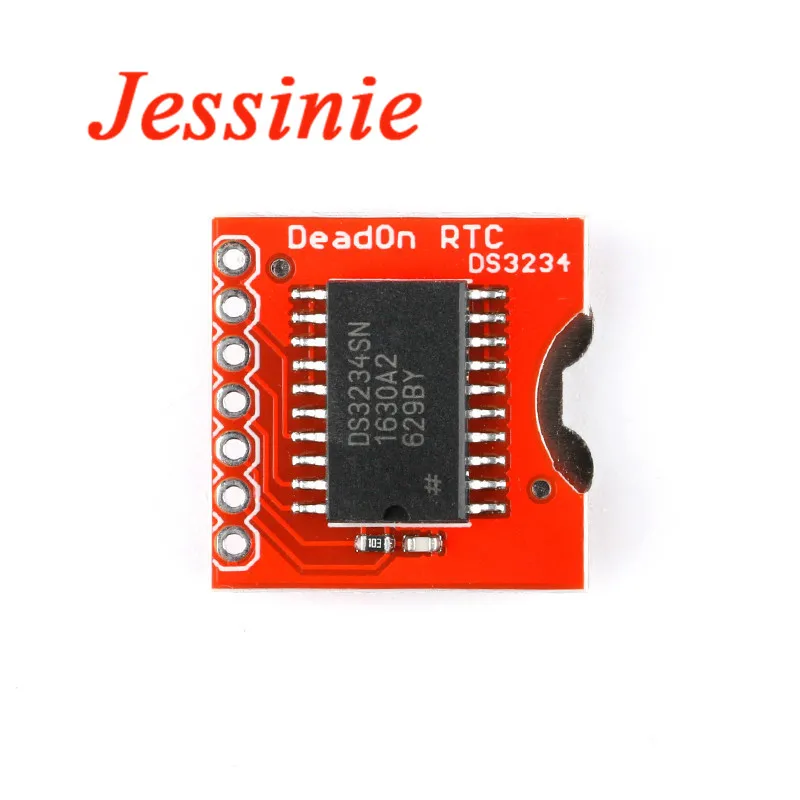

Определение штифта:
Схематическая схема:

VCC: источник питания
GND: мощность заземления

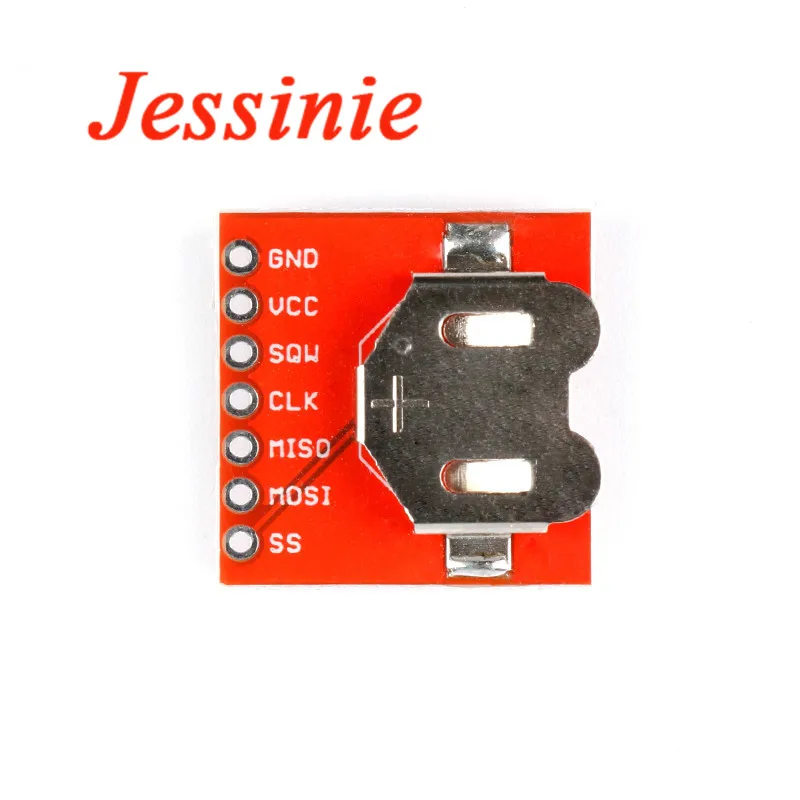

MISO, MOSI, SCK-это автобусы SPI;
SS: чип выберите сигнальный штырь
SQW: активный низкий или квадратный волновой выход.

Инструкции по использованию:

Метод тестирования модуля DS3234

1. Подключение к цепи
RX, SCLK, DOUT, DIN чипа соответствуют контактам на SS, SCLK, MOSI и MOS0 для arduino. Pin 8 обозначен как выходной терминал сигнала в программе, поэтому соответствующий SS, MOSI и MOS0 ,SCLK. Должен быть подключен к 8.11.12.13 на плате разработки. VCC подключен к питанию 3,3 V шпильки на его Совет по развитию и GND основана. Просто подключите модуль и макетную плату.

2. После подключения цепи, сжечь программу в модуль, открыть серийный монитор, и он будет отображаться следующим образом для завершения.
