212x104 2 13 дюйма E-Ink сырьевая панель дисплея красный черный белый три цвета e-paper

212x104 2 13 дюйма E-Ink сырьевая панель дисплея красный черный белый три цвета e-paper SPI
212x104 2 13 дюйма E-Ink сырьевая панель дисплея красный черный белый три цвета e-paper SPI
212x104 2 13 дюйма E-Ink сырьевая панель дисплея красный черный белый три цвета e-paper SPI
212x104 2 13 дюйма E-Ink сырьевая панель дисплея красный черный белый три цвета e-paper SPI
212x104 2 13 дюйма E-Ink сырьевая панель дисплея красный черный белый три цвета e-paper SPI
82% чел. понравился этот товар!
В наличие
Распродажа! Осталось: 08:08:08
11 664,66 - 116 362,14 руб.

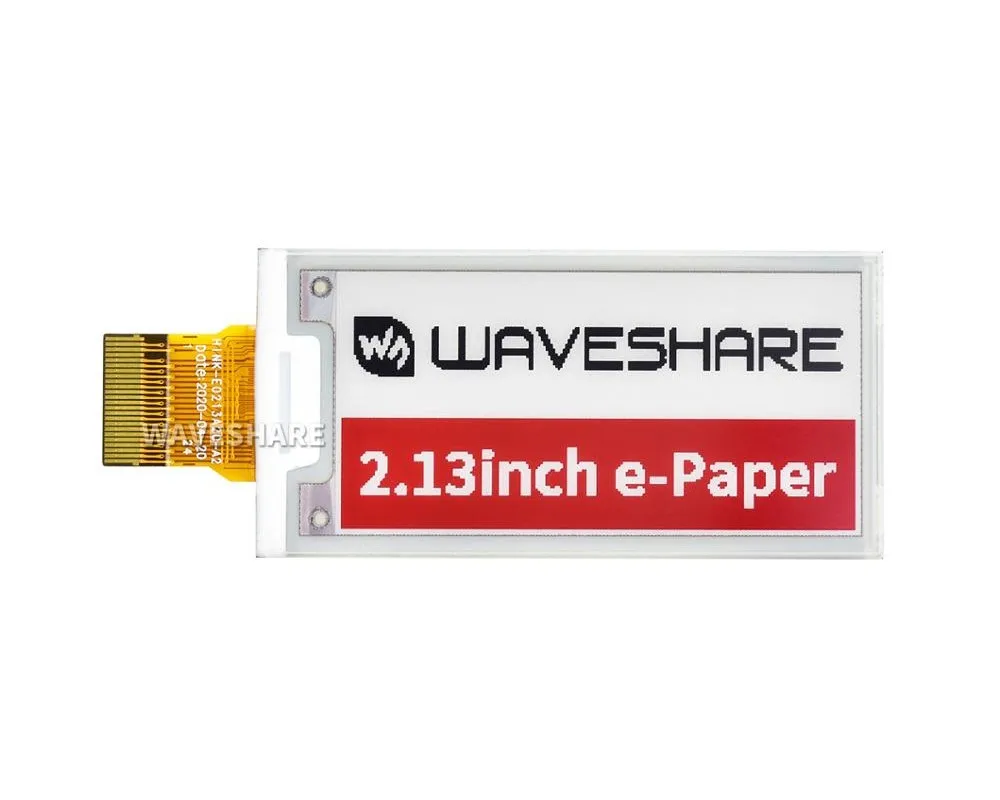

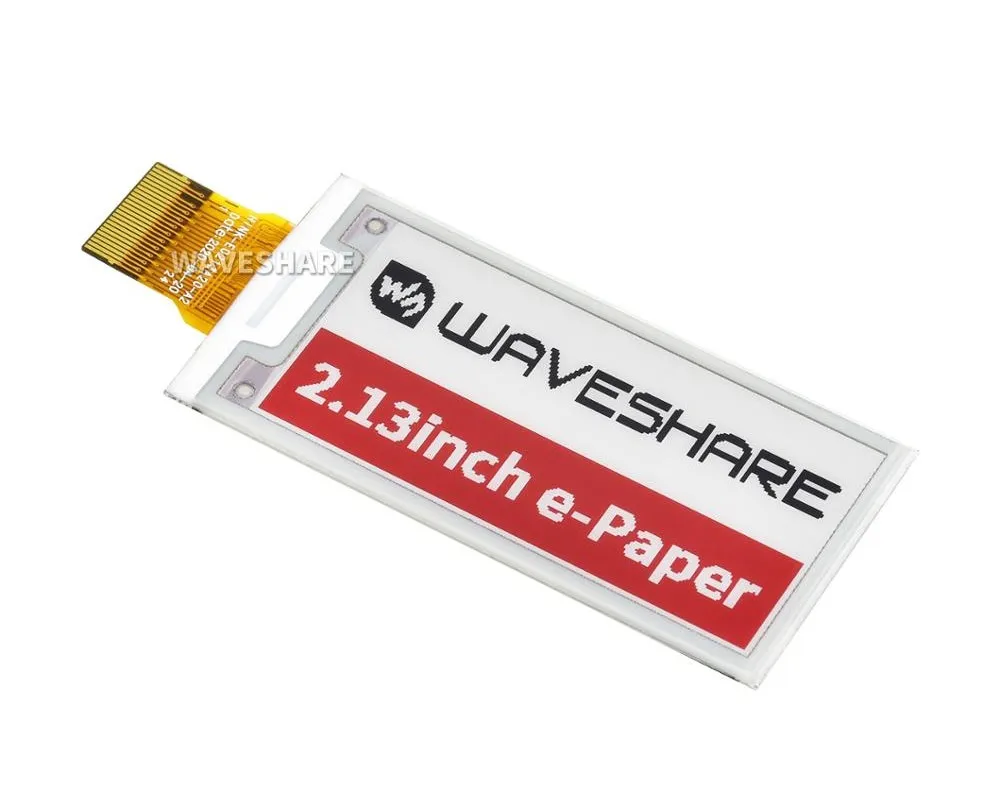

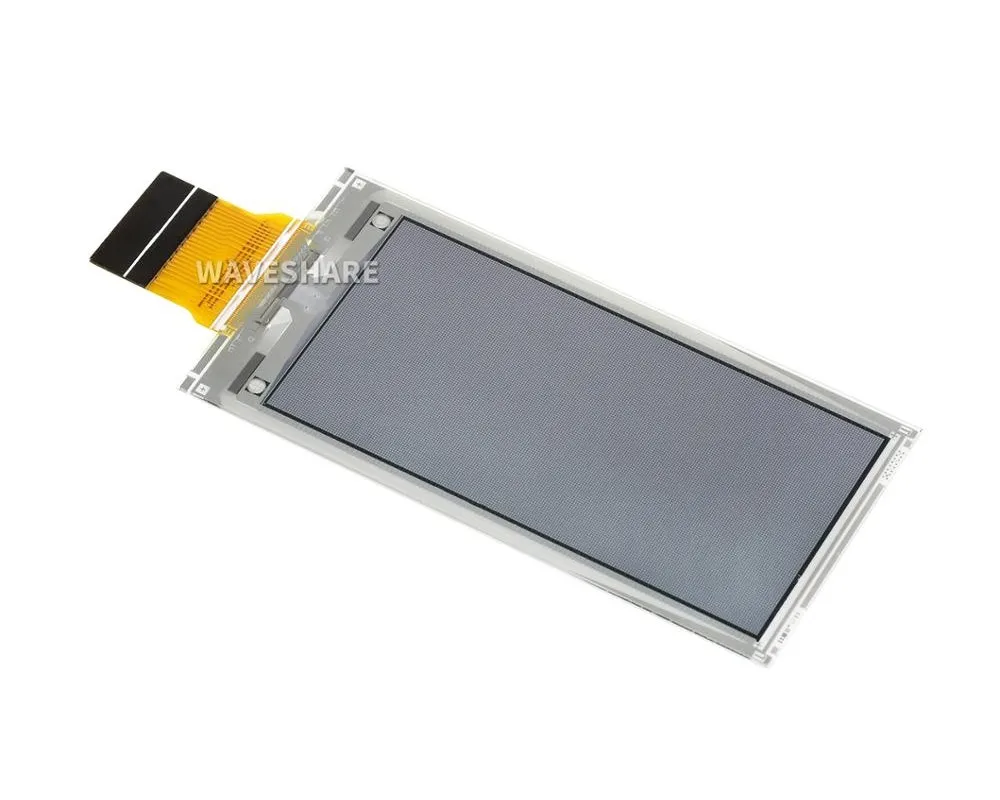

212x104, 2,13 дюймов E-Ink сырой дисплей, три цвета, SPI интерфейс, без PCB

Обзор

Это сырой дисплей E-Ink, 2,13 дюйма, разрешение 212x104, со встроенным контроллером, общаясь через интерфейс SPI, поддерживает красный, черный и белый трехцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности

  • Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания
  • Ультра низкое энергопотребление, в основном мощность требуется только для освежения
  • Поставляется с ресурсами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Технические характеристики

  • Рабочее напряжение: 3,3 V
  • Интерфейс: 3-провод SPI, 4-провод SPI
  • План измерения: 29,2 мм × 59,2 мм × 0,98 мм
  • Размер дисплея: 23,71 мм × 48,55 мм
  • Точка шаг: 0,229 × 0,228
  • Разрешение: 212 × 104
  • Цвет дисплея: красный, черный, белый
  • Серый уровень: 2
  • Время полного обновления: 15s
  • Мощность обновления: 26,4 МВт (typ.)
  • Мощность в режиме ожидания: <0,017 МВт
  • Угол обзора: >170 °

Ресурсы для развития

Вики:Флуоресцентный (B)

Рекомендуется

Чтобы быстро начать работу с этим исходным дисплеем, пожалуйста, рассмотрите следующие платы драйверов:

  • Шляпа водителя из электронной бумаги (Универсальная)
  • E-Paper Shield (Arduino/NUCLEO)
  • Электронная бумага ESP8266 плата драйвера (WiFi)
  • Электронная бумага ESP32 плата драйвера (WiFi / Bluetooth)



Руководство по выбору

Номер деталиЦветаСерые весыРазрешениеРазмер дисплея (мм)Размер контура (мм)Время полного обновления (ов)Частичное обновлениеИнтерфейс
1,02 дюймовая электронная бумагаЧерный, белый2128 × 8021,76 × 14,0032,6 × 18,62SPI
1,54 дюймовая электронная бумагаЧерный, белый2200 × 20027,60 × 27,6031,8 × 37,32SPI
1,54 дюймовая электронная бумага (B)Красный, черный, белый2200 × 20027,60 × 27,6031,8 × 37,38×SPI
1,54 дюймовая электронная бумага (C)Желтый, черный, белый2152 × 15227,51 × 27,5131,8 × 37,327×SPI
2,13 дюймовая электронная бумагаЧерный, белый2250 × 12248,55 × 23,7159,2 × 29,22SPI
2,13 дюймовая электронная бумага (B)Красный, черный, белый2212 × 10448,55 × 23,7159,2 × 29,215×SPI
2,13 дюймовая электронная бумага (C)Желтый, черный, белый2212 × 10448,55 × 23,7159,2 × 29,215×SPI
2,13 дюймовая электронная бумага (D)Черный, белый2212 × 10448,55 × 23,7159,2 × 29,22SPI
2,7 дюймовая электронная бумагаЧерный, белый4264 × 17657,29 × 38,1970,4 × 45,86×SPI
2,7 дюймовая электронная бумага (B)Красный, черный, белый2264 × 17657,29 × 38,1970,4 × 45,815×SPI
2,9 дюймовый e-БумагаЧерный, белый2296 × 12866,89 × 29,0579,0 × 36,72SPI
2,9 дюймовый e-Бумага (B)Красный, черный, белый2296 × 12866,89 × 29,0579,0 × 36,715×SPI
2,9 дюймовый e-Бумага (C)Желтый, черный, белый2296 × 12866,89 × 29,0579,0 × 36,715×SPI
2,9 дюймовый e-Бумага (D)Черный, белый2296 × 12866,90 × 29,0679,0 × 36,72SPI
4,2 дюймовый e-БумагаЧерный, белый4400 × 30084,80 × 63,6090,1 × 77,04×SPI
4,2 дюймовый e-Бумага (B)Красный, черный, белый2400 × 30084,80 × 63,6090,1 × 77,015×SPI
4,2 дюймовый e-Бумага (C)Желтый, черный, белый2400 × 30084,80 × 63,6090,1 × 77,015×SPI
5,83 дюймовая электронная бумагаЧерный, белый2600 × 448118,80 × 88,26125,4 × 99,53,5×SPI
5,83 дюймовая электронная бумага (B)Красный, черный, белый2600 × 448118,80 × 88,26125,4 × 99,514×SPI
5,83 дюймовая электронная бумага (C)Желтый, черный, белый2600 × 448118,80 × 88,26125,4 × 99,526×SPI
6 дюймов HD e-БумагаЧерный, белый161448 × 1072122,40 × 90,60138,4 × 101,8<1Параллельный порт
7,5 дюймовый e-БумагаЧерный, белый2800 × 480163,20 × 97,92170,2 × 111,25×SPI
7,5 дюймовый e-Бумага (B)Красный, черный, белый2800 × 480163,20 × 97,92170,2 × 111,216×SPI
7,5 дюймов HD e-Бумага (B)Красный, черный, белый2880 × 528163,24 × 97,94170,2 × 111,221×SPI
7,5 дюймовый e-Бумага (C)Желтый, черный, белый2640 × 384163,20 × 97,92170,2 × 111,216×SPI
7,8 дюймовый e-БумагаЧерный, белый161872 × 1404158,18 × 118,64173,8 × 127,6<1Параллельный порт
9,7 дюймовый e-БумагаЧерный, белый161200 × 825202,8 × 139,43218,8 × 156,43<1Параллельный порт
10,3 дюймовый e-Бумага (D)Черный, белый161872 × 1404209,66 × 157,25227,7 × 165,8<1Параллельный порт
12,48 дюймовая электронная бумагаЧерный, белый21304 × 984252,98 × 190,90261,5 × 211,0<8×SPI
12,48 дюймовая электронная бумага (B)Красный, черный, белый21304 × 984252,98 × 190,90261,5 × 211,0<16×SPI

e-Paper raw panels comparing



Посылка

Вес:0,004 кг

Примечание: Это необработанный дисплей, вы также можете купить Собранный вариант для легкого тестирования и сравнения:2,13 дюймовый e-Paper HAT (B)

  1. 2,13 дюймовая электронная бумага (B) x1
