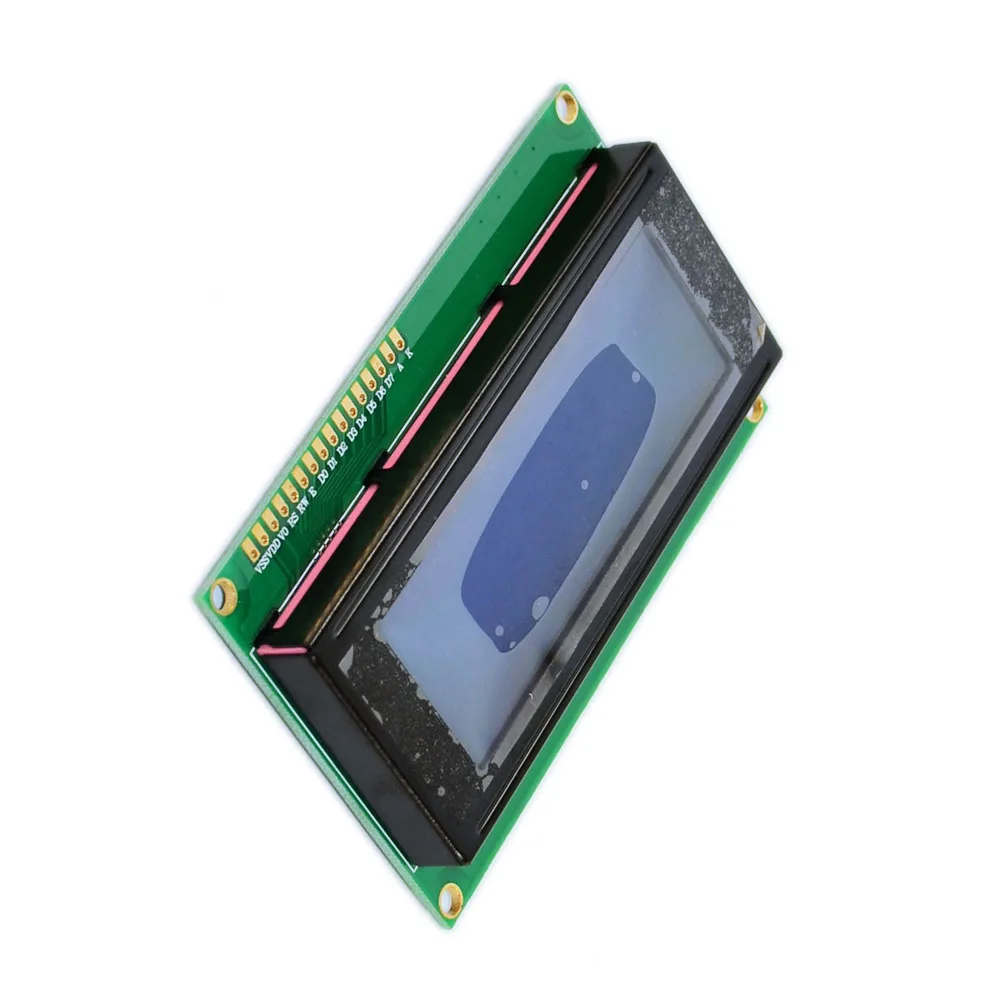

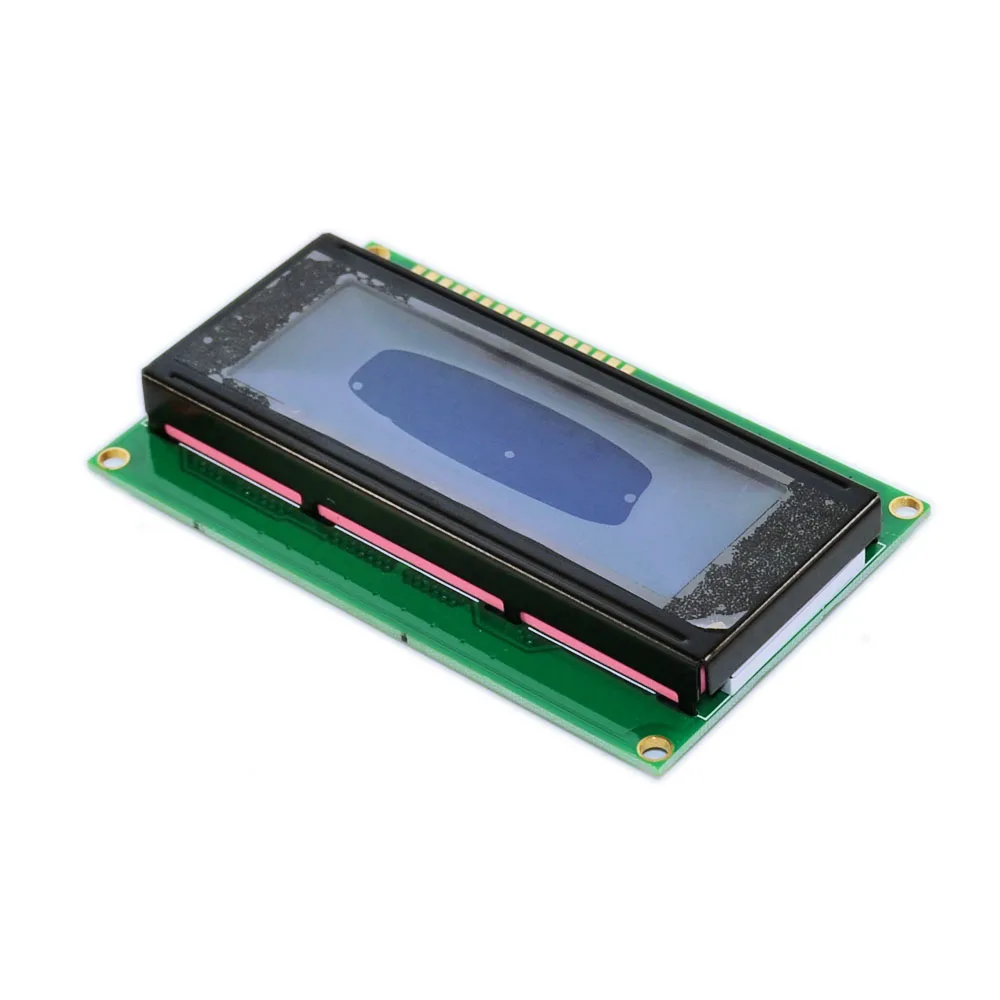

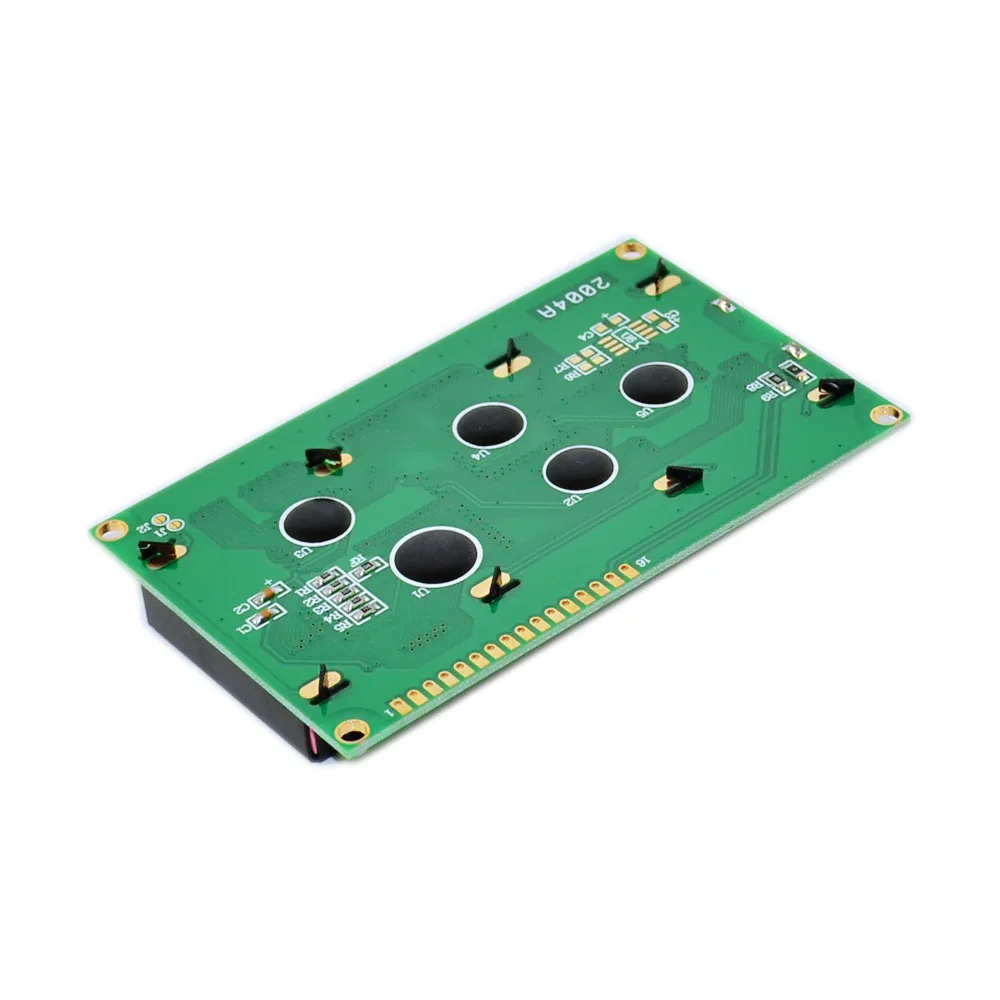

Бесплатная доставка! ЖК-дисплей 2004 дюйма 20x4 символа модуль ЖК-дисплея
85% чел. понравился этот товар!
В наличие
Распродажа!
Осталось:
08:08:08
193,98 руб. / набор

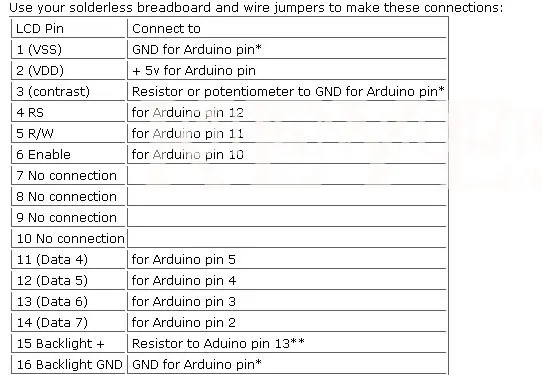

* Используйте макетную рейку, чтобы сделать несколько соединений с Aduino GND pin* Для подключения потенциометра Используйте Центральный штифт потенциометра и один из других штифтов для подключения от ЖК-штифта 3 к Aduino GND** Для избежания чрезмерного тока следует использовать ограничительный резистор или потенциометр (минимум 40 Ом). Это должно выглядеть так:Программное обеспечениеЗдесь указан код драйвера:/* 2.8l *//Символ LCD пример кода/Www.hacktronics.com# Включая <LiquidCrystal.h>/Соединения:/Rs (LCD pin 4) к Aduino pin 12/Rw (LCD pin 5) в Aduino pin 11/Включить (LCD pin 6) в Aduino pin 10/LCD pin от 15 до Aduino pin 13/ЖК-контакты d4, d5, d6, d7 в Aduino контакты 5, 4, 3, 2Жидкокристаллический ЖК-дисплей (12, 11, 10, 5, 4, 3, 2);Int подсветка = 13; /pin 13 будет управлять подсветкойНастройка пустоты (){PinMode (подсветка, выход);Цифровая запись (подсветка, высокая); /включение подсветки. Замените «Максимум» на «низкий», чтобы выключить его.Lcd. begin(20,4); /колонны, строки. Используйте 16,2 для ЖК-дисплея 16x 2 и т. Д.Lcd. clear(); /Начните с чистого экранаЖК-дисплей. Настраиваемый курсор (0,0); /установите курсор в колонку 0, строку 0 (первая строка)ЖК-дисплей. Печать ("Hello, World"); /изменить текст на все, что вам нравится. Держите его в чистоте.ЖК-дисплей. Настраиваемый курсор (0,1); /установите курсор в колонку 0, строку 1Lcd. Печать ("keyes");/Если у вас 4 ряда ЖК-дисплея, снимите комментарий с этих строк, чтобы написать в нижние строки/И изменить ЖК-дисплей. begin() заявление выше./Lcd. setCursor(0,2); /установите курсор в колонку 0, строку 2/Lcd. Печать ("строка 3");/Lcd. setCursor(0,3); /установите курсор в колонку 0, строку 3/Lcd. Печать ("строка 4");} пустая петля (){}/* 2.5В */Теперь у вас будет папка? LCD_example?Запустите программное обеспечение Aduino и загрузите пример программы, нажав файл->Sketchbook-> ОткрытьПерейдите в папку LCD_example и выберите? LCD_example.pde? Файл.Перенос программы на Aduino, нажав на? Загрузить на плату ввода/вывода? Кнопка. После загрузки на ЖК-дисплее вы должны увидеть:Здравствуйте, мир
