SDS205C Модернизированный MDSO-LA ПК USB аналоговый Виртуальный осциллограф 16 каналов логический анализатор цепи пропускной способностью 20 м

1. Введение

Двухканальный цифровой осциллограф ISDS205C с "низкой стоимостью, высокой производительностью" в качестве целей дизайна. Хорошо спроектированная полоса пропускания 20 м, частота дискретизации 48 м, 2 канала, чередование поддержки X, Y и XY, чередование рисунка двухканального виртуального осциллографа, анализатора спектра, регистратора данных и логического анализатора. Логический анализатор поддерживает наше логическое программное обеспечение и логику Saleae 2 вида программного обеспечения, логику Saleae поддерживает SPI, IIC, UART и т. д. 17 видов анализ Протокола. Устройство связывается с ПК через высокоскоростной USB2.0.     2. Особенности Описание Цифровой осциллограф  Каналы: 2  Сопротивление: 1mом 25pF Соединение: от источника переменного или постоянного тока Разрешение по вертикали: 8Bit  Диапазон усиления:-6 В ~ 6 в (зонд X1) -60 В ~ 60 в (зонд X10)  Вертикальная Точность: ± 3% Развертки диапазон: 1ns-20s Входная защита: диод, 50Vpk  Автоустановка: Да (от 10 Гц до 20 МГц) Режим запуска: авто. Нормальный и сигнала Тип триггера: нет. Подъем края. Заднему. Поднимающийся край или падающий край Триггер: Да  Источник запуска: CH1, CH2  Размер буфера: 1 Мб/ч  Ширина ремешка: 20 МГц  Максимальный образец: 48 мс/с  Вертикальный режим: CH1, CH2, добавьте, SUB, муль Режим отображения: X. Y-T и X-Y  Размеры: Да  Волна сохранить: ОГО (частный). Excel и Bmp     Анализаторы спектра  Каналы: 2  Ширина ремешка: 20 МГц  Алгоритм: FFT (18 окон). корреляция. спектр мощности  Точки FFT: 8-1048576/CHN  БПФ измерения: гармонические (для детей возрастом от 1 до 7. Коэффициент "сигнал/шум". SINAD. ENOB. Полный коэффициент гармоник. SFDR  Обработка фильтра: пихтовый фильтр поддерживает произвольный диапазон методов выборки частоты, и прямоугольник, Бартлетт, треугольник, косин, ханнин, Бартлет, ханнинг, гамминг, Блэкман, блэкман_харрис, Туки, нуттолл, флэттоп, бохман, parzen, Lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконных методов. Поддержка фильтра IIR "Butterworth", "Chebyshev I", "Chebyshev II", "Elliptic" тип фильтра     Регистратор данных  Канал: 2  Сопротивление: 1mом 25pF  Муфта: AC/DC  Разрешение по вертикали: 8Bit  Диапазон усиления:-6 V ~ 6 V (зонд X1)  -60 В ~ 60 в (зонд X10)  Образец:  1 канал: 1 K ~ 24 M Hz 2 канала: 1 K ~ 16 M Hz  Сохранить файл: максимум 4G, время записи, связанные с частотой дискретизации     Логический анализатор  Канал: 16  Образец: 8 каналов: 250 K ~ 24 M Hz  16 каналов: 250 K ~ 16 M Hz  Точки образца: 1 м-2 Гб   Saleae Logic логический анализатор  Канал: 8  Образец: 25 K ~ 24 M Hz  Анализатор протоколов: Atmel ИСО. BiSS C. SPI. I2C. Высшему разряду. UART. I2S/PCM. DMX-512. JTAG. LIN. Манчестер. 1-проводной. UNI/O. Простой параллельно. Мдио. USB1.1. PS/2 клавиатура/мышь  Образец очков: 1 Мб ~ 10 ТБ     3. Вид фото  Размер 15 (см) * 10 (см) * 2,9 (см)   4. результатов измерений  4,1 имитация-упрощенная версия программного обеспечения, все смоделированы на традиционном дизайне осциллографа. Вы начинаете Легкое обновление, устраняя необходимость в учебном времени ..  4,2 мощная профессиональная версия программного обеспечения, с использованием самопроектированных цифровых сигналов обработки, интегрированного FFT спектра, мощности спектра, корреляции и цифрового фильтра.     FFT поддерживает 8-1048576 выбор,  Поддержка прямоугольника, Бартлет, треугольные, косинус, hanning, bartlett_hanning, hamming, Блэкман, blackman_Harris, тьюки, наттолл, рюкзак, футляр, бохман, parzen, Ланцоша, kaiser, Гаусс, дельфин Чебышев целых 18 видов окон;  Поддержка измерения гармоник (1-7) SNR. SINAD. ENOB. Коэффициент нелинейных искажений. SFDR  Поддержка спектра мощности, самостоятельный спектр мощности и перекрестный спектр мощности;  Корреляционная поддержка, самостоятельный и перекрестный корреляционный расчет;  Поддержка цифрового фильтра IIR и FIR фильтра. Пихтовый фильтр поддерживает произвольный диапазон методов выборки частоты, и прямоугольник, Бартлетт, треугольник, косин, ханнинг, Бартлет, ханнинг, гамминг, Блэкман, блэкман_харрис, Туки, нуттолл, FlatTop, Bohman, Parzen, lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконных методов. IIR поддержка фильтра "Butterworth", "Chebyshev I", "Chebyshev II", "Elliptic" тип фильтра Поддерживает сигналы, собранные непосредственно спроектированные для обработки фильтров, и отображает результаты фильтрации позволяют вам проектировать фильтры более простыми.

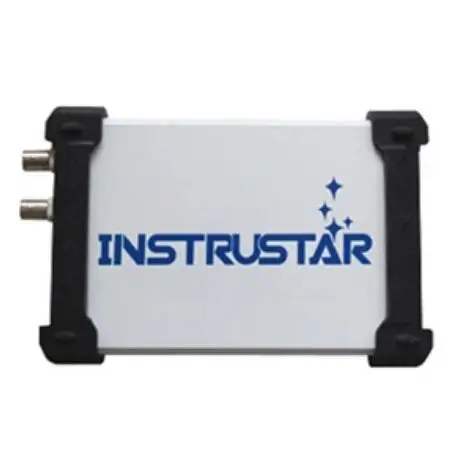

ISD205C 1

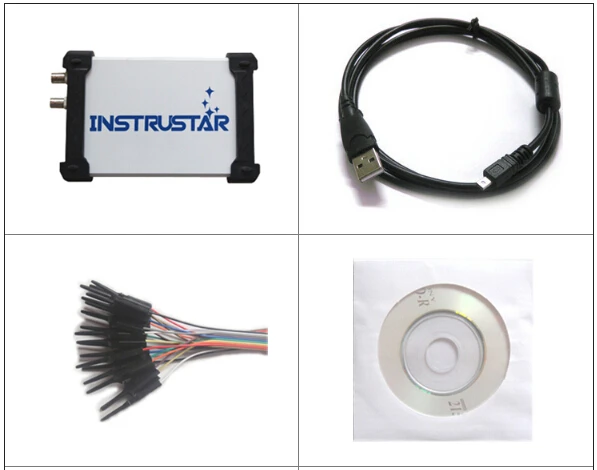

ISDS205C 2
