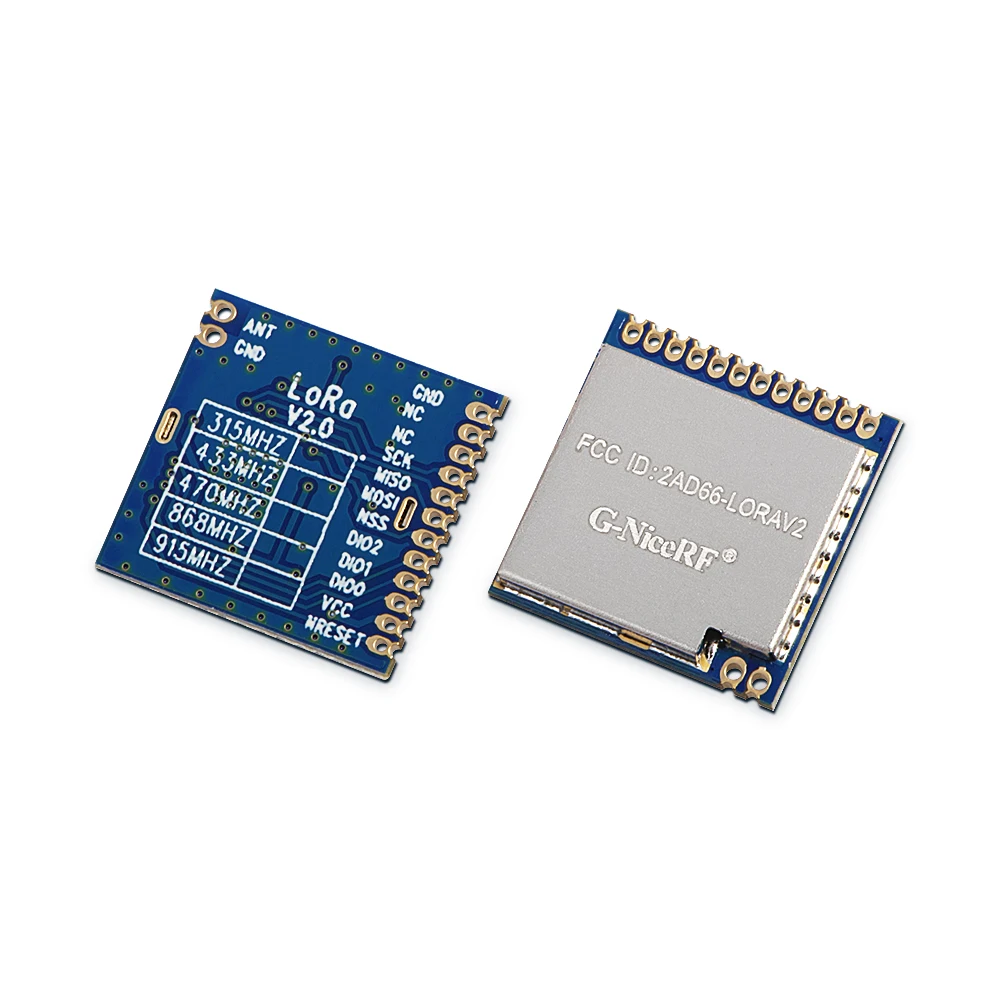

10pcs/lot long range 4~5Km 915MHz | 868MHz sx1276 Lora module LoRa1276



  • 10pcs 100mW 915MHz sx1276 chip Wireless RF Module LoRa1276

  • 10pcs spring antennas

(If you need  868MHz, just leave message)




LoRa1276 adopts Semtech RF transceiver chip SX1276, which adopts LoRa TM Spread Spectrum modulation frequency hopping technique. The features of long distance and high sensitivity (-139 dBm) make this module perform better than FSK and GFSK module. Multi-signal won't affect each other even in crowd frequency environment; it comes with strong anti-interference performance.


FCC ID for Lora1276-915MHz: 2AD66-LORAV2



Features:

  • Frequency Range:868/915MHz(Customizable 137-1020 MHZ)

  • Sensitivity up to -139 dBm

  • Maximum output power: 20dBm

  • 10.3mA @receiver mode

  • Sleep current <200nA

  • Data transfer rate:@FSK,1.2-300kbps

  • @Lora TM,0.018-37.5kbps

  • Lora TM , FSK, GFSK and OOK Modulation mode

  • 1.8-3.7 V Power supply

  • 127 dB Dynamic Range RSSI

  • Packet engine up to 256 bytes with CRC

  • Operating Temperature Range: -40 ~ + 85 °C

  • Built-in temperature sensor and low battery indicator

  • Excellent blocking immunity


Application:

  • Remote control

  • Remote meter reading

  • Home security alarm and remote keyless entry

  • industrial control

  • home automation remote sensing

  • individual data records

  • toys control

  • sensor network

  • tire pressure monitoring

  • health monitoring

  • wireless PC peripherals

  • tag reading and writing


Specifications:


Product name: Wireless Transceiver Module Lora1276

Parameter

Min

Typ

Max

Unite

Condition

Working condition

Working voltage range

1.8

3.3

3.7

V


Temperature voltage

-40


85

°


Current consumption

RX current


10.8


mA

High performance mode

TX current


100


mA

@20dBm

Sleep current


<0.2


uA


parameter

Frequency range






838

868

898

MHZ

@868MHZ

Modulation rate

1.2


300

Kbps

FSK

0.018


37.5

Kbps

LoraTM

Output power range

-1


20

dBm


Receiving sensitivity


-123


dBm

@FSK data=1.2kbps,Fdev=10kHZ


-139



@Lora BW=125KHz_SF = 12_CR=4/5




Schematic:

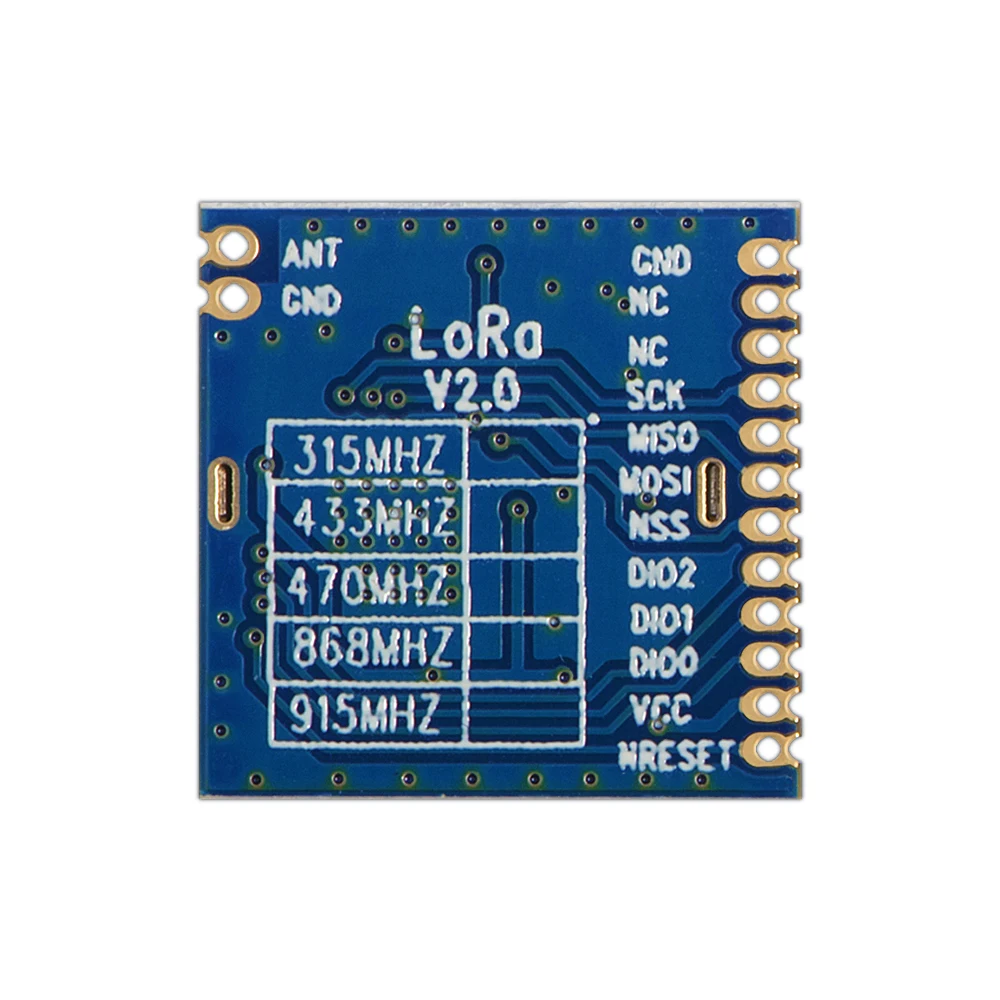

Pin configuration:


Pin NO.

Pin name

Description

1

GND

power ground

2

TXEN

Antenna switch control,

Tx: Txen =1, Rxen =0;

Rx: Txen = 0, Rxen = 1;

3

RXEN

Sleep : Txen = Rxen = 0

4

SCK

Serial clock for SPI interface

5

MISO

Serial MISO for SPI interface

6

MOSI

Serial MOSI for SPI interface

7

NSS

SPI enable

8

DIO2

Digital I/O

9

DIO1

Digital I/O

10

DIO0

Digital I/O

11

VCC

Positive power supply 3.3V

12

NRESET

Reset input

13

ANT

Connect with 50 ohm coaxial antenna

14

GND

power ground



Machanism dimensions:
