Новый 4X4 HDMI матричный V1.4 HD настоящий коммутатор 4 к x 2 с RS232 командой и EDID

Новый 4X4 HDMI матричный V1.4 HD настоящий коммутатор 4 к x 2 с RS232 командой и EDID ИК
Новый 4X4 HDMI матричный V1.4 HD настоящий коммутатор 4 к x 2 с RS232 командой и EDID ИК
Новый 4X4 HDMI матричный V1.4 HD настоящий коммутатор 4 к x 2 с RS232 командой и EDID ИК
93% чел. понравился этот товар!
В наличие
Распродажа! Осталось: 08:08:08
16 045,10 - 21 135,27 руб.



Новый 4X4 HDMI матричный V1.4 HD настоящий матричный HDMI коммутатор 4 к x 2 к с RS232 командой и EDID ИК функцией 4 в 4 для HDTV STB DVD

Примечание: пульт дистанционного управления не включает батарею, доставка по воздуху не допускается!

aeProduct.getSubject()


aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()



HDMI матрица 4x4

Обратите внимание:
Подключение основного адаптера к матричному переключателю HDMI необходимо сделать сначала, затем вы можете подключить основной адаптер к розетке питания. Любой другой способ подключения основного адаптера к выключателю/розетке может привести к повреждению устройства.

I. Введение
Это высокопроизводительная HDMI матрица с четырьмя входами HDMI и четырьмя выходами. Он позволяет любому источнику (Blue-Ray плеер, HD dvd-плеер, спутниковый приемник, игровая система и т. д.) быть показанным на любом из четырех дисплеев одновременно, и поддерживает 4 K × 2 K, 3D, глубокий цвет. Благодаря пропускной способности 3 Гбит/с и дополнительным функциям новейших стандартов HDMI вы можете быть уверены в отличном распределении HDMI.

II. Особенности
1. Поддерживает разрешение дисплея до 4 K x 2 K @ 30 Гц, 1080 P @ 120 Гц и 1080 P 3D @ 60 Гц
2. Поддержка 3D HDMI 1.4a видео формата.
3. Поддержка 3D видео, включая упаковку кадров для всех 3D форматов до 297 МГц TMDS часы.
4. Поддерживает глубокий цвет до 48 бит на пиксель.
5. Поддержка HDCP 1,4 (вход), протокол HDCP v1.4a совместимый (выход).
6. Поддерживает прием любых аудиоданных в соответствии со спецификацией HDMI 1,4, таких как ad L-PCM на частоте до 192 кГц, сжатое аудио (IEC 61937), DSD, DST, DTS и HBR.
7. Полная цветопередача, включая sYCC601, Adobe RGB, Adobe YCC601, xvYCC Расширенный цвет.
8. Работает для TMDS тактовых частот до 300 МГц.

III. Посылка
HDMI матрица --------------------------------------------------------- 1 шт
Для адаптера переменного тока ---------------------------------------------------------------- 1 шт.
Руководство по эксплуатации ---------------------------------------------------- 1 шт.
Пульт дистанционного управления ------------------------------------------------------ 1 шт.
RS232 Последовательный кабель ---------------------------------------------------- 1 шт.

Характеристическая вязкость полимера. Технические характеристики


1. Полоса частот 297 МГц [10,2 Гбит/с]
2. Входные порты 4 x HDMI женские входные порты
3. Выходные порты 4 x HDMI женские выходные порты
4. Источник питания DC 12 V, 2.5A
5. Защита от ЭСР модель человеческого тела: ± 8кв (воздушная разрядка)
± 4кВ (контактный разряд)
6. Размеры (мм) 115 (Ш) х 270 (Д) х 45 (В)
7. Вес (г) 900
8. Рабочая температура 0 °C ~ 40 °C/32 °F ~ 104 °F
9. Температура хранения-20 °C ~ 60 °C/-4 °F ~ 140 °F
10. Относительная влажность 20 ~ 90% RH (без конденсации)
11. Потребляемая мощность (макс) 20 Вт
V. Управление и функции


Передняя Панель

aeProduct.getSubject()

1. ВКЛ/ВЫКЛ: включение/выключение питания.
2. Питание: этот красный светодиодный индикатор горит, когда устройство подключено к источнику питания.
3. ИК в: приемник сигнала дистанционного управления.
4. Выход A: Нажмите эту кнопку, чтобы выбрать источник ввода на выход HDMI A, и этот красный светодиодный индикатор загорается, когда выход выбирается на соответствующий вход.
5. Выход B: Нажмите эту кнопку, чтобы выбрать источник ввода на выход HDMI B, и этот красный светодиодный индикатор загорается, когда выход выбирается на соответствующий вход.
6. Выход C: Нажмите эту кнопку, чтобы выбрать источник ввода на выход HDMI C, и этот красный светодиодный индикатор загорается, когда выход выбирается на соответствующий вход.
7. Выход D: Нажмите эту кнопку, чтобы выбрать источник ввода к выходу HDMI D, и этот красный светодиодный индикатор загорается, когда выход выбирается на соответствующий вход.

Задний Панель
aeProduct.getSubject()
1. Входные порты: светодиод 1-4 горит, когда сигнал HDMI подключается к входному порту 1-4.
Вход 1-4 порта-это то место, где вы подключаете источник HDMI.
2. Выходные порты: светодиодный A-D загорается, когда ТВ подключается к выходным A-D портам.
Выходные A-D порты-это то место, где вы подключаете HDTV или монитор с помощью кабеля HDMI
3. RS232: этот порт может управлять матрицей через ПК.
4. DC 12 В: подключите блок питания 12 В постоянного тока к блоку и подключите адаптер к розетке переменного тока.

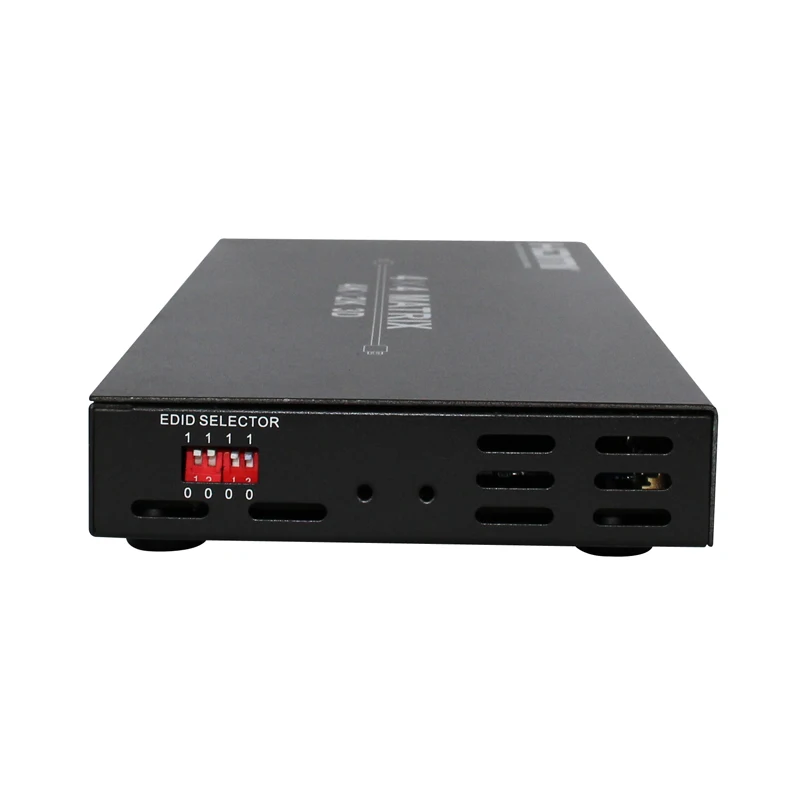

Правый Панель

aeProduct.getSubject()

1. Селектор EDID: Выберите Формат выходного сигнала HDMI через селектор EDID.
Номер epid селектор Описание
1 0000 автоматический режим (по умолчанию)
2 0001 1080I, стерео аудио 2,0
3 0010 1080I, Dolby Digital/DTS 5,1
4 0011 1080I, HD Audio 7,1
5 0100 1080 P, стерео аудио 2,0
6 0101 1080 P, Dolby/DTS 5,1
7 0110 1080 P, HD Audio 7,1
8 0111 3D, стерео аудио 2,0
9 1000 3D, Dolby Digital/DTS 5,1
10 1001 3D, HD Audio 7,1
11 1010 4K2K, стерео аудио 2,0
12 1011 4K2K, Dolby Digital/DTS 5,1
13 1100 4K2K, HD Audio 7,1
14 1101 1024x768 DVI
15 1110 1920x1080 DVI
16 1111 режим управления программным обеспечением ПК




VI. Применение пример
aeProduct.getSubject()


VII. Пульт дистанционного управления

aeProduct.getSubject()
Выход A: Нажмите кнопку 1 \ 2 \ 3 \ 4, чтобы выбрать источник ввода в HDMI выход A, и светодиодный индикатор будет указывать соответствующий источник ввода.
Выход B: Нажмите кнопку 1 \ 2 \ 3 \ 4, чтобы выбрать источник ввода в HDMI OUT B, и светодиодный индикатор будет указывать соответствующий источник ввода.
Выход C: Нажмите кнопку 1 \ 2 \ 3 \ 4, чтобы выбрать источник ввода в HDMI выход C, и светодиодный индикатор будет указывать соответствующий источник ввода.
Выход D: Нажмите кнопку 1 \ 2 \ 3 \ 4, чтобы выбрать источник ввода в HDMI выход D, и светодиодный индикатор будет указывать соответствующий источник ввода.
VII. Руководство пользователя матричного контроллера


Установка


Матричный контроллер-это зеленое программное обеспечение. Просто скопируйте Matrix control ler.exe на ПК, который используется для управления матрицей с помощью RS232 COM порта или TCP/IP для завершения установки.
Подготовка
Подключите ПК и матрицу кабелем RS232 (разъемы обеих сторон кабеля должны быть мама) или TCP/IP (Локальная сеть)
Мощность-матрица
Дважды нажмите на значок MatirxController.exe, чтобы выполнить его
Как контролировать матрица
"Общие" страницу

aeProduct.getSubject()

Выберите режим RS232 COM или TCP
Выберите RS232 com-порта
Нажмите для подключения или отключения ПК и матрицы
Выберите матрицей ИС
Connet для матрицей ИС
Поиск матрицей ИС
Настройка матричного IP и M-A-C
Включить или выключить ИК/звуковой сигнал
Информация об устройстве Область отображения
Нажмите, чтобы обновить состояние устройства: включить информацию об устройстве, отображаемую в
Настройки площади и ввода/вывода на странице «Матрица»

Настроить TCP
После действия, отпечатайте форму, как показано ниже:

aeProduct.getSubject()

Выберите автоматический или статический IP
Переписать матрицей ИС
Переписать матрица M-A-C
Страница «контроль EDID»

aeProduct.getSubject()

Установите режим EDID для выбранного входного порта или всех входных портов, нажмите кнопку «установить», чтобы завершить действие
Выберите EDID
Выберите Вход порт
Скопируйте EDID из выходного порта в выбранный входной порт или Все входные порты, нажмите кнопку «установить», чтобы завершить действие.
Выберите Выход порт
Загрузите содержимое EDID в выбранный входной порт или Все входные порты, нажмите
Кнопка «скачать» для завершения действия.
Открытым EDID двоичный файл
Отображение пути к бинарному файлу EDID



«Матрица» страница
aeProduct.getSubject()

Светодиодный индикатор, который отображает входной номер для соответствующего выхода
Нажмите, чтобы выбрать входной порт для соответствующего выходного порта
Нажмите, чтобы выбрать предыдущий или следующий входной порт для соответствующего выходного порта


Страница «обновление FW»

aeProduct.getSubject()

Нажмите, чтобы открыть файл FW (расширение файла “. fw”)
Отображение пути к файлу FW
Отображение хода обновления программного обеспечения
Нажмите, чтобы обновить программное обеспечение Matrix
Отображение сообщения об обновлении программного обеспечения
Очистите сообщение об обновлении программного обеспечения
aeProduct.getSubject()
