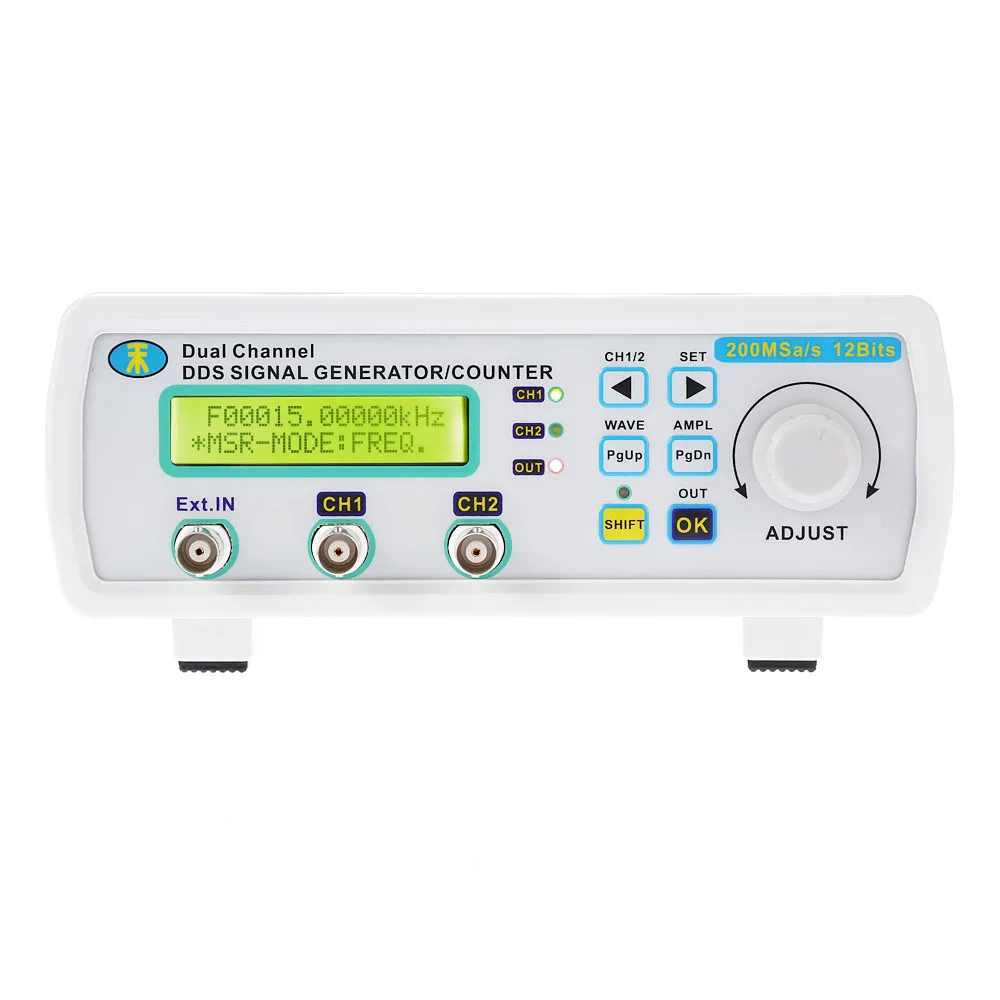

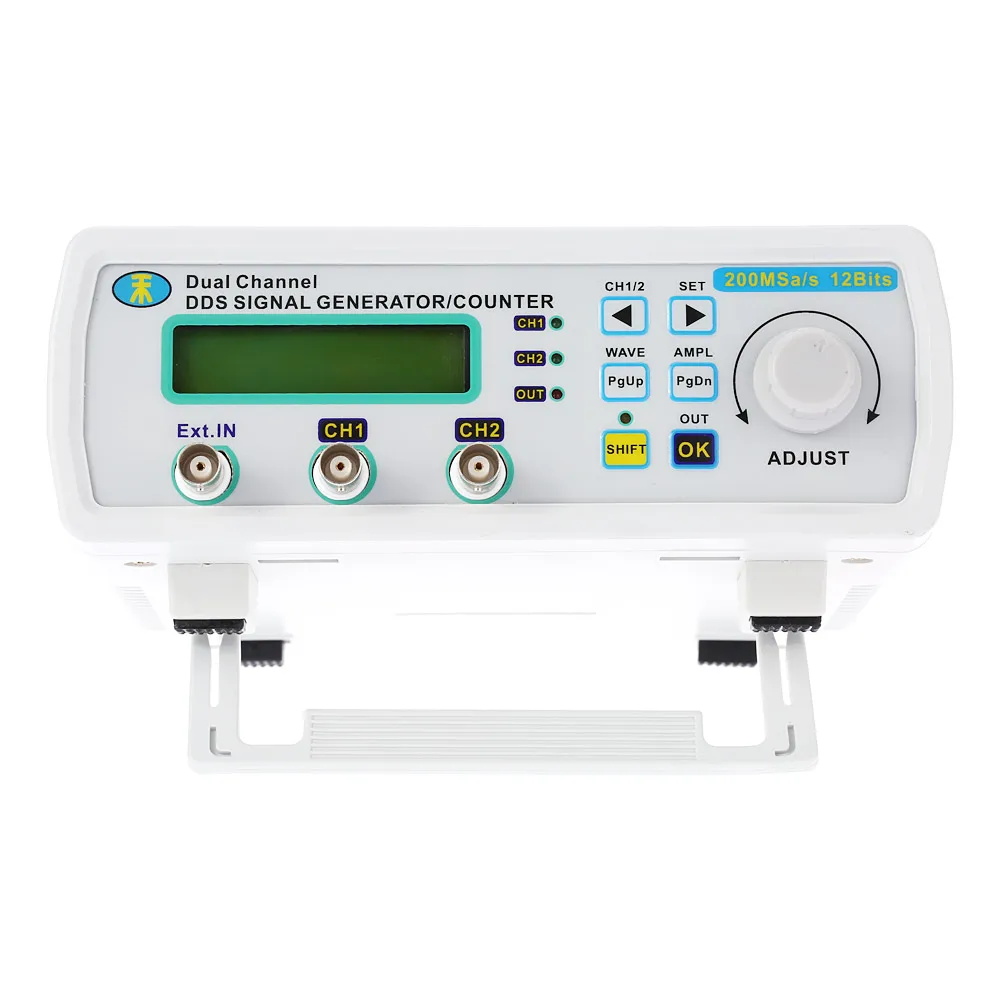

Цифровой DDS генератор сигналов произвольной формы двухканальный высокочастотный генератор мощности полоса пропускания сигнала 200MSa/s 25 МГц

//ae01.alicdn.com/kf/HTB1XZtpHpXXXXcTaXXXq6xXFXXXs/223334872/HTB1XZtpHpXXXXcTaXXXq6xXFXXXs.jpg

DDS функциональный генератор сигналов из этой серии является многофункциональным генератором сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. Этот инструмент имеет большое преимущество в генерации сигнала, сканировании формы волны, измерительных параметров и т. Д. Это идеальный инструмент для тестирования или измерения для инженера-электроники, электронной лаборатории, обучения и исследований.
Наиболее отличительной особенностью является то, что он добавляет двухканальный выходной интерфейс сигнала, частотный диапазон выходного сигнала-0 ~ 80 кГц, амплитуда 30mVp-p ~ 30Vp-p, максимальный ток-1 А; эти два канала не зависят от мощности сигнала и могут использоваться параллельно, так что выходной ток до 2 А; Он также может быть использован в тандеме, так что выходная амплитуда до 60Vp-p. Амплитуда и частота могут отображаться на экране, и вы можете использовать ручку или программное обеспечение ПК непрерывно настраивается.

Особенности:
Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного, низкого искажения выходного сигнала.
CH1 и CH2 полностью симметричные два канала, каждый канал может быть самостоятельно установлен параметры.
Поддерживает пользовательскую форму волны, каждая произвольная Глубина памяти 2048*12 бит, частота дискретизации 200MSa/s.
С функцией импульсного импульса, позволяют выходу 1 ~ 1048575 произвольных импульсных поездов.
Функции измерения: 60 МГц измеритель частоты и функция счетчика.
Амплитудный диапазон сигнала 5mVpp- 20Vpp (передняя панель), диапазон смещения постоянного тока от-120% до 120%, разрешение 1%.
Встроенный точный-20 дб аттенюатор, достичь минимальной амплитудной разрешающей способности 1МВ.
Функция вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В.
Разрешение волны до 12 бит в ширину, выходная форма сигнала более тонкая, искажение формы волны низкое.
С полным ЧПУ функциями, отображением и регулировкой параметров выходного сигнала тока, таких как амплитуда, смещение, частота, рабочий цикл и разница в фазе двух сигналов.
После подключения к компьютеру пользователь может управлять функциями и параметрами генератора сигналов, а также может редактировать и загружать произвольные формы сигналов.
Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты 10 МГц.
Функция отслеживания: встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следуют функции, просты в использовании.
Особенности сканирования: Частотная Линейная развертка и логарифмическая функция развертки, Пуск и конечные точки сканирования могут быть установлены свободно.
Особенности хранения: можно хранить 10 групп параметров, установленных пользователем (произвольная волна может прехранить 16 групп).
При подключении к ПК может быть использован для управления прибором и может быть изменен на ПК для загрузки произвольной формы выходного сигнала к инструменту.
С защитой от короткого замыкания и защитой от перенапряжения.

Программное обеспечение для ПК и руководство на английском языке:
//www.dropbox.com/sh/t5i0j1h8a5rt7wh/AAD3C7DN_vT2G3E_TOrx4caFa?dl=0

Технические характеристики:
Полоса пропускания сигнала питания: 0 кГц ~ 80 кГц
Амплитуда выходного сигнала: 30mVp-p ~ 30Vp-p (задняя панель)
Максимальный выходной ток: 1A
Максимальная выходная мощность: 15 Вт * 2 (двухканальный усилитель мощности)
Защита от короткого замыкания на выходе: есть (ограничение)
Выходное сопротивление: ≤ 1 Ом
Выходная Фаза: в фазе с сигнальным терминалом
Искажения: <1%
Плоскостность выходного сигнала: ± 1 дБ

Проект Параметры
Основные характеристики Частотный диапазон Синусоида

Нормальные режимы (опционально): 0,01 Гц ~ 6 МГц/0,01 Гц ~ 12 МГц/0,01 Гц ~ 20 МГц/0,01 Гц ~ 25 МГц

Прямоугольная волна 0,01 Гц ~ 6 MГц
Треугольной формы волны 0,01 Гц ~ 6 MГц
Пилообразный сигнал 0,01 Гц ~ 6 MГц
Произвольной формы 0,01 Гц ~ 6 MГц
TTL цифровой сигнал волны 0,01 Гц ~ 6 MГц
Выход модуляции Частота развертки
Типы сигналов Синусоидальная/Треугольная/квадратная/подъемная звуковая волна, цифровая сигнальная волна CMOS и произвольная форма волны
Сигналов длина 2048 точек
Частота дискретизации 200MSa/s
Амплитуды сигнала разрешение 12 бит
Минимальное разрешение частоты 10 МГц
Частота ошибок +/-5*10 ^(-6)
Стабильность частоты +/-1*10 ^(-6)
Амплитудный диапазон (от пика до пика)

5mVp-p ~ 20Vp-p

Выходное сопротивление 50 Ом (+/-10%)
Разрешение амплитуды

1mVp-p (-20дБ затухание)

10mVp-p (без затухания)

Офсетная печать диапазон -120% ~ 120% (отношение напряжения смещения и амплитуды сигнала)
Смещения разрешение 1%
Фазы диапазон 0 ~ 359 °
Фазы разрешение 1 °
Синусоида Гармонических прибыл системы 40dBc(<1 МГц); 35dBc(1 МГц ~ 20 МГц)
Искажение <0.8%(20 Гц ~ 20 кГц)
Прямоугольная волна Подъемный вместе времени ≤ 20ns
Выброс ≤ 10%
Рабочий цикл диапазон регулировки 0% ~ 99.9%
TTL Подъемный вместе времени ≤ 20ns
Низкий уровень <0,3 V
Высокий уровень 1 В ~ 10 в
Произвольной формы Кол-во 16
Глубина памяти/группа 1KB/16
Сканирования Режим сканирования Линейная развертка, бревенчатая развертка
Время сканирования 1s-999s
Диапазон сканирования Он определяется настройками параметров развертки
Внешние измерения Частотный диапазон измерений

Время ворот = 10S 0,1Hz - 60MHz

Время ворот = 1S 1 Гц-60 МГц

Ворота времени = 0,1 S 10 Гц-60 МГц

Ворота времени = 0,01 S 100 Гц-60 МГц

Диапазон входного напряжения

0.5Vp-p ~ 20Vp-p
Диапазон измерений 0 ~ 4294967295
Подсчет Вручную
Измерение ширины положительного и отрицательного импульса Разрешение 10ns, Макс. Измеряется 10s
Периодические измерения Разрешение 20ns, Макс. Измеряется 20s
Рабочий цикл измерения Разрешение 0.1%, диапазон измерения от 0.1% ~ 99.9%
Выбор источника 1. И тд. Вход (сигнал переменного тока) ; 2. TTL-IN вход (цифровой сигнал)
Память Кол-во 10
Расположение M0 ~ M9
Интерфейс Режим интерфейса Использование USB в последовательном интерфейсе
Скорость передачи 57600bps
Протокол Использование командной строки, соглашение
Блок питания Постоянного тока Источник питания 12 В постоянного тока
Общие
Размер 19,5*17,5*7 см/7,67*6,9 * 2.75in
Вес 680 г/24 унции
Размер упаковки 24*24*12 см/9,55*9,45*4,72 дюйма (Д * Ш * В)
Вес с упаковкой 1480 г/52,2 унций

В комплект входит:
1 * генератор источника сигнала
1 * USB кабель
1 * Расширительная плата TTL
1 * Адаптер питания
2 * BNC зажимы кабель
