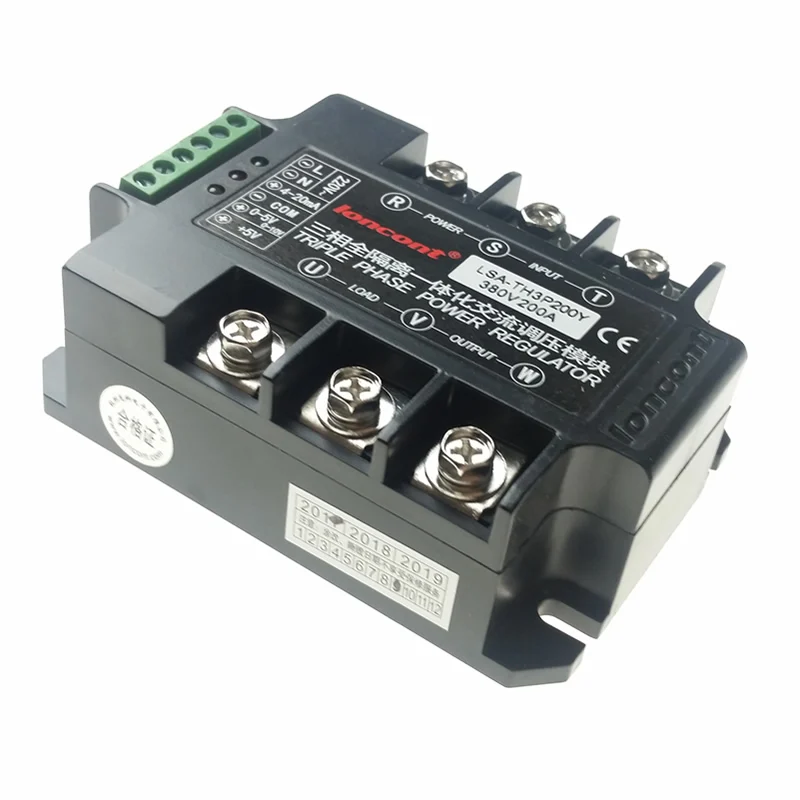

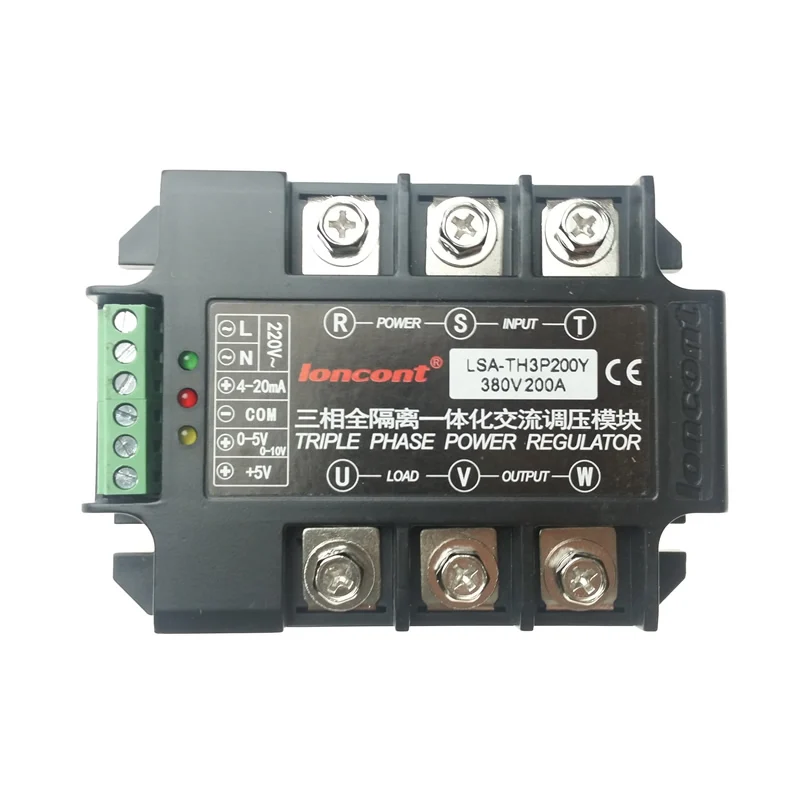

Трехфазный полностью изолированный модуль регулятора напряжения

Трехфазный полностью изолированный модуль регулятора напряжения переменного
Трехфазный полностью изолированный модуль регулятора напряжения переменного
Трехфазный полностью изолированный модуль регулятора напряжения переменного
92% чел. понравился этот товар!
В наличие
Распродажа! Осталось: 08:08:08
US $8.59 - 10.99



Чем использование материалов, чем качество модуля регулировки давления является лучшим материалом, дизайн является самым совершенным.

В чем причина?

1 нет внешнего + 12 В постоянного тока питания.Некоторые продукты должны предоставить вам источник питания + 12 В, и есть требования к точности питания для вас, чтобы использовать причиненные большие неудобства и раздражения. Этот продукт не требует от пользователя обеспечить источник питания постоянного тока.

2 для этого продукта не требуется внешний синхронный трансформатор (или другой модуль триггера).Из-за разумной конструкции, использование места для использования, но также для упрощения установки и проводки. В то же время меньше проводки также уменьшает возможность плохого контакта.

3 метода управления для полной совместимости.Вы можете использовать управление потенциометром, вы также можете использовать различные автоматические управления сигналами (такие asFour-20mA, 0-5VDC, 0-10VDC и т. д.), модуль может быть пригоден для различных приложений, управление удобно. Это позволяет выбрать простой, простой в приготовлении, чтобы избежать потери, вызванной неправильным выбором типа.

4. Очень высокая точность управления.Пользователи обычно игнорируют наблюдаемую Точность этого параметра. Чрезвычайно узкий ассортимент продукции, некоторые настройки, такие как контроль 4-20 мА, фактический диапазон только 6-13 мА (потрясающий); некоторые даже не могут выводить 0 или не могут выводить максимум. Такие незрелых продукты стоит обдумывать.

ПятьИспользование импортированного высокомощного кремниевого управляемого кремния в качестве основного компонента модуля.Высокое качество продукции-это не только стремление пользователя, но и наша репутация и жизнь.

6 эта серия имеет функцию отрицательной обратной связи с близким циклом, чтобы удовлетворить потребности различных уровней клиентов.Некоторые клиенты должны иметь функцию отрицательной обратной связи модуля регулятора напряжения для очень высоких требований промышленного применения, без подходящих продуктов и беспокойства. Отдел I для этой части высоких требований заказчика специально разработали этотСамо напряжение отрицательная обратная связь трехфазный модуль регулятора напряжения, нет внешнего источника питания, модуль триггера, использование очень удобно.

Приветствуем пользователей до и после продажи, чтобы сделать технический обмен с нами!



RoncoLSA-Серия интегрированного трехфазного модуля регулятора напряжения разработана с импортной крупномасштабной интегральной схемой,RCСхема поглощения сопротивления и схема питания равны одному, который можно отрегулировать автоматически или вручную, чтобы изменить напряжение на нагрузке для регулировки трехфазной выходной мощности. Под контролем входного сигнала три фазы могут изменить Мощный импульсный сигнал триггера для управления внутренним контролируемым кремнием и реализации трехфазного напряжения нагрузки.0 ВДо полного напряжения электросети можно регулировать непрерывно.











Примеры применения продукта:



Отопление:Электрическая печь, оборудование для литья под давлением, термопластичное формование, текстильное оборудование, инфракрасное Отопление, система распределения электропитания, сушка

Электрическое оборудование:Двигатель вентилятора, двигатель водяного насоса, литьевая машина, крутящий момент двигателя

Освещение:Общественное освещение, промышленное освещение, сценическое освещение

Прочее:Трансформатор, катушка индуктивности, электросварка, гальваника





Особенности продукта:

1, без внешнего синхронного трансформатора, также не требуется внешний вход + 12 В DC источник питания.

2, конец управления входом высокого напряжения и основной цепи между полной изоляцией, изоляцией среднего давления больше 2000 В переменного тока, электронные компоненты безопасности UL.

3,Высокомощный тиристор и низкое термостойкость медные керамические склейки (DCB) используются в низком объеме, стабильной производительности и высокой надежности.

4Комплексная поддержка 4-20 мА, 0-5 в постоянного тока, 0-10 В постоянного тока, 1-5 в постоянного тока, 0-10 мА и других режимов автоматического управления входом, также может использоваться вручную. Диапазон регулировки входного сигнала широкий, точность регулирования выходного сигнала высокая, трехфазная симметрия хорошая, способность анти-помех сильна.5Функция линейной компенсации, кривая выходной характеристики является линейной.

6Меньше гармонических помех, продукт имеет встроенную схему защиты SCR.

7, Продукт может адаптироваться к индуктивной нагрузке трансформатора или резистивной нагрузке электрического нагрева, может быть изменена нагрузка или y-образное соединение, сбалансированный трехфазный центр нагрузки y-соединения не имеет доступа к линии N.

8Продукты также подходят для малой мощности трехфазного крутящего момента скорости двигателя, а вентилятор, насос и т. д., также может быть применен к медленному запуску двигателя переменного тока.

9Светодиодная индикация мощности и регулирование выхода.

10,Продукты подходят для трехфазной четырехпроводной цепи, AC 380 V + 10%, частота: 50Hz. Автоматическая идентификация фазовой последовательности, в линейную цепь R, S, T фазовые требования. Если пользователь должен быть использован в других напряжениях, или нулевой линии, может быть настроен для моей компании.



Уровень выходной нагрузки продукта и модели следующие:



Длинный105 xШирокий75 xВысокая36 мм















Инструкции:





Полностью совместимый режим управления входом

Уникальный полностью совместимый режим управления входом, чтобы включить продукт0-5Vdc,0-10 В постоянного тока,4-20 мА,1-5Vdc,0-10 мАИ другие автоматические методы могут адаптироваться, не требуют специальных пользовательских, также могут быть использованы для ручного управления потенциометром.

  • 4-20 мАРежим управления:Согласно значку, может принять таблицу контроля температуры, такую как аналоговый сигнал 4-20mA, внутренний терминал 4-20mA модуля относительно входного сопротивления COM 250. Когда используется этот метод, конец + 5 В и конт-конец приостановлены.
  • Ручной режим управления потенциометром:Согласно значку, средний конец потенциометра соединен с концом модуля, и другие концы потенциометра соответственно соединены с концом COM модуля и концом + 5 В. Когда сторона управления переходит от 0-5 в постоянного тока, напряжение нагрузки переменного тока от 0 В до максимальной линейной регулировки, напряжение Конта выше, чем больше выходной модуль. Напряжение 5 В производится самим модулем, без необходимости внешнего питания, только с ручным потенциометром и без него, выбранное значение сопротивления потенциометра 2-10 K Омега между ними. Таким образом, конец '4-20 ma' приостановлен.
  • 0-5VdcРежим управления:Согласно значку, может принять MCU и другой 0-5Vdc аналоговый сигнал, входной контроль положительного полюса, подключенного к конт-терминалу, отрицательный электрод, подключенный к COM-терминалу, внутренний конт модуля входного сопротивления больше 30 K COM. Когда используется этот метод, конец + 5 В и «4-20 ма» приостановлен.
  • 0-10 В постоянного токаРежим управленияСогласно значку, может принимать 0-10 В постоянного тока и другие аналоговые сигналы, внутренний 0-10 В постоянного тока модуля входного сопротивления больше 15 K COM. При использовании этого метода "4-20mA" конец приостановлен, + 5 V терминал и COM терминал короткого замыкания, 0-10Vdc контроль сигнала от 0-5Vdc терминала управления через вход.
  • 0-10 мАРежим управленияСогласно значку, этот метод должен использоваться в модуле CONT и COM между концом 500 Ом, сопротивлением 1/2 Вт, когда вход 0mA соответствует CONT 0Vdc, когда вход 10 мА соответствует CONT 5Vdc.

Вопросы, требующие внимания в терминале управления:

1. Функция конца относительногоComКонец должен быть положительным,ComКонец отрицательного электрода, например полярность модуля, подключен к выходному терминалу основной цепи, может быть не под контролем.



Модуль 2, каждая сторона характеристик управления является положительной характеристикой, контролем, и чем выше напряжение, выходное напряжение модуля основного цикла высокого напряжения.



3, в то время, когда необходимо использовать входной контроль, если более двух способов использовать одновременно, это, как правило, сильный входной сигнал, основная роль. Использовать как ручные, так и автоматические, такие как автоматические4-20 мАРука в руке0-5 ВФункциональный переключатель может быть выполнен двойным переключателем.



4Если кремний контролируется в модуле может быть долгое время вывода большого тока (i. e. Входное напряжение основной цепи очень высокое, выходное напряжение низкое), что может привести к серьезному нагреву модуля.

5,Модуль имеет функцию линейной компенсации, кривую входных и выходных характеристик:



Главная схема выходная мощность применение проводка цепи

1,Установка: настенная вертикальная установка, источник питания для прогресса под. При подключении медных клемм для удаления мусора Затяните винты, в противном случае это приведет к нагреву клемм и повреждению.



2,В линию трехфазной цепи переменного токаR,S,TТребования к толщине фазового проводника, в соответствии с фактическим использованием текущего выбора.



3,NПровод используется только для внутреннего контроля модуля.1Квадратный тонкий провод,NМежду линией и входным концом управления для изоляции изоляционного дизайна.



4,У,V,WВыходной терминал может быть подключен380VacФорма или нагрузка220 VacYНагрузка формы (не нужно подключатьNЛиния).



5,Защита от перегрузки по току: при использовании процесса, если явление потока, следует сначала проверить нагрузку без короткого замыкания и т. д. Может быть в модулеВходящая линияR,S,TКонец передУстановите быстрый предохранитель, спецификация может быть в соответствии с фактическим нагрузочным током1,5Время сопоставления.



6,Модель для LSA-TH3P35Y и выше должен быть установлен радиатор, Между шкафом и другими устройствами достаточно теплового излучения. При установке тепла должно быть равномерно в тепловом масле продукта на полу, пол с хорошим тепловым излучателем.Модель для LSA-TH3P70Y и выше продуктов должна быть установлена 220 V AC вентилятор принудительное охлаждение.Эффект рассеивания тепла не только касается фактического использования размера тока и теплоотвода и температуры окружающей среды (летом и зимой), условий вентиляции (естественное охлаждение, принудительное охлаждение объема воздуха), плотность установки и другие факторы, связанные с. Мы можем добавить соответствующий радиатор и вентилятор в соответствии с фактической нагрузкой.



7,Модуль, используемый в трехфазных четырех проводных схемах проводки:





8,МодульнаяАвтоматическая идентификация последовательности,Входящая линия цепиR,S,TФазовые требования. Трехфазный выход

Симметрия напряжения хорошая, нормальнаяОшибка трехфазного выхода не более 5V, Если отклонение немного

Очевидно, пожалуйста, проверьте трехфазную линиюR,S,TСоответствует ли напряжение,Ли баланс трехфазной нагрузки.

1. Сопротивление нагрузки, выбор модуля регулятора напряжения уровня тока должен быть больше или равен3Номинальный ток нагрузки.

2 Когда нагрузка двигателя переменного тока, уровень тока модуля регулятора напряжения должен быть больше или равен5-6Время номинального тока двигателя.

3 ВстретитьНоминальная сила тока модуля регулятора напряжения должна быть больше или равна нагрузке электромагнита и катушки индуктивности.4Номинальный ток нагрузки.

4. ВстретитьКогда емкостная нагрузка, текущий уровень модуля регулятора напряжения должен быть больше, чем5Номинальный ток нагрузки.

5. Трансформатор больше или равен5Трансформатор первичного номинального тока, специальная Индуктивная, емкостная нагрузка должна быть основана на фактической ситуации все еще нужно увеличить модуль регулятора напряжения тока разницы тока.

Модуль регулятора напряжения высокого тока с дополнительным радиатором, спецификациями радиатора, пожалуйста, свяжитесь с владельцем магазина.
