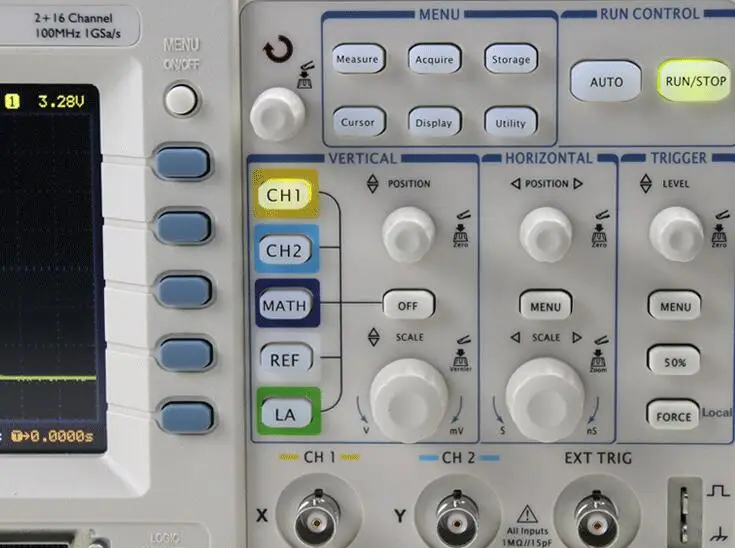

Цифровой осциллограф Rigol DS1102D 100 МГц, 2 аналоговых канала, 16 каналов, логический анализатор

Описание продукта:
Серия DS1000E, DS1000D-это виды экономичного цифрового осциллографа с высокой производительностью.
Серии DS1000E оснащены двумя каналами и 1 внешним триггерным каналом.
DS1000D серии спроектированы с двойным каналом и 1 внешний триггер канала, а также 16 каналов анализатора логики.

DS1102E, DS1052E (без логического анализатора)

DS1102D, DS1052D (с анализатором логики)

DS1000E Серия: 2 канала вход + 1 Внешняя вспышка триггера входной канал

DS1000D Серия: 2 канала вход + 1 Внешняя вспышка триггера входной канал + 16 каналов цифровой вход

DS1000E, DS1000D приложения для серии продуктов:
Электронная схема Тесты
Схема функциональный Тесты
Логическая связь между ингаляторами, проверка
Схема проверки смешанного сигнала
Образование и обучение

DS1000E, DS1000D основные характеристики серии:
Два аналоговых канала и 16 каналов логического анализатора, максимальная полоса пропускания 100 МГц, максимальная частота дискретизации в реальном времени 1GSa/s и максимальная аналоговая частота дискретизации 25GSa/s
5,6 дюйма 64k на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей делает сигнала отображает более четким и vivid
Множество типов триггеров: кромка, ширина импульса, видео, наклон, чередование, узор и длительность
Уникальная регулируемая чувствительность триггера позволяет удовлетворить различные требования
Включите Измерение 22 типов волновых параметров и автоматическое отслеживание измерений с помощью курсора
Уникальный сигнал записи и повтора

  • 16 каналов анализатора логики

  • 2 аналоговых канала plus внешний триггер

  • 1 млн точек глубокой памяти

  • Максимальная частота дискретизации 1 ГСА/сек

  • 5,7 ''TFT QVGA (320X240) с 64K цвет ЖК-дисплей дисплей с подсветкой

  • Режимы триггера: кромка, ширина импульса, наклон, видео, узор, непрерывное время и чередование

Цифровой осциллограф DS1102D, параметры:

ГруппаWIDþ

100 МГц

Объем памяти

Одноканальный: 1 м; Двойные каналы: 500K

Каналы

2

Частота дискретизации в реальном времени

Одноканальный: 1 GSa/s; Двойные каналы: 500MSA/s

Эквивалент частота дискретизации

25 ГСА/с

Времени нарастания импульсов

1,2 ns

Вход сопротивление

1 МОм | 15 пФ, 50 Ом

Диапазон сек/Див

2 ns/div - 50 s/div

Лиссажу цифры

Пропускная способность

50 МГц

Разность фаз

± 3 °

Режимы ожидания

Края, импульсы, видео, наклон, задержка

Источник запуска

CH1,CH2,Ext,Ext/5,AC Line

Вертикальной чувствительностью

2 мВ/дел-10 V/div

Вертикальный Разрешение

8bit

Вход муфта

DC, AC, GND

Вход максимальное напряжение

300 В (DC + AC Vpp)

ПрокруткиДиапазон

500 мс/див-50 с/Див

Курсор измерения

Руководство, трек, авто

Математика

+,-,×,FFT

Коробка для хранения

Встроенный: 10 групп сигналов, 10 групп настройки; USB: битовая память, память CSV, настройка волн

Интерфейс

Usb-устройство, USB хост, RS-232 P/F (изолированный)

Дисплей

64K TFT цветной ЖК-дисплей (320x234)

Дисплей Язык

Многоязычный пользовательский Интерфейс

Источники питания Напряжение

100-240 В переменного тока/50 Вт макс.

Размеры

303 мм × 154 мм × 133 мм (l× h× W)

Вес

Приблизительно 2,4 Кг

DS1102D

waveform recording

DS1000E, DS1000D Технические характеристики:

spec

spec 2

spec 3

spec 4

Общие характеристики:

1000

Стандартный аксессуары
 * Probe× 2 (1,5 м), (1:1 или 10:1 Регулируемый) Пассивные зонды

Пассивные зонды имеют полосу пропускания 6 МГц с номиналом 150 в CAT II, когда переключатель находится в положении 1X, И полная полоса пропускания осциллографа с номиналом 300 В CAT II, когда переключатель находится в 10X положении.

* Шнур питания (ГБ штекер, вы можете купить Универсальный адаптер в вашем месте)
* Кабель для передачи данных (серия DS1000D)
* Активная логическая головка (серия DS1000D)
* 20 Nips для логического тестирования (серия DS1000D)
* 20 логических тестовых проводов (серия DS1000D)
* Быстрая направляющая

Дополнительные аксессуары
Кабель с байонетным коаксиальным разъемом
USB кабель для передачи данных
RS232 кабель
USB-GPIB адаптер
DS1000E, DS1000D мягкий чехол
