VL53L0X Tempo di Volo (ToF) Laser лазерный датчик разрыв 940 нм Φ дисплей лазерного модуля I2C IIC
81% чел. понравился этот товар!
В наличие
Распродажа!
Осталось:
08:08:08
VL53L0X от ST Microelectronics-это время полета, которое превращается в компактную систему. Эта карта является Вектор для VL53L0X, поэтому мы рекомендуем вам прочитать технический лист VL53L0X (1 MB pdf) перед использованием этого продукта.
В VLA53L0 использует ST F светильник чувство импульс Технология точно измерить сколько времени требуется для инфракрасный лазерный светильник для того, чтобы добраться до ближайшего объекта и отразится на детектор, так что он может быть рассмотрены небольшой, автономная лидарная система. Это время полета (TOF) измерение позволяет точно определить расстояние до абсолютной цели без отражения объекта, значительно влияющего на измерение. Датчик может сигнал на расстоянии до 2 м (6,6 футов) с разрешением 1 мм, но его фактическая скорость потока и точности (шум) сильно зависит от характеристик окружающей среды и места назначения, таких как отражение и размер, а также конфигурации датчика. (Точный датчик указан в диапазоне от ± 3% в лучшем случае для более ± 10% в менее оптимальных условиях.)
Начиная с I2 измерения доступны через датчик; C (TWI) интерфейс, который также используется для настройки настроек датчика, и датчик обеспечивает два дополнительных контакта: один стоп вход и один выход прерывания.
VL53L0X-отличный IC, но его маленькая, неэтилированная, LGA посылка затрудняет использование типичным студентом или любителем. Он также работает на позитивный 2,8 V напряжения, которая может сделать сложные взаимодействовать для микроконтроллеры при напряжении 3,3 V или 5V. Наша разблокировочная плата решает эти проблемы, что упрощает использование датчика, сохраняя общий размер меньше.

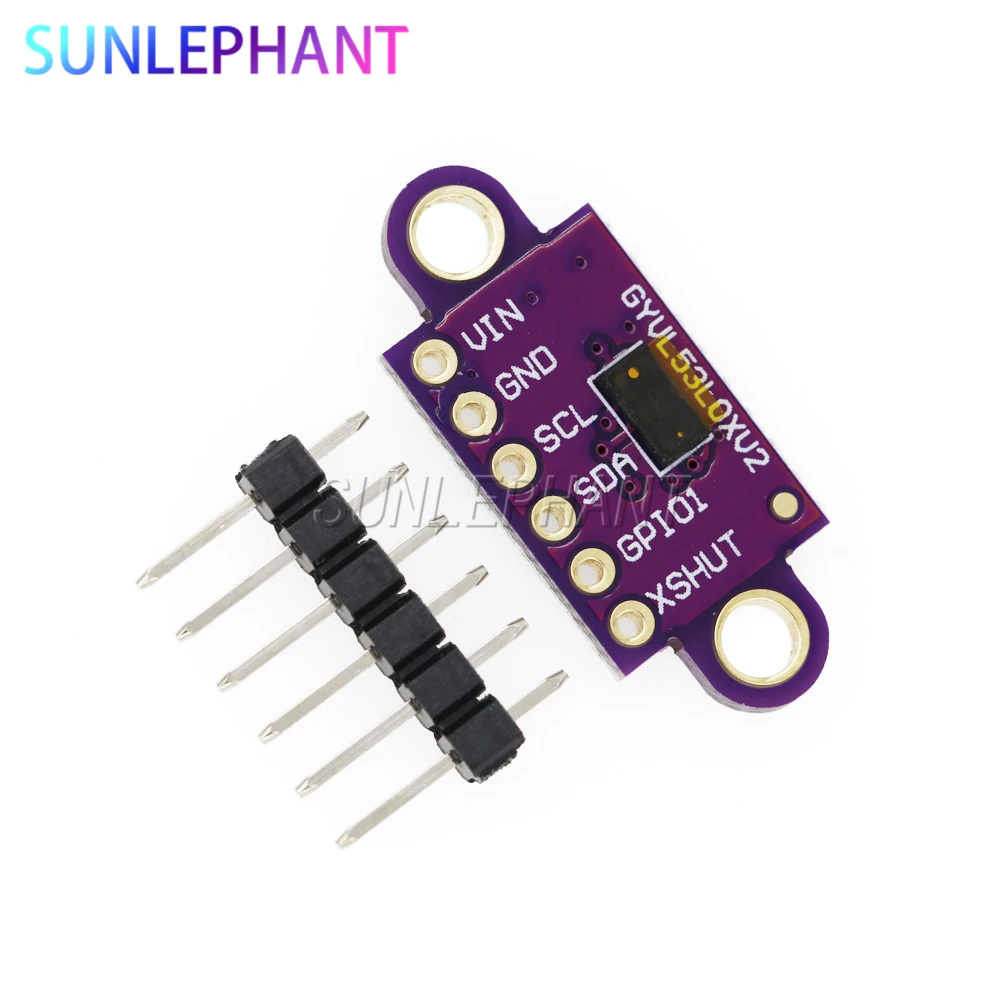

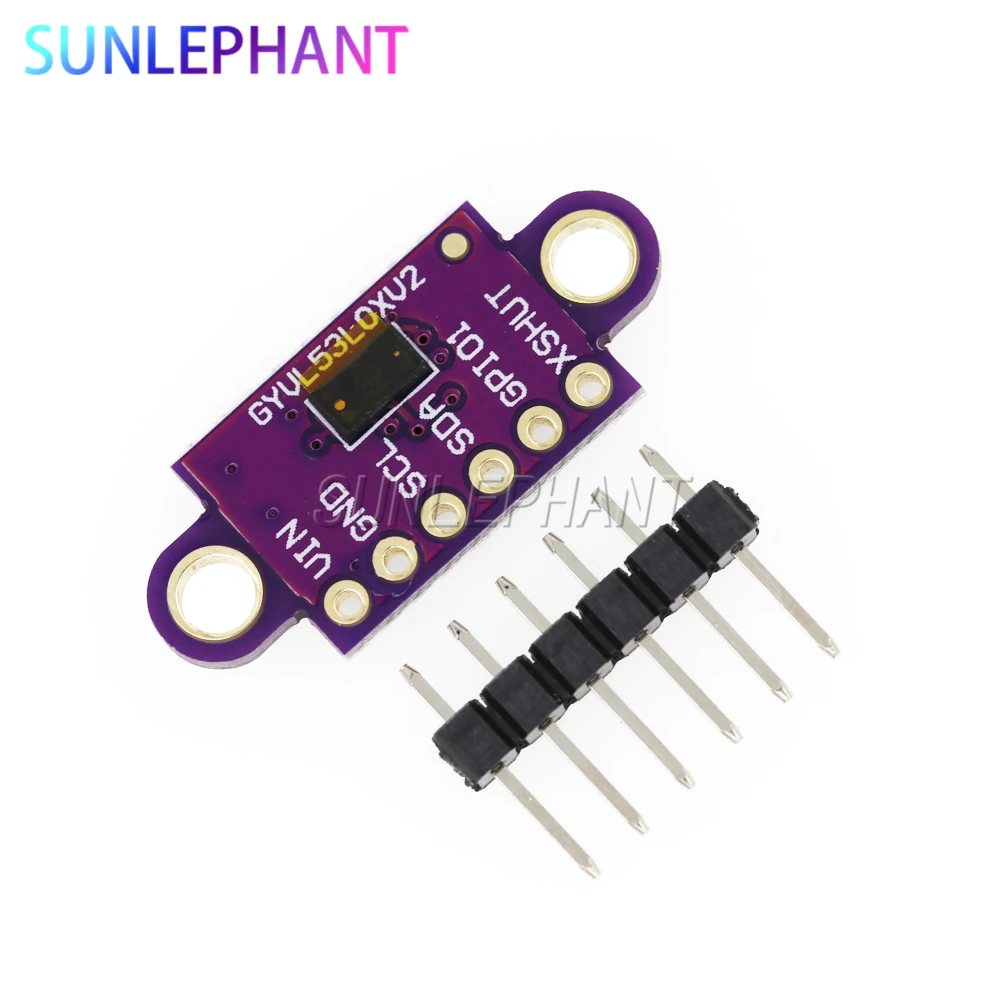

Описание штифта
VDD регулируется 2,8 V выход. Почти 150 мА доступно для питания внешних компонентов. (В том случае, если вы хотите, чтобы обойти встроенный регулятор, вы можете использовать этот pin-код как 2,8 V вход с VIN отключен.)
Идентификационный номер транспортного средства, это самый главный источника питания 2,6 V до 5,5 V. SCL и внесение изменений в преобразователи уровней тянуть I & sup;2; C высокой линии у этой проблемы.
GND earth (0 V) подключение для вашего источника питания. Ваш источник управления I2; C также должен поделиться общей землей с этой доской.
SDA Level-Смещенный I & sup;2; C линия передачи данных: HIGH is VIN, LOW is 0 V
SCL Level-смещение I & sup;2; C линия часов: HIGH is VIN, LOW is 0 V
XSHUT Этот штырь является активным входом низкого выключения; Карта тянет до VDD, чтобы включить датчик по умолчанию. Направляющий этот низкий штифт помещает датчик в оборудование в режиме ожидания. Этот вход не смещается на уровне.
Посылка включает в себя:

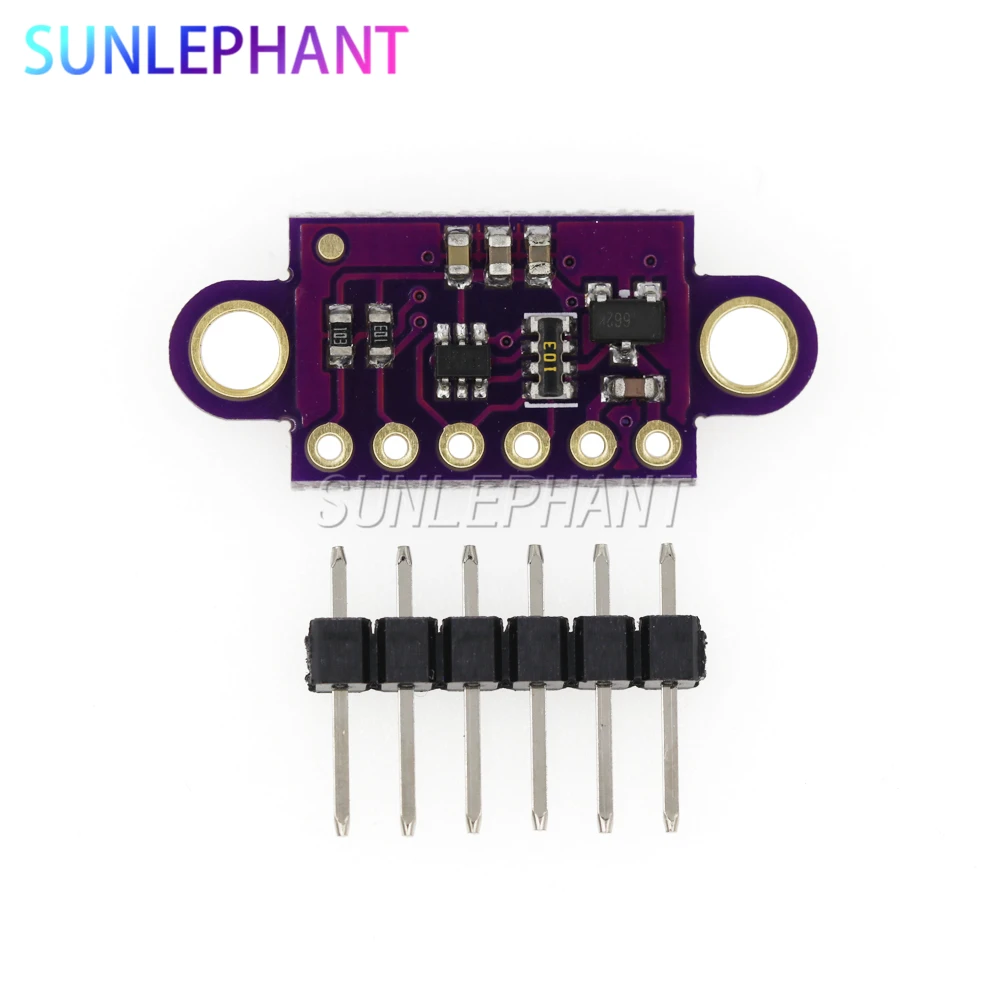

1x GY-VL53L0XV2V L53L0X датчик расстояния полета
