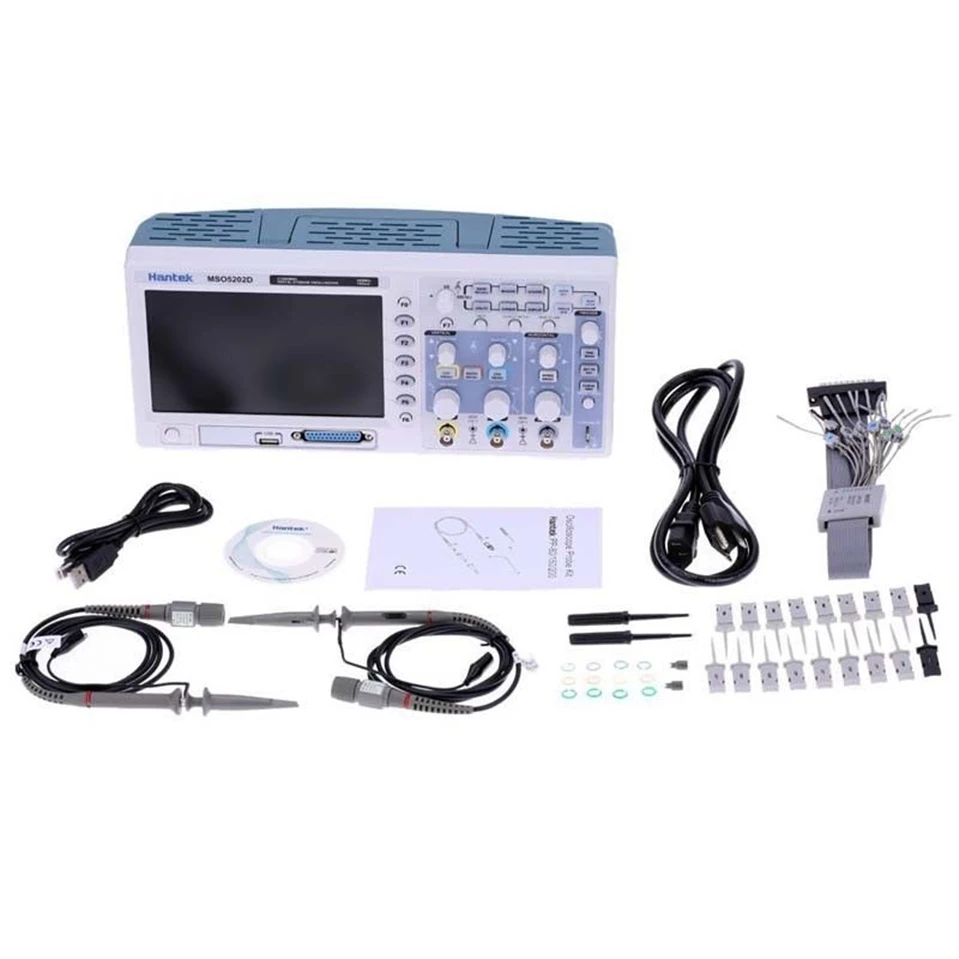

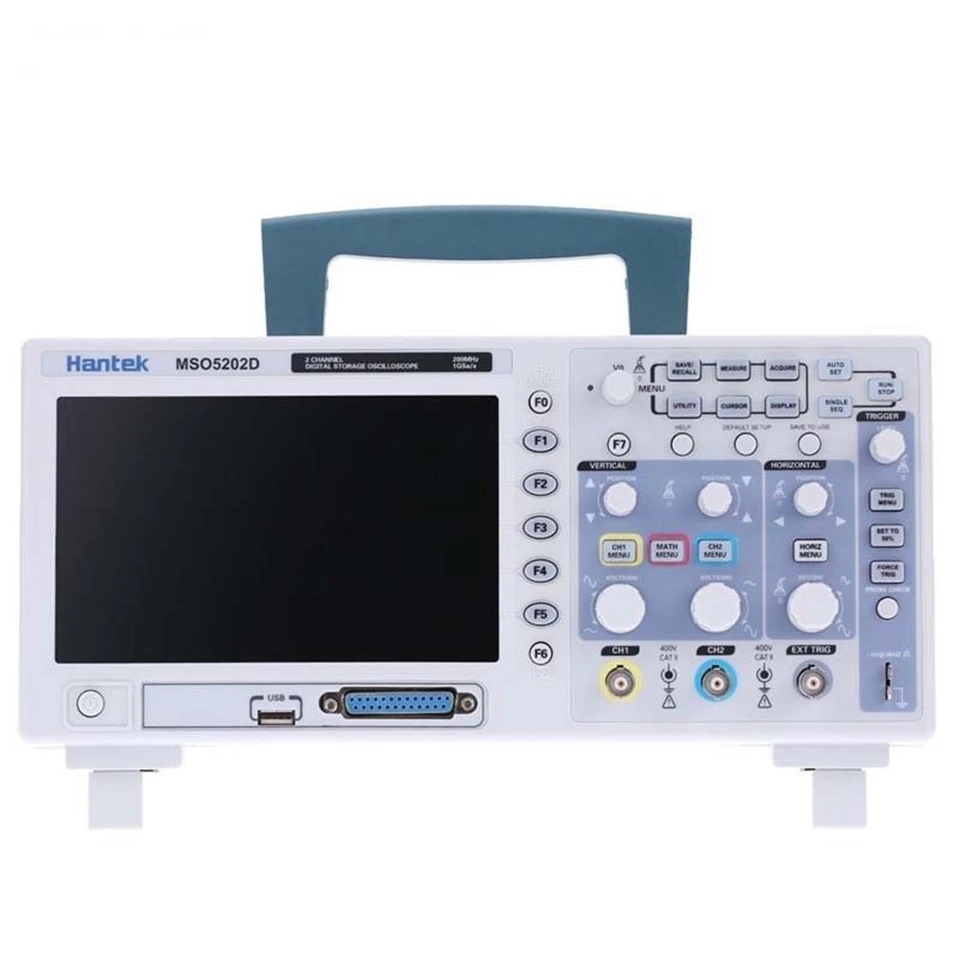

Hantek MSO5062D MSO5102D MSO5202D 2 Каналы 1GSa/s и 16 логический анализатор 2in1 USB

Hantek MSO5062D MSO5102D MSO5202D 2 Каналы 1GSa/s и 16 логический анализатор 2in1 USB Бесплатная
Hantek MSO5062D MSO5102D MSO5202D 2 Каналы 1GSa/s и 16 логический анализатор 2in1 USB Бесплатная
Hantek MSO5062D MSO5102D MSO5202D 2 Каналы 1GSa/s и 16 логический анализатор 2in1 USB Бесплатная
Hantek MSO5062D MSO5102D MSO5202D 2 Каналы 1GSa/s и 16 логический анализатор 2in1 USB Бесплатная
Hantek MSO5062D MSO5102D MSO5202D 2 Каналы 1GSa/s и 16 логический анализатор 2in1 USB Бесплатная
84% чел. понравился этот товар!
В наличие
Распродажа! Осталось: 08:08:08



Особенности:16 каналов логического анализатора + 2 канала осциллографа + внешний триггер.Большой и четкий дисплей (7,0-дюймовый цветной ЖК-дисплей, высокая революция 800x480), похожая на настоящую отображения сигнала.1gsa/s частота дискретизации в реальном времени.USB хост, поддержка флэш-памяти карты памяти и USB интерфейс системы обновления.Ультратонкий дизайн, удобный объем, легко переносится.VGA опциональноФункция осциллографаПолоса пропускания 200 МГц.Каждый канал записывает длину до 1 м.Частота дискретизации в реальном времени до 1 ГСА/с.Мощная функция запуска.32 вида функции автоматического измерения.Функция логического анализатора16 каналов разделены на 2 группы, которые могут настроить пороговый уровень индивидуально.Частота дискретизации в реальном времени до 500MSa/s.Мощная функция запуска: кромка, длительность, ширина импульса, кодовый тип, королева, повторение.

Модель

MSO5202D

MSO5102D

MSO5062D

Приобретение

Частота образцов

Образец в реальном времени: 1GS/s

Режимы приобретения


Нормальный

Только обычные данные

Пиковое определение

Высокочастотный и randon glith захват

Среднее

Средний сигнал, выбираемый 4,8,16,32, 64128

Входы

Соединительная муфта входов

AC, DC, GND

Входы Impendance

1мом ± 2% ‖ 20пФ ± 3пф

Затухание зонда

1X, 10X

Поддерживаемый коэффициент затухания зонда

1X, 10X, 100X, 1000X

Максимальное входное напряжение

CAT I и CAT II: 300VRMS (10 ×), категория установки;
CAT III: 150VRMS (1 ×);
Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа.

Горизонтальный

Диапазон скорости образца

500 мс/с -- 1GS/s

Интерполяция формы волны

(Sin x)/x

Длина записи

1 м

Диапазон сек/Див

2ns/div до 40s/div,

8ns/div до 40s/div

Частота образцов и
Точность времени задержки

± 50ppm (в течение любого ≥ 1ms интервала времени)

Диапазон положения

2ns/div до 8ns/div;
(-8div x s/div) до 20 мс;

20ns/div до 80us/div; (-8div x s/div) до 40 мс;
200us/div до 40s/div; (-8div x s/div) до 400s;

Точность измерения времени Delta
(Полная полоса пропускания)

Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div ÷ 200

Вертикальная система

Вертикальное разрешение

8-бит, все каналы в выборку одновременно

Диапазон положения

2 мВ/деление до 10V/div

Полоса пропускания

200 МГц

100 МГц

60 МГц

Время подъема на BNC (Типичный)

1.8ns

3.5ns

5.8ns

Диапазон смещения

2МВ/див до 20мв/див, ± 400мв

Математика

+, -, *, /, FFT

FFT

Windows: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точка образца

Ограничение полосы пропускания

20 МГц

Низкочастотная характеристика (-3 дБ)

≤ 10 Гц на BNC

Точность усиления постоянного тока

± 3% для нормального или среднего режима приобретения, от 10 В/див до 10 мВ/див;
± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див

Точность измерения постоянного тока,
Средний режим приобретения

При нулевом вертикальном смещении и N ≥ 16:± (3% × Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше;
Когда вертикальное смещение не равно нулю, и N≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 10 В/Див

Повторяемость измерений вольт,
Средний режим приобретения

Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды

ТРИГГЕРНАЯ система

Типы триггеров

Края, видео, пульс, наклон, со временем, альтернатива

Источник запуска

CH1, CH2, EXT, EXT/5, линия переменного тока

Режимы запуска

Авто, нормальный, одиночный

Тип Муфты

DC, AC, шумоподавление, HF отклонение, LF отклонение

Чувствительность триггера
(Тип триггера кромки)

DC(CH1,CH2):
1div от DC до 10MHz;1.5div от 10MHz до 100MHz; 2div от 100MHz до Full;
Постоянный ток (EXT): 200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц;
Постоянного тока (EXT/5): 1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц;
AC: ослабляет сигналы ниже 10 Гц
Отклонение ВЧ: ослабляет сигналы выше 80 кГц;
LF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц

Диапазон уровня триггера

CH1/CH2: ± 8 делений от центра экрана;
EXT: ± 1,2 V;
EXT/5:± 6В

Точность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20ns

CH1/CH2: 0.2div × Вольт/div в пределах ± 4 деления от центра экрана;
EXT: ± (6% настроек + 40мв);
EXT/5: ± (6% настроек + 200 мВ);

Установите уровень до 50% (Типичный)

Работает с входными сигналами ≥ 50 Гц

Триггер видео


Тип видео триггера

CH1, CH2: пиковая-пиковая амплитуда 2 делений;
EXT: 400 мВ;
EXT/5: 2 в

Форматы сигналов и частоты поля, тип триггера видео

Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии

Диапазон Holdoff

100ns ~ 10s

Триггер ширины импульса


Режим триггера ширины импульса

Триггер при (< , >, =, или ≠); Положительный пульс или отрицательный пульс

Импульсная ширина триггера

Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера.
Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса.
Меньше, чем: точка триггера является задней кромкой.
Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса

Диапазон ширины импульса

20NS ~ 10s

Спусковой механизм


Режим запуска наклона

Триггер, когда (< , > , =, или ≠ ); Положительный наклон или отрицательный наклон

Точка спуска наклона

Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону.
Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону.
Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона.
Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона.

Диапазон времени

20NS ~ 10s

Триггер сверхурочной работы


Режим с течением времени

Поднимающаяся кромка или опускающаяся кромка

Диапазон времени

20NS ~ 10s

Альтернативный триггер


Триггер на CH1

Внутренний триггер: кромка, ширина импульса, видео, наклон

Триггер на CH2

Внутренний триггер: кромка, ширина импульса, видео, наклон

Триггер счетчик частоты


Разрешение считывания

6 цифр

Точность (типичная)

± 30ppm (включая все Частотные ошибки и ± 1 погрешность)

Частотный диапазон

AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания

Источник сигнала

Ширина импульса или кромки режима запуска: все доступные источники триггера
Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено.
Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время.
Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности.
Режим запуска видео: счетчик частоты не работает.

Измерение

Измерение курсора

Разница напряжения между курсорами: △в
Разница во времени между курсорами: △T
Обратная △T В Герц (1/ΔT)

Автоматическое измерение

Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF, FFR, LRR, LRF, LFR, LFF

Технические характеристики логического анализатора

Каналы

16 каналов

Макс. Входное отверстие

200K(C = 10p)

Диапазон входного напряжения

-60 В ~ 60 в

Логический пороговый диапазон

-8 В ~ 8 в

Макс. Частота образцов

500 МГц

Совместимый вход

TTL, CMOS, ECL

Глубина образца

512K

Триггер


Триггер кромки

D0-D15 выбрать наклон (подъем или опускание края)

Ширина импульса

D0-D15 выбрать полярность импульса (положительный или отрицательный пульс), триггер, когда (=, ≠, >, <), триггер, ширина импульса

Тип кода

D0-D15 выбрать тип кода (H, L, X)

Продолжительность

D0-D15 выбрать время и триггер, когда (завершение данных, запуск данных и задержка данных)

Очереди

D0-D15 выбрать определенный индекс данных (0-3) и тип кода (H, L, X)

Повторите

D0-D15 выбрать тип кода (H, L, X) и повторять

Общие особенности

Дисплей


Тип дисплея

7 дюймов 64K цветной TFT (диагональный жидкий кристалл)

Разрешение дисплея

800 горизонтальных 480 вертикальных пикселей

Контрастность дисплея

Регулируемый (16 зубчатых колес) с индикатором хода

Выход компенсатора зонда


Выходное напряжение (типичное)

Около 5Vpp в ≥ 1MΩ нагрузки

Частота (типичная)

1 кГц

Источник питания


Напряжение питания

100-120VACRMS(± 10%), 45 Гц до 440 Гц, CATⅡ
120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATⅡ

Энергопотребление

<30 Вт

Предохранитель

2A, рейтинг, 250V

Экологический


Температура

Работа: 32 ℉ до 122 ℉ (0 ℃ до 50 ℃);
Нерабочий: от-40 ℉ до 159,8 ℉ (от-40 ℃ до + 71 ℃)

Метод охлаждения

Конвекция

Влажность

+ 104 ℉ или ниже (+ 40 ℃ или ниже): ≤ 90% относительной влажности;
106 ℉ до 122 ℉ (+ 41 ℃ до 50 ℃): ≤ 60% относительная влажность

Высота

Рабочий режим: ниже 3000 м (10000 футов);
Неработоспособность: ниже 15000 м (50000 футов)

Размер и вес


Размер

385 мм x 200 мм x 245 мм

Вес

2,08 кг (без упаковки)



-Заказы обрабатываются в течение 3 дней после оплаты и проверки.-Мы организуем доставку в соответствии с указанным покупателем адресом, поэтому, пожалуйста, подтвердите и проверьте адрес, который вы указали при покупке.-Способ доставки, который мы предлагаем, Почта Китая авиапочтой, поэтому, если вы хотите выбрать DHL,UPS,FEDEX,TNT, EMS, пожалуйста, свяжитесь с нами перед покупкой.-Время перевозки предоставляется перевозчиком, выходные и праздничные дни не включены, поэтому время доставки может быть больше, чем мы обещали, особенно во время праздничного сезона, поэтому, пожалуйста, будьте терпеливы.-Информация об отслеживании будет своевременно сообщена вам, вы также можете получить информацию об отслеживании с официального сайта.-Если вы вернули нам товар, пожалуйста, сообщите нам номер отслеживания.-Все возвращенные товары должны быть в оригинальной упаковке и состоянии.-Если заказ не прибыл вовремя, пожалуйста, свяжитесь с нами, мы организуем повторную отправку или возврат для вас.-Если вы хотите вернуть деньги, пожалуйста, свяжитесь с нашей службой поддержки клиентов и не открывайте спор напрямую.-Отзывы очень важны для нас, мы стремимся к 100% удовлетворенности, если у вас есть какие-либо вопросы или проблемы, пожалуйста, сначала свяжитесь с нами, мы решим их быстро и наилучшим образом.-Пожалуйста, оставьте нам положительные отзывы и поставьте все 5 звезд, если вы удовлетворены нашей продукцией, мы рекомендуем вам двигаться дальше, мы будем очень признательны за ваше время, если вы оставите положительные отзывы.
