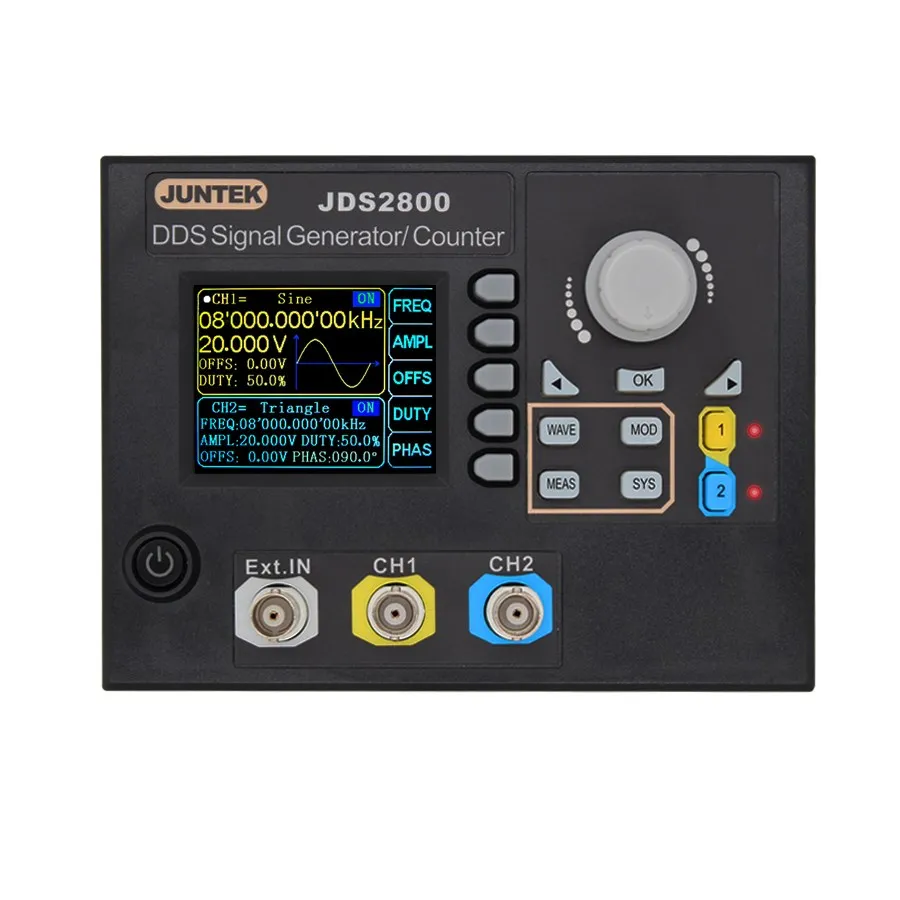

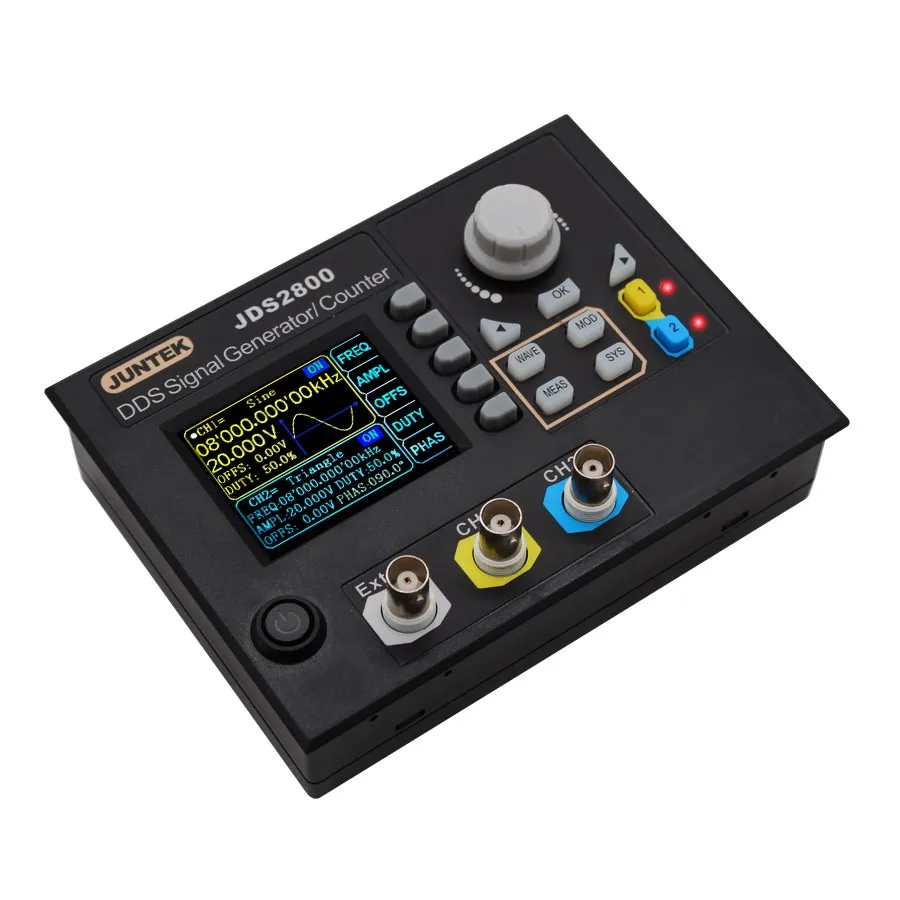

JDS2800 60M 60 МГц генератор сигналов с цифровым управлением двухканальный

JDS2800 60M 60 МГц генератор сигналов с цифровым управлением двухканальный DDS
JDS2800 60M 60 МГц генератор сигналов с цифровым управлением двухканальный DDS
JDS2800 60M 60 МГц генератор сигналов с цифровым управлением двухканальный DDS
JDS2800 60M 60 МГц генератор сигналов с цифровым управлением двухканальный DDS
JDS2800 60M 60 МГц генератор сигналов с цифровым управлением двухканальный DDS
JDS2800 60M 60 МГц генератор сигналов с цифровым управлением двухканальный DDS
98% чел. понравился этот товар!
В наличие
Распродажа! Осталось: 08:08:08



JDS2800-60M 60 МГц генератор сигналов с цифровым управлением двухканальный DDS генератор сигналов импульсный источник сигнала Скидка 40%

Руководство и загрузка программного обеспечения ПКСсылки:

http://www.mediafire.com/folder/c1uuync3c0exh/JDS2800_Signal_generator



Описание товара



Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и частотный счетчик и т. д. прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.



Особенности:

  • Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2;
  • Способность воспроизводить узоры пользовательской формы волны;
  • Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации;
  • Макс. Выходная частота (Синусоидальная волна) до 15 МГц/40 МГц/60 МГц(Опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит;
  • Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе;
  • Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 25 МГц без искажений;
  • 60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит;
  • Высокочастотная точность и разрешение: точность частоты до 10 ^ (-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц;
  • Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp;
  • Рабочий цикл каждого канала может регулироваться независимо, разрешение регулировки 0.1%;
  • Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; направленность вперед, назад и круглого хода;
  • С импульсными поездами функция разрыва выходного сигнала: позволяет выходу 1 ~ 1048575 произвольных импульсных поездов;
  • Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц;
  • -Диапазон смещения постоянного тока 9,99 В ~ 9,99 в, разрешение смещения: 0,01 В;
  • С функцией вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В;
  • Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время;
  • Функция счетчика: с режимами соединения постоянного и переменного тока;
  • Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента;
  • Функция связи: ПК может использоваться для управления прибором;
  • С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с под нагрузкой короткого замыкания;



Функция



Характеристики частоты:

  • Синусоидальный Диапазон частот: 0 ~ 60 МГц
  • Диапазон квадратных частот:0 ~ 25 МГц
  • Треугольный Частотный диапазон: 0 ~ 25 МГц
  • Диапазон частоты импульса: 0 ~ 6 МГц
  • TTL Цифровой частотный диапазон: 0 ~ 6 МГц
  • Частотный диапазон произвольной волны: 0 ~ 6 МГц
  • Время квадратного подъема: ≤ 10 нс
  • Диапазон регулировки ширины импульса: 25nS-4000 S
  • Точность частоты: ± 20 ppm
  • Стабильность частоты: ± 1 ppm/3 h



Характеристики формы волны:

  • Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.
  • Разрешение волны: 14 бит
  • Частота дискретизации сигнала: 266 MSa/s
  • Длина волны: 2048 точек
  • Синусоидальное подавление: ≥ 45dBc (<1 МГц); ≥ 40dBc (1 МГц ~ 20 МГц)
  • Синус-полное гармоническое искажение: <0.8% (20 Гц ~ 20 кГц, 0dBm)
  • Квадратные и импульсные (квадратные): ≤ 5%
  • Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%
  • Ramp wave-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)



Технические характеристики на выходе:

  • Амплитудный диапазон:Частота <10 МГц, 0-20VPP;Частота> 10 МГц, 0-10 Vpp.
  • Амплитудное Разрешение: 1 мВ
  • Амплитудная стабильность: ± 0.5%/5 ч
  • Амплитудная Плоскостность: ± 5% (<10 МГц); ± 10% (> 10 МГц)



Характеристики формы волны:

  • Выходное сопротивление: 50Ω ± 10% (Типичный)
  • Защита: короткое замыкание 60 S не будет повреждено



Смещение постоянного тока:

  • Диапазон регулировки смещения: Выходная амплитуда> 2 в,-9,99 В ~ 9,99 в; 0,2 В <Выходная амплитуде≤ 2 в,-2,5 В ~ 2,5 В; 0 <Выходная амплитуде≤ 0,2 В, -0,25 В ~ 0,25 В
  • Разрешение смещения: 0,01 В



Характеристики фазы:

  • Диапазон регулировки фаз: 0 ~ 359.9o
  • Разрешение фазы: 0.1o



TTL/COMS выход:

  • Низкий уровень: <0,3 в
  • Высокий уровень: 1-10 в
  • Повышение уровня/время падения: ≤ 20 нс



Функции внешнего измерения:

  • Функция счетчика частоты-Диапазон измерения частоты: 1 Гц ~ 100 МГц
  • Функция счетчика частоты-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10 s
  • Счетчик функций-счетная область: 0-4294967295
  • Режим работы счетчика: 2 режима соединения, постоянный ток и переменный ток
  • Функция счетчика-режим подсчета: ручная работа
  • Диапазон напряжения входного сигнала: 2-20 Vpp
  • Измерение ширины импульса: 0.01us (разрешение), 20 s (максимальное время измерения)
  • Измерение периода: 0.01us (разрешение), 20 s (максимальное время измерения)



Функции развертки:

  • Канал развертки: CH1 или CH2
  • Тип развертки: Линейная развертка, бревенчатая развертка
  • Время подметания: 0,1 s ~ 999,9 s
  • Диапазон установки: произвольно установить между точкой запуска и точкой остановки
  • Направление развертки: вперед, назад и круглый ход



Общие технические параметры:

  • Тип дисплея: 2,4-дюймовый TFT цветной ЖК-дисплей
  • Хранение и загрузка-Количество: 100 групп
  • Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных о месте 00 по умолчанию)
  • Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп)

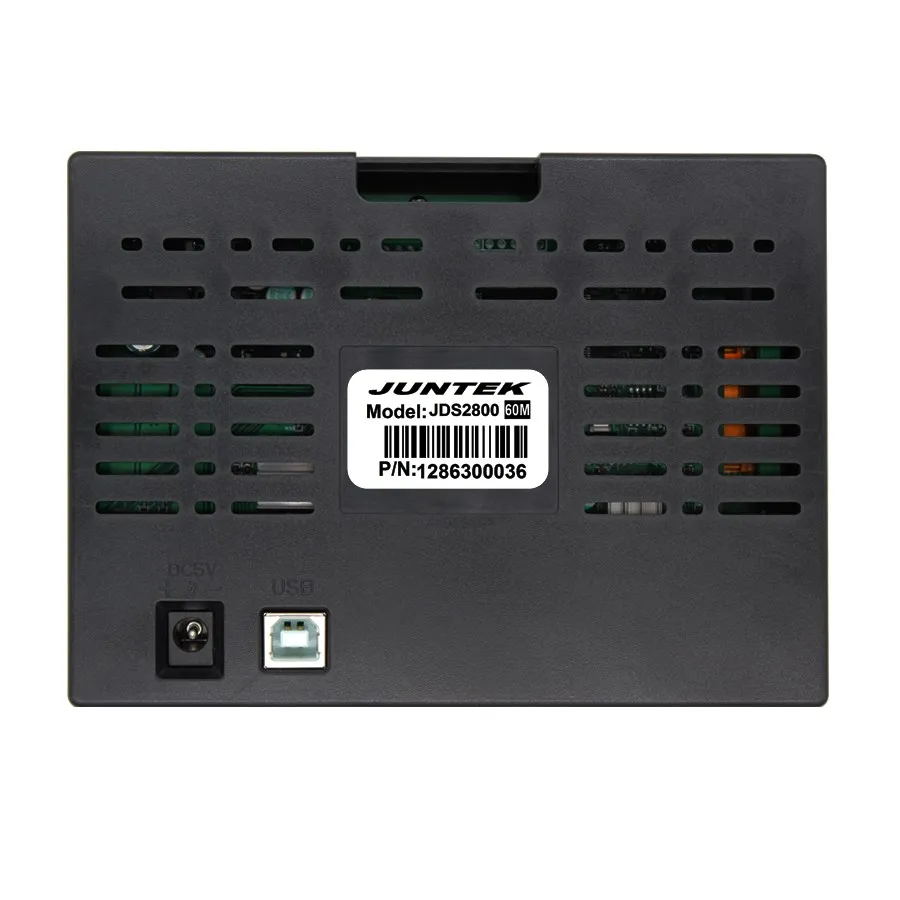

  • Режим интерфейса: USB к последовательному интерфейсу
  • Интерфейс расширения: есть последовательный интерфейс режима уровня TTL, который будет удобен для вторичного развития.
  • Скорость связи-стандарт: 115200 bps
  • Протокол связи-принять команду: Линейный режим, открытый протокол
  • Источник питания: 5 В постоянного тока ± 0,5 В
  • Процесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы
  • Пользователь может установить или выключить
  • Рабочие характеристики: Полная кнопка работы, ручка непрерывной регулировки
  • Вес: 275 г
  • Размер: 147,7*107,7*34,9 мм
  • Вес упаковки: 600 г
  • Размер упаковки: 170*120*100 мм
