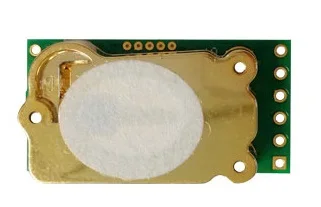

Миниатюрный модуль CO2 серии T6700





Новая серия T6700-это миниатюрный датчик NDIR CO2, который имеет точность и надежность многих больших датчиков. Новый небольшой размер позволяет OEM интегрироваться в небольшие корпуса и оборудование и использует значительно меньше энергии, чем многие другие устройства на рынке.

Две модели семьи доступны:

Модуль T6713 CO2 Telaire идеально подходит для применения, где точные уровни CO2 необходимо измерять и контролировать для качества воздуха в помещении и энергосберегающих приложений, таких как контроль требования вентиляции.

Модуль Telaire T6703 CO2 настроен для приложений, где уровни CO2 менее критические, но требуется Оценка качества воздуха в помещении, например в жилых помещениях. Наши требования к минимальной нагрузке отражают Большие размеры данных приложений.

Все устройства откалиброваны фабрикой для измерения уровня концентрации CO2 до 5000ppm, сохраняя точность в диапазоне.



Особенности

  • Доступное газовое Сенсорное решение для OEMs.
  • Устраняет необходимость калибровки в большинство приложений, с запатентованной логикой ABCTMПрограммного обеспечения. Пожизненная гарантия калибровки.
  • Надежный датчик дизайн основанный на 20 лет инженерного и производственный опыт.
  • Гибкая сенсорная платформа CO2, предназначенная для работы с другими микропроцессорными устройствами.
  • Компактный дизайн и универсальные варианты интерфейса для простой интегрировки продукта.



Приложений

Серия Telaire® T6703 и T6713 CO2 идеально подходит для применения, где уровни CO2 необходимо измерять и контролировать для качества воздуха в помещении и энергосберегающих приложений, таких как контроль за спросом, вентиляция.

T6713

  • Co2 HVAC передатчики
  • Теплообменники Air To Air
  • Внутренний рост (садоводство)
  • Кондиционеры
  • Портативные измерители

T6703

  • Очистители воздуха
  • Система кондиционирования воздуха
  • Наблюдения за домом
  • Настольный IAQ
  • Потребительских товаров



Технические характеристики T6703

Метод Недисперсионная инфракрасная оптика (NDIR), позолоченная оптика, дискретизация диффузии (с запатентованным ABC логическим самооткалиброванным будильником Telaire)
Диапазон измерений От 0 до 5000 частей на миллион
Размеры 1,18 х 0,61 х 0,34 в
(30 мм X 15,6 мм X 8,6 мм)
Точность * 400-5000 ppm ± 75 ppm или 10% чтения, в зависимости от того, что больше
Температура зависимость 5 ppm на °C или 0.5% от считывания на °C, в зависимости от того, что выше
Стабильность <2% FS, время работы датчика (15 лет)
Давление зависимость 0.13% считывания на мм рт. Ст.
Интервал калибровки Не требуется
Время ответа <3 минуты для стандартного изменения на 90%
Сигнал обновления Каждые 5 секунд
Время нагрева
  • <2 минуты (рабочий)
  • 10 минут (максимальная точность)
Условия эксплуатации
  • От 50 °F до 122 °F (от 10 °C до 50 °C)
  • От 0 до 95% RH, без конденсатора
Условия хранения От-22 °F до 158 °F (от-30 °C до 70 °C)

Выход

Цифровой Slave I2C до 100 кГц
UART @ 19200 бодикон с поддержкой Modbus
PWM Выход режим Два варианта, цикл 1002 мс (~ 1 Гц) или 40 США (25 кГц)
Питание требования
  • 4,5-5,5 В постоянного тока
  • Пик 200 мА (155ма, Стандартный)
  • Средний 25 мА (Стандартный 20 мА)

Интерфейс соединения

Предназначен для разъем для мужчин с 0,1 (2,54 мм) Расстояние заголовка не прилагаются.

Примечания:

  1. Погрешность, связанная с пролетом газа ± 2%, что повышает точность измерений при стандартной температуре окружающей среды и давлении (SATP).
  2. Нанесение датчиков в средах менее 400 ч./млн может влияет на точность из-за логического будильника.
  3. Пожалуйста, свяжитесь с нами для получения подробной информации о товаре.
  4. На основе номинального входного напряжения 5 в постоянного тока. Для обеспечения наилучшей производительности источник постоянного тока должен быть регулируемым, низким уровнем шума.

Автоматическая фоновая логика, или ABC Logic,-это запатентованная технология самокалибровки, которая предназначена для использования в тех случаях, когда концентрации опускаются до внешних условий окружающей среды (400 ppm) В течение 7 дней.

Полная точность, которую можно достичь, используя ABC Logic. С включенной логикой ABC датчик, как правило, достигает своей операционной точности после 24 часов непрерывной работы. Датчик будет поддерживать Технические характеристики точности с включенной логикой ABC, учитывая, что он как правило четыре раза в течение 21 дня подвержен эталонному уровню 400ppm.

Примечание: применяется при использовании в обычном домашнем воздухе. Проконсультироваться с телэйром, если другие газ или коррозионные вещества являются частью приложения.

Pin обозначения

Обработка и Установка

OEM-модули T6703 CO2 представляют собой инфракрасные газовые датчики на печатной плате, и их следует тщательно обработать. Следует принять меры предостережения, чтобы соблюсти установленные лимиты и предотвратить повреждение от электростатического разряда или грубой обработки. Пожалуйста, обратитесь к ANSI/ESD S20. 20-1999 для получения дополнительной информации о предотвращая повреждения ОУР и IPC 610 Rev D для получения дополнительной информации по правильному по сборке электронных устройств.

Калибровки

Телэйр не рекомендовал покупателю перекалибровать модуль T6703 после установки. Логика датчика ABC начинается через 24 часа, регулировка измерения датчика, в результате чего датчик к датчику будет согласован. При возникновении любых желаний датчики могут быть откалиброваны одной точкой с использованием предварительно смешанного эталонного газа или окружающего воздуха, измеренного эталонным датчиком.

Доступные модели

Безопасность

Перед установкой, обработкой, использованием или обслуживанием этого продукта, пожалуйста, проконсультироваться с таблицей данных и приложениями. Продукт должен использоваться только в пределах источника питания, электрического входа и выходных ограничений, как указано в таблице данных и руководстве по эксплуатации. Ненадлежащее использование продукта может привести к повреждению продукта, его потере и/или травме. При использовании продукта клиент несет полную ответственность за создание и применение решения, которое будет обеспечить безопасную работу (включая обзор подходящей надежности или требуемое дублирование, смягчение режимов сбоя, И/или отвечает соответствующим стандартам). Клиент несет ответственность за обзор любых специальных условий использования, включая, но не ограниченную экологическими условиями, электропитанием, остаточным риском и т. д.). Датчик предназначен для доброкачественной среды. Производительность и надежность могут отрицательно сказаться на условиях, которые содержат коррозионные или каустические газов, включая, но не только аммиак, хлор, NOx и озон. Telaire не имеет гарантии, представления или гарантии в отношении пригодности этого продукта для любого определенного применения, включая безопасность критических приложений. Телер также не несет ответственность, возникшей в результате применения или использования в любом товаре или цепи. Телэйр не несет ответственность, без искажений, дополнительных или случайных повреждений. Не должно имитироваться ни статуэтка, ни фитнес для определенных целей.
