24V/36/V48V 250W/350W WUXING LCD дисплей большой палец дроссельной заслонки с бесщеточным DC контроллером 2 в 1 комплект для DIY Электрический велосипед Скутер

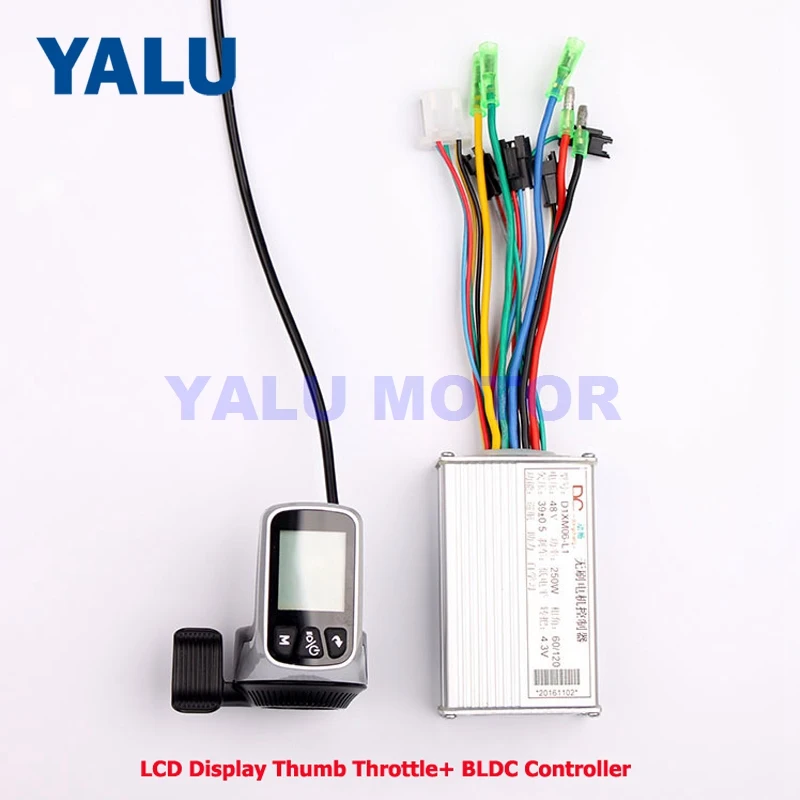

В комплект входят следующие детали:

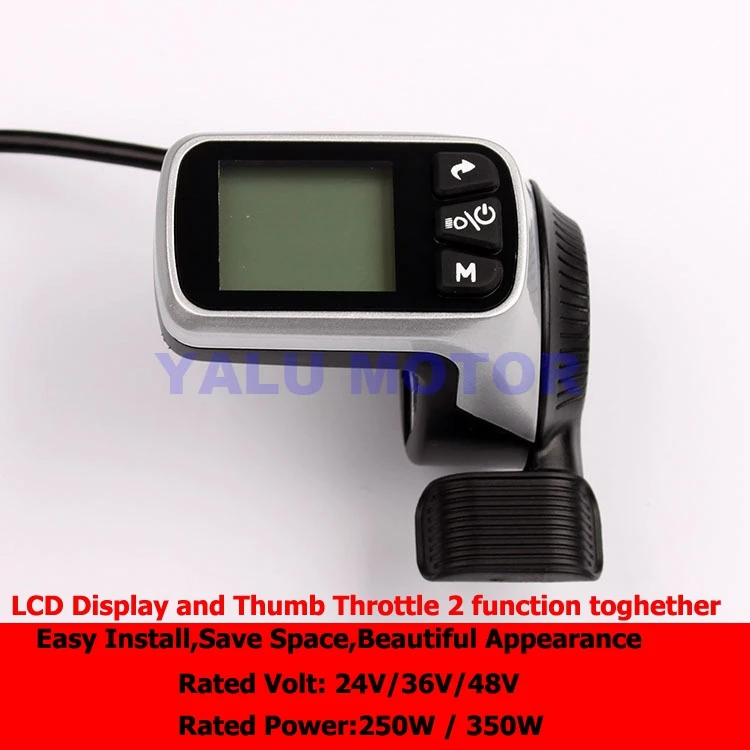

1. 1 дроссельная заслонка с ЖК-дисплеем;

2. 1x бесщеточный контроллер постоянного тока для литиевой батареи;

Подробная информация о продукте:

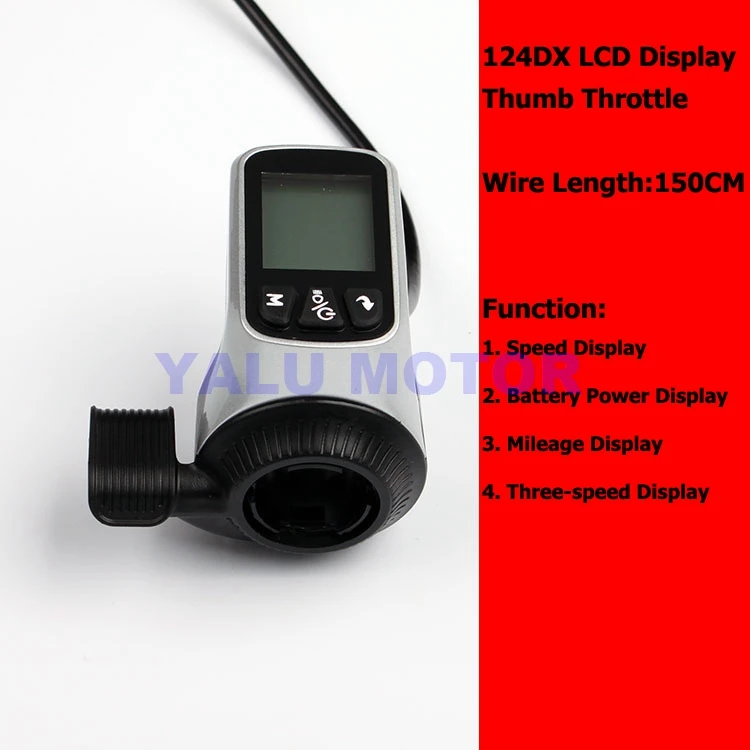

1. Высокоскоростной ЖК-дисплей

2. Отображение уровня заряда батареи (напряжения)

3. Отображение накопленного пробега

4. Одиночный дисплей пробега

5. Трехскоростной регулируемый дисплей шестерни

Двухрежимный бесщеточный контроллер литиевой батареи с квадратной волной:

Номинальное напряжение: 24 В/36 В/48 в

Номинальная мощность: 250 Вт-350 Вт

Номинальный ток: 10A-20A (по умолчанию 250w13A, 350W15A)

Функция по умолчанию:

1. Самообучение; Включение и выключение питания; Низкий тормоз; 1:1 помощь в питании.

2. После включения питания, позвольте регулируемому проводу обучения в течение 2 минут.

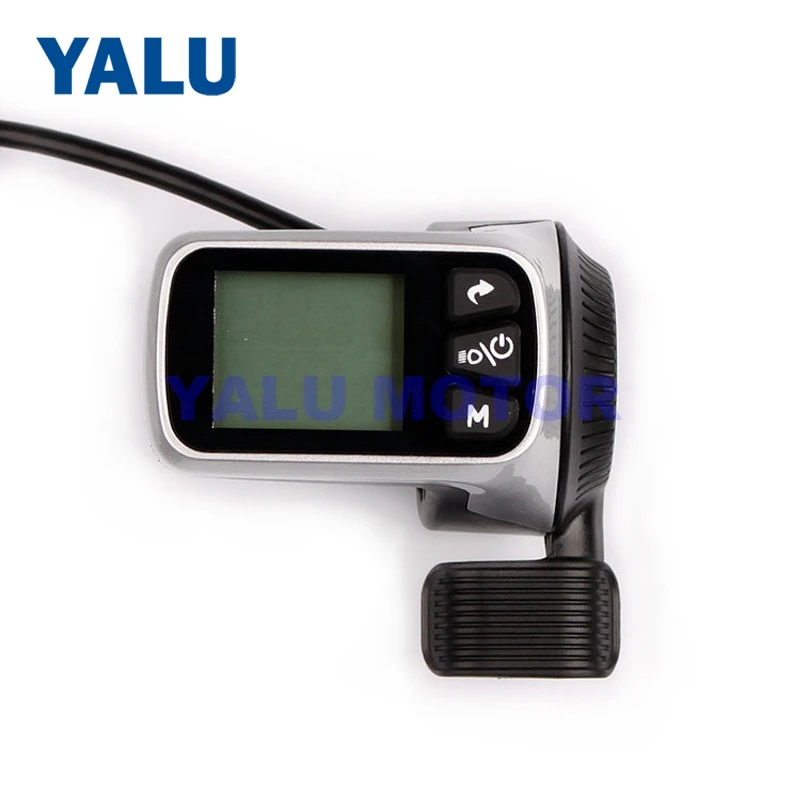

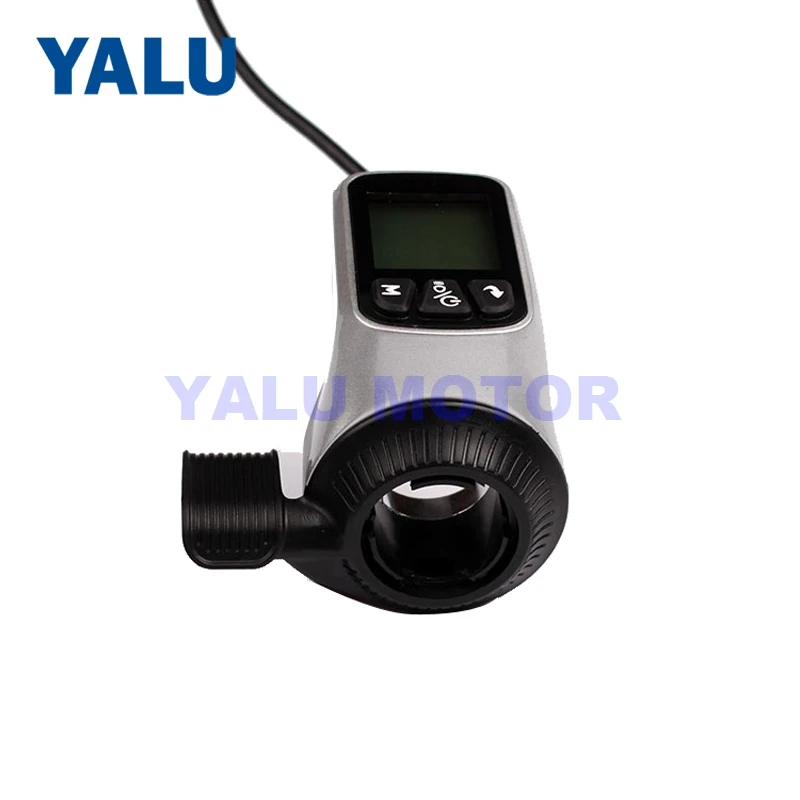

ФотографииWUXING ЖК-дисплей большой палец дроссельной заслонки :

Об установке

Меры предосторожности:

1. Выключите питание перед проводкой и подключите провода, как показано на схеме проводки.

2. Контроллер должен быть установлен в проветриваемом, водонепроницаемом и противоударном месте.

3. Разъем контроллера должен быть вставлен на месте, и запрещено переворачивать положительные и отрицательные клеммы блока питания контроллера.

1.Подключите положительные и отрицательные полюсы источника питания и Электрический дверной провод.Толстый красный проводЯвляется положительным полюсом источника питания.Толстая чернаяПровод является отрицательным полюсом источника питания.Тонкий оранжевый проводБлокировка питания. Положительные и отрицательные полюсы должны быть подключены правильно.

2.Подключите провод фазы двигателя, фазу двигателя (A, B, C, выход)Толстый синий проводПредставляет собой,Толстый зеленый проводB,Толстый желтый проводC. Фазовый провод должен быть подключен на месте! (В противном случае двигатель будет иметь различные проблемы)

3.Подключите провод холла, тонкий красный провод + 5 В источник питания, тонкий черный провод-Линия Заземления, (Обратите внимание, что источник питания + 5 В и черный заземляющий провод должны быть подключены правильно) Тонкий желтый провод U, тонкий зеленый провод V, тонкий синий провод W.

После завершения одного-трех шагов, вы можете сначала проверить машину, подтвердить положительные и отрицательные полюсы снова, полностью исправить открыть источник питания, открыть блокировку питания, вставить обучающий провод, вращается ли двигатель, правильное направление вращения, Провод обучения обратной ревставки двигателя после того, как двигатель повернут правильно, отсоедините провод обучения. (После включения питания Провод Отладки можно узнать в течение 2 минут).

4.Подключите дроссельную заслонку, тонкий красный провод + блок питания 5 В, тонкий зеленый (или тонкий белый) сигнальный вход, тонкий черный провод заземления.

Обратите вниманиеЧто источник питания + 5 В и черный заземляющий провод должны быть подключены правильно.

5.Подключите другие функциональные линии, тщательно Определите положительные и отрицательные полюсы,

Такие как подключение высоких/низких тормозных линий, вспомогательное питание, круиз, третья передача, охранная сигнализация, реверс,

Ограничение скорости и т. Д.

YALU мотор Является технологическим, промышленным и торговым комплексным предприятием. Мы являемся профессиональным двигателем постоянного тока с постоянным магнитом

От производителя. Наши основные продукты включают в себя DC L & H напряжение двигателя, мотор-редуктор, щеточный мотор, бесщеточный двигатель и электромобиль приводной системы

(Мотор, редуктор и контроллер и т. Д. Детали) и т. д. продукты широко используются на спортивных автомобилях для отдыха, скутере для пожилых людей, электрическом трехколесном велосипеде и электрическом

Транспортное средство; Все виды аудиовизуального, офисного, коммуникационного оборудования, бытовой техники, медицинских принадлежностей, электронных продуктов, продуктов для взрослых,

Электрические игрушки, компьютерная система охлаждения и т. Д............

Время доставки:

1. В течение 3-15 рабочих дней после подтверждения платежа (в зависимости от количества заказа).

2. Время доставки зависит от пункта назначения, способа доставки вашего выбора и других факторов, это может занять до более дней.

Если вы не можете получить его через 40 дней. Пожалуйста, свяжитесь с нами для разрешения.

3. Доставка может зависеть от праздников, событий и других факторов неопределенности. Мы не можем гарантировать время прибытия.

Упаковка:

Стандартная экспортная упаковка или индивидуальная упаковка по вашему запросу.

В: какие условия для бракованного заказа?

A1: если заказ, который вы получили, является дефектом производителя, пожалуйста, напишите нам фотографии дефектного товараСразу же.

A2: поврежденные при транспортировке: Проверьте свой pacakge(s), прежде чем вы его принимаете. Если вы обнаружите, что товар был поврежденВо время

Расходы по перевозке,Пожалуйста, откажитесь принять посылку и попросите почтальона оставить нотуУщерб, а затем свяжитесь с

Мы немедленно. Как толькоКак мы подтверждаем с нашим перевозчиком, мы получим заменуПо пути к вам.

Вопрос: О обратной связи:

A:Мы ценим ваш бизнес, если вы удовлетворены нашим обслуживанием, пожалуйста, оставьте нам положительный отзыв с 5 звездами.

    И мы сделаем то же самое для вас. Если у вас есть какие-либо вопросы, пожалуйста, сначала свяжитесь с нами,И мы ответим на всеВопросы

От наших клиентов в один рабочий день. Просто оставляя отрицательный или нейтральный отзыв, не могу решить проблему.

A2: из-за разницы во времени между Китаем и другими странами, когда вы просматриваете продукцию в нашем магазине,

Возможно, мы не онлайн, но будьте уверены. Если у вас есть какие-либо вопросы, вы можете отправить нам сообщение или электронное письмо,

Мы ответим вам в течение 24 часов. Когда вы размещаете заказ, мы доставим Вам товар в кратчайшие сроки

Время. Большое спасибо за вашу любезную поддержку!

В: Могу ли я быть агентом по продаже вашей компании на нашем рынке?

A:Да, принимаем OEM и ODM, и пакетные заказы; Мы разрабатываем агенты сотрудничества во всех регионах

    Мира. Свяжитесь с нами.

@@@@@@@@
