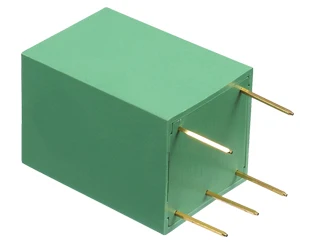

Однофазный переменный ток изолирующий преобразователь переменного тока

Этот продукт представляет собой однофазный преобразователь изоляции переменного тока контактного типа с принципом электромагнитной изоляции. Он предназначен для измерения и мониторинга среднего переменного тока RMS, затем производит стандартный сигнал, такой как 4-20mADC, 0-5VDC и так далее. Он может быть широко использован в телекоммуникациях, электричестве, железных дорогах, промышленной промышленности и других областях.

• Лист данных

* Условия тестирования: дополнительный источник питания: 12 В постоянного тока, комнатная температура: 25 ℃.

* Диапазон входного сигнала: 0.1AAC ~ 1AAC;

* Выход: 0 ~ 5 в постоянного тока;

* Дополнительный источник питания: 12 В постоянного тока;

• Точность: класс 0,5;

* Грузоподъемность: нагрузка ≥ 2 кОм;

* Температура drfit: ≤200ppm/℃;

* Напряжение изоляции: ≥ 2500 В постоянного тока;

* Время отклика: ≤ 300 мс;

• Номинальная потребеление энергии: 0,4 Вт;

* Выходная пульсация: <10 мВ;

* Диапазон частот: 45 Гц-65 Гц;

* Защита от перенапряжения:

Порт питания трехуровневый ± 0.5кв (L-N/2Ω/интегрированная волна)

Аналоговый порт ввода/вывода трехуровневый ± 0,5 кв (L-N/40 Ом/интегрированная волна);

* Импульсный иммунитет: вход/порт питания ± 2КВ, аналоговый порт ввода/вывода ± 1КВ;

* Входная перегрузочная способность: 20 раз измеряемого тока норминальное значение (максимум 500 А, нанесите на одну секунду повторение 5 раз, интервал 300 с);

* Рабочее состояние: температура:-10 ~ 60 ℃; Влажность: ≤ 95% (без росы);

* Состояние хранения: температура:-55 ~ + 65 ℃; Влажность: ≤ 95% (без росы).

• Руководство по номеру детали

• Схемы

• Подключение

• Особенности

Метод крепления Pin type, удобный для установки на печатную плату, надежная и прочная установка.

Небольшой размер, легко централизовать установку, сэкономить место.

Высокая точность, низкая температура, высокая надежность.
