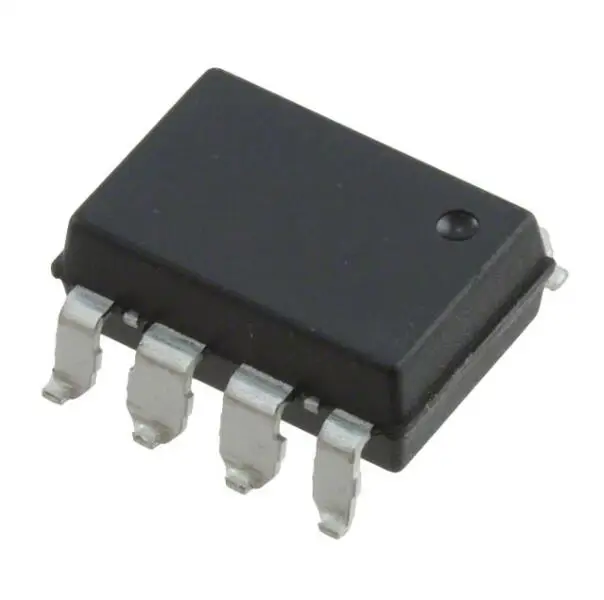

ASSR-3220 ASSR-3220-502E ASSR-3220-002E - General Purpose, 2 Form A, Solid State Relay (Photo MOSFET), 250V/0.2A/10ohm





Overview



The ASSR-32XX Solid State Relay series consist of an AlGaAs infrared light-emitting diode (LED) input stage optically coupled to a high-voltage output detector circuit. The detector consists of a high-speed photovoltaic diode array and driver circuitry to switch on/off two discrete high voltage MOSFETs. The relay turns on (contact closes) with a minimum input current of 3mA through the input LED. The relay turns off (contact opens) with an input voltage of 0.8V or less.



The single channel configurations, ASSR-3210 and ASSR-3211, are equivalent to 1 Form A Electromechanical Relays (EMR), and the dual channel configuration, ASSR-3220, is equivalent to 2 Form A EMR. They are available in 4-pin SO, 6-pin DIP, 8-pin DIP and Gull Wing Surface Mount for DIP packages. Their electrical and switching characteristics are specified over the temperature range of -40°C to 85°C. They are used for general purpose switching of signals and low power AC/DC loads.



ASSR-3211 enables AC/DC and DC-only output connections. For DC-only connection, the output current, Io, increases to 0.4A and the on-resistance, R(ON) reduces 2.5Ω.





Features



  • Compact Solid-State Bi-directional Signal Switch
  • Single and Dual Channel Normally-off Single-Pole-Single-Throw (SPST) Relay
  • 250V Output Withstand Voltage
  • 0.2A or 0.4A Current Rating (See Schematic for ASSR-3211 Connections A & B)
  • Low Input Current: CMOS Compatibility
  • Low On-Resistance: 2Ω Typical for DC-only, 8Ω Typical for AC/DC
  • Very High Output Off-state Impedance: 10 Teraohms Typical
  • High Speed Switching: 0.25ms (Ton), 0.02ms (Toff) Typical
  • High Transient Immunity: >1kV/μs
  • High Input-to-Output Insulation Voltage
    (Safety and Regulatory Approvals Pending)
    - 3750 Vrms for 1 min per UL1577
    - CSA Component Acceptance
  • Options available are:
    ASSR-3210
    50XE = Tape and Reel Packaging Option
    XXXE = RoHS Option

    ASSR-3211 and ASSR-3220
    30XE = Gull Wing Option
    50XE = Tape and Reel Packaging Option
    XXXE = RoHS Option





Applications





  • Telecommunication Switching
  • Data Communications
  • Industrial Controls
  • Medical
  • Security
  • EMR / Reed Relay Replacement
