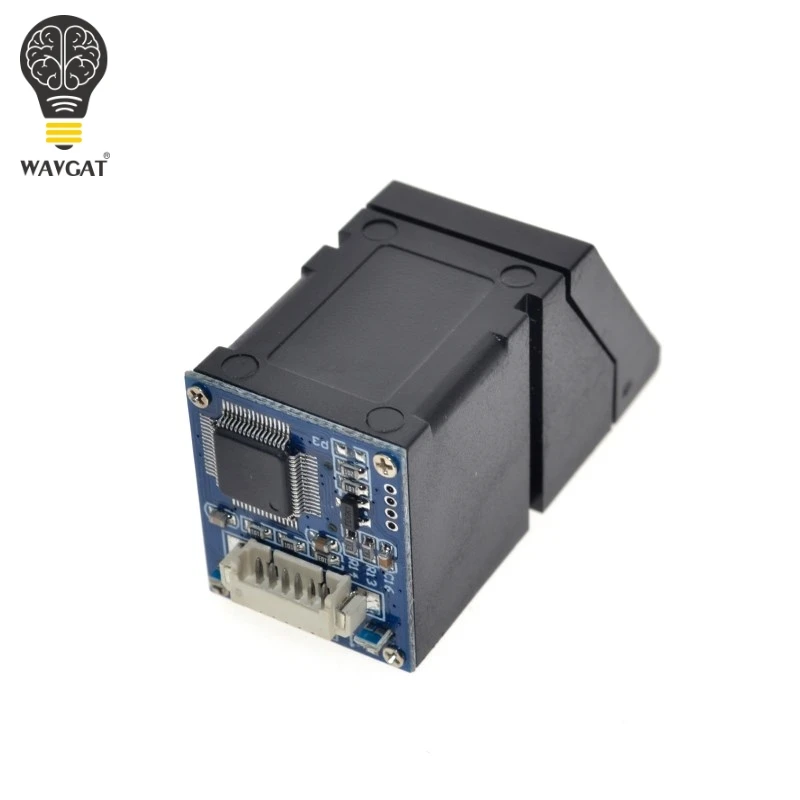

R307 оптический считыватель отпечатков пальцев Модуль датчика |

843

R307 модуль отпечатков пальцев

1. Интегрированный сбор изображений и алгоритм чипа вместе, все в одном
2. Считыватель отпечатков пальцев может проводить вторичную разработку, может быть встроен в различные конечные продукты

3. Пользователи могут проводить вторичную разработку, могут быть встроены в различные конечные продукты, такие как: контроль доступа, посещаемость, сейф, автомобильные дверные замки
4. Низкое энергопотребление, низкая стоимость, малый размер, отличная производительность
5. Профессиональная оптическая технология, точная модульная техника производства
6. Хорошие возможности обработки изображений, может успешно запечатлеть изображение до разрешения 500 точек/дюйм

7.Функция обнаружения пальцев.

Спецификация:

Тип: оптический
Срок службы датчика: 100 миллионов раз

Статические индикаторы: 15 кВ

Подсветка: синий

Интерфейс: USB2.0/UART(TTL логический уровень)

Скорость передачи данных RS232: 9600BPS ~ 115200BPS

Поверхность захвата изображения 15 × 11 (мм)

Скорость проверки:0,2 сек

Сканирование Скорость: 0,3 сек

Размер файла символа: 256 байт

Размер шаблона: 512 байт

Объем хранения: 1000

Уровень безопасности: 3 (1,2,3,4,5 (самый высокий)

Ложная скорость приема (Дальний) :≤ 0.0001%

Коэффициент ложного отклонения (FRR): ≤ 0.1%

Разрешение 500 DPI

Напряжение: 4,2 -- 6VDC (Или 3,3 V)

Рабочий ток: типичный ≤ 75ма

Метод соответствия: 1: N

Рабочая температура: от-20 до 50 градусов.

Вы можете загрузить руководство пользователя R307 на следующем веб-сайте:

//www.dropbox.com/sh/orprmb3bgb6lqb6/AACpiIXOF91R7-RQ9OkD4JXha?dl=0

Для списка доставки, пожалуйста, посмотрите следующее фото:

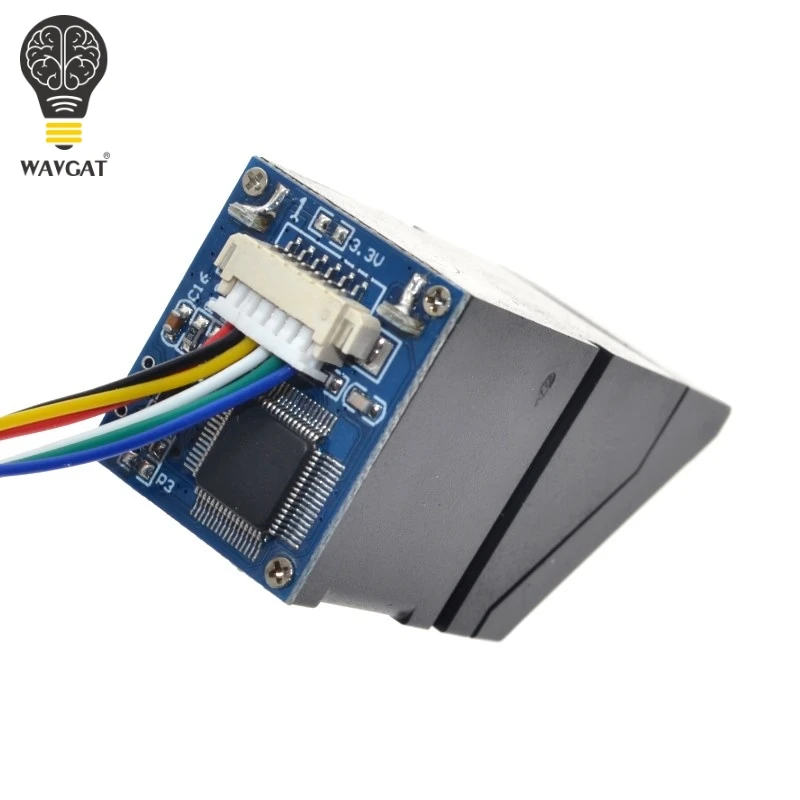

R307 печатная плата модуля отпечатков пальцев

3.3VDC мощность может быть выбрана для питания, когда короткий ciucuit как следующий чертеж.

Внимание: тщательно работает, и R307 будет поврежден при подключении к wong.
