14S 48V 63A 84A 112A литий-ионная Lipo Lifepo4 литиевая батарея Защитная плата с

1. Выбор рабочего тока: (1) Если ваш контроллер имеет ограничение тока (если 38A), пожалуйста, выберите немного большую защитную плату (рекомендуется 42A) (2) в том случае, если вы знаете, что нужно искать, мощность двигателя и напряжение батареи, например, 72V2000W, то ток расчет метод-это 2000 Вт/60 V (72 V контроллер нижний предел напряжения) и умножение на 2,5 раз (предельное значение тока пилотируемых, альпинистских и других тяжелых грузов) (3) метод расчета тока для нагрузки неэлектрического транспортного средства: мощность нагрузки/(сверхразрядное напряжение X-string number) 2. Подключение кабеля: Это 14 S, есть 14 кабелей. Они разделены на две группы, группа из 10 проводов и группа из 4 проводов. Первый подключен к одному проводу батареи положительного (3,7 в/3,2 в). Остальные соединены один за другим. Последний подключен к общей положительной батарее. 1. Порядок подключения проводов: Пожалуйста, следуйте принципу отсутствия электричества, а затем электричества, сначала низкая струна, а затем высокая струна. То есть: сначала сварите незаряженные части к верхней части панели защиты, и, наконец, нажмите B-> Низкий Конец Провода-> Высокий конец провода для доступа к панели защиты Особенности: * Количество строк обратно Совместимо, и минимальное количество может быть до 3 строк. * Все материалы на защитной плате являются экологически чистыми продуктами без свинца, которые соответствуют RoHS. * Стабильная и надежная защита от перезаряда, защита от разрядки, защита от перегрузки по току и защита от короткого замыкания. * С пассивным балансом. * Очень низкое статическое энергопотребление с общим энергопотреблением менее 40 микроампер. Параметры: Размер: длина 180 мм; ширина 100 мм; толщина 8 мм для максимального тока 56а Длина 180 мм; ширина 100 мм; толщина 19 мм для максимального тока 112A Защита от избыточного заряда благодаря напряжение: 4.25V ±0. 05 V (3,7 V) 3.65V ±0. 05 V (3,2 V) Задержка защиты от перезаряда: 1500±500 мс (3,7 в) 1500±500 мс (3,2 В) Защита от перезаряда восстановления напряжение: 4,20 ±0. 05 V (3,7 V) 3,64 ±0. 05 в (3,2 в) Защита от избыточной разрядки напряжение: 2,7 ±0. 05 V (3,7 V) 2,5 ±0. 05 в (3,2 в) Задержка защиты от переразряда: 300±100 мс (3,7 в) 300 ± 100 мс (3,2 В) Защита от избыточной разрядки восстановления напряжение: 3,0 ±0. 1 V (3,7 V) 3,0 ±0. 1 в (3,2 в) Защита от перегрузки по току: при условии рабочего тока (3,7 в) : При условии рабочего тока (3,2 в) Задержка перегрузки по току: 100±20 мс (3,7 в) 100±20мс (3,2 в) Метод восстановления защиты от перегрузки по току: выключение нагрузки (3,7 в) Выкл. Нагрузки (3,2 В) Защита от короткого замыкания: Да, он имеет (3,7 в) Да, есть (3,2 в) Задержка защиты от короткого замыкания: 450±150us (3,7 в) 450±150us (3,2 V) Метод восстановления защиты от короткого замыкания: Выкл. Нагрузки (3,7 в) Выкл. Нагрузки (3,2 В) Высокотемпературная защита: 75±5℃ (3,7 в) 75±5℃ (3,2 V) Высокотемпературное восстановление: 53±14℃ (3,7 в) : 75±14℃ (3,2 в) Баланс напряжения включения: 4,175 ±0. 025 в (3,7 в) 3,475 ±0. 025 в (3,2 в) Ток баланса: 90±10mA (3,7 в) 75±10mA (3,2 V) Напряжение баланса: 4,165 ±0. 025 в (3,7 в) 3,465 ±0. 025 в (3,2 в)

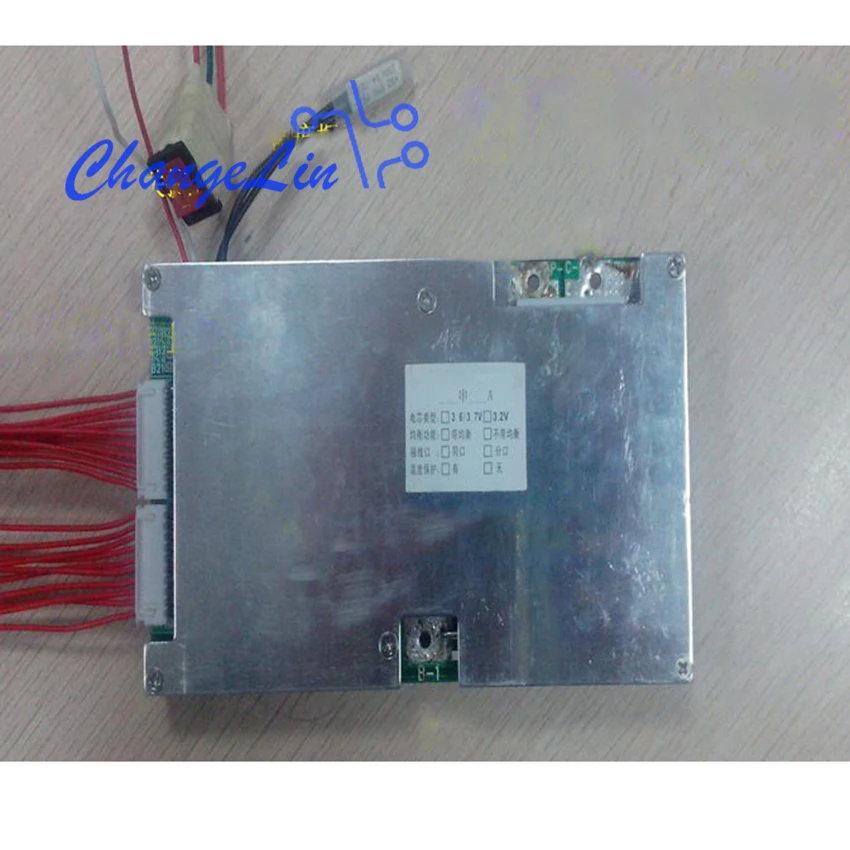

1. Полное изображение платы защиты. Каждая Защитная плата поставляется с набором кабеля длиной 500 мм.

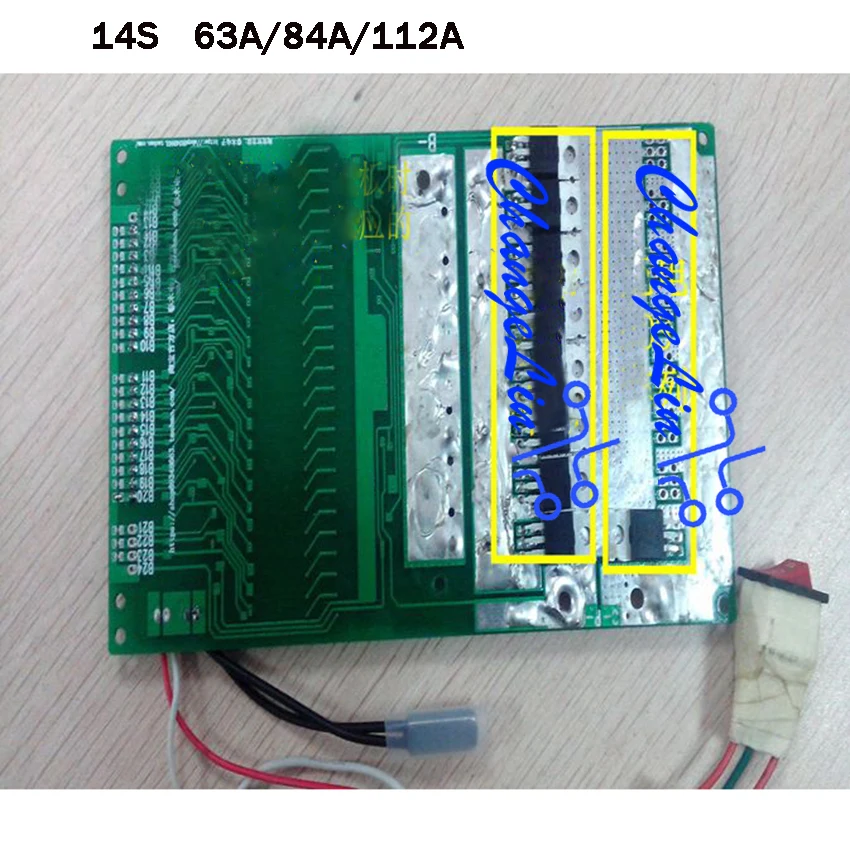

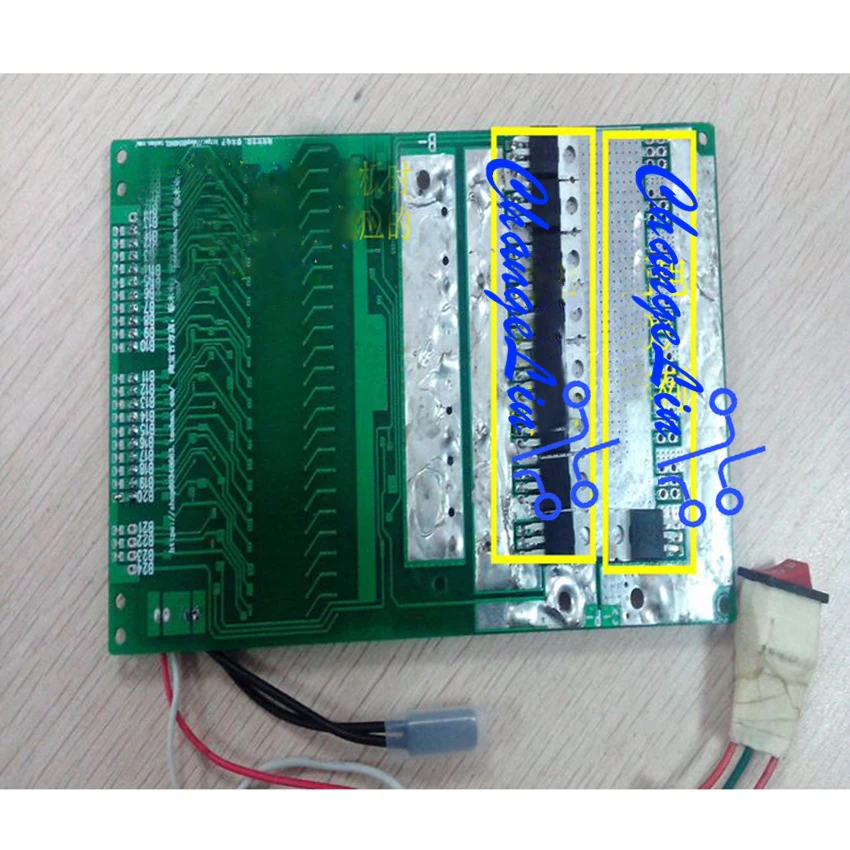

2. Детальное изображение верхних компонентов. 1) для питания верхняя часть может удерживать максимум до 8 зарядных MOS и 8 разрядных MOS. Он может поддерживать непрерывную разрядку и зарядку под током 56а. И один 3W резистора точности оснащен для каждого разряда MOS. Мощность подписывается и устанавливается больше, чем необходимо, в сочетании с лужеными электрическими проводами, что улучшило его способность принимать тепло и его надежность. 2) рядом с P-pad находится мощный телевизор. Когда плата защиты разряжена, она может эффективно подавить всплеск и повысить надежность. 3) управляющие части спроектированы независимо, каждая часть работает без помех друг друга. 4) слабый переключатель/интерфейс блокировки малого тока (SW) закреплен в левом верхней части. Пользователь может изменить его в соответствии с потребностями. Способ модификации: Снимите резистор 0 Ω рядом с SW и Подключите переключатель.

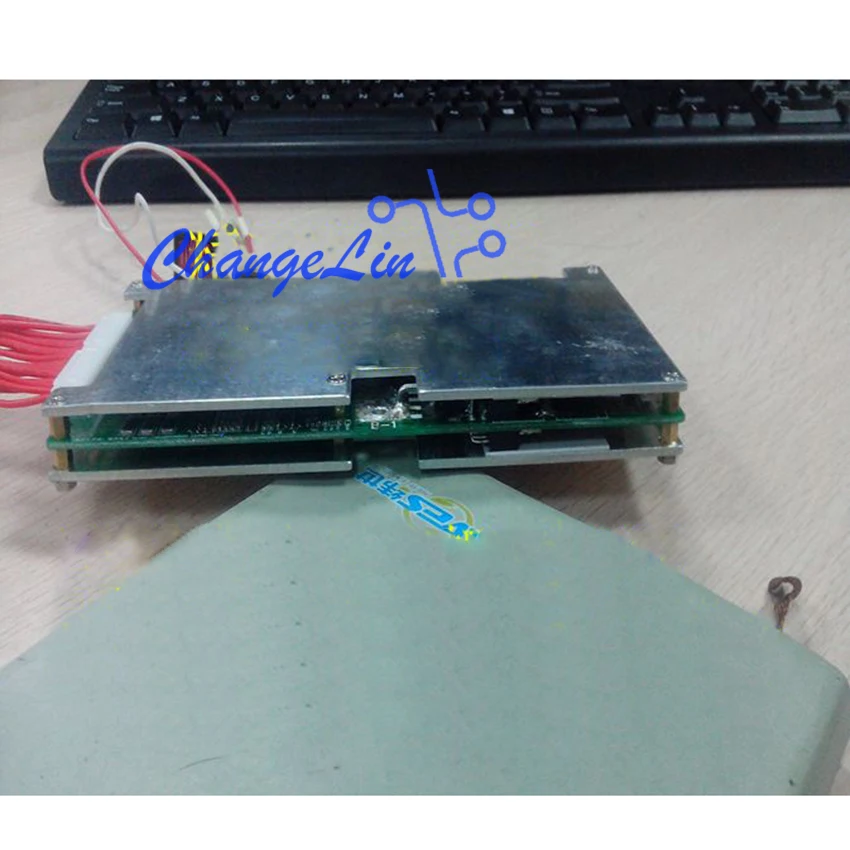

3. Когда вы выбираете продукт, работающий на токе более 56а, МОП и теплоотвод оснащены в нижней части платы.

4. Когда вы выбираете продукт, работающий при токе до 56а, МОП заменяется на бумагу толщиной 0,5 мм в качестве изолятора и защитной части.

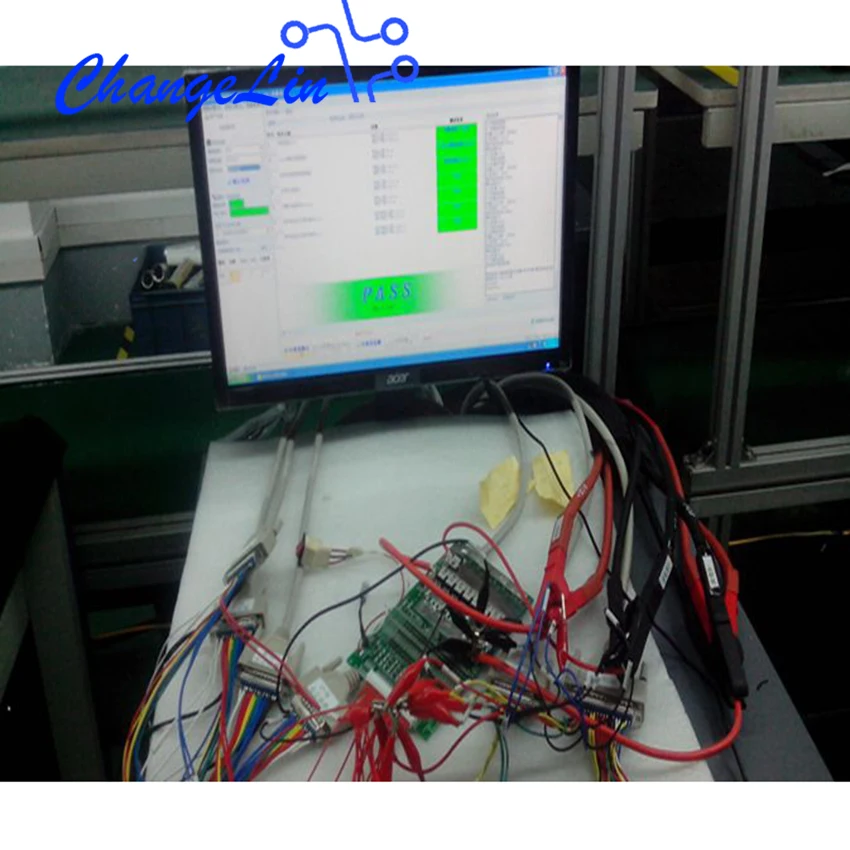

Ниже приведен метод тестирования машины. Если у вас есть какие-либо проблемы с этим, пожалуйста, свяжитесь с нами и видео может быть предоставлено. Тесты машины Каждая плата защиты должна быть отправлена после строгого тестирования параметров прибора, обеспечивая надежное качество каждого проданного продукта.

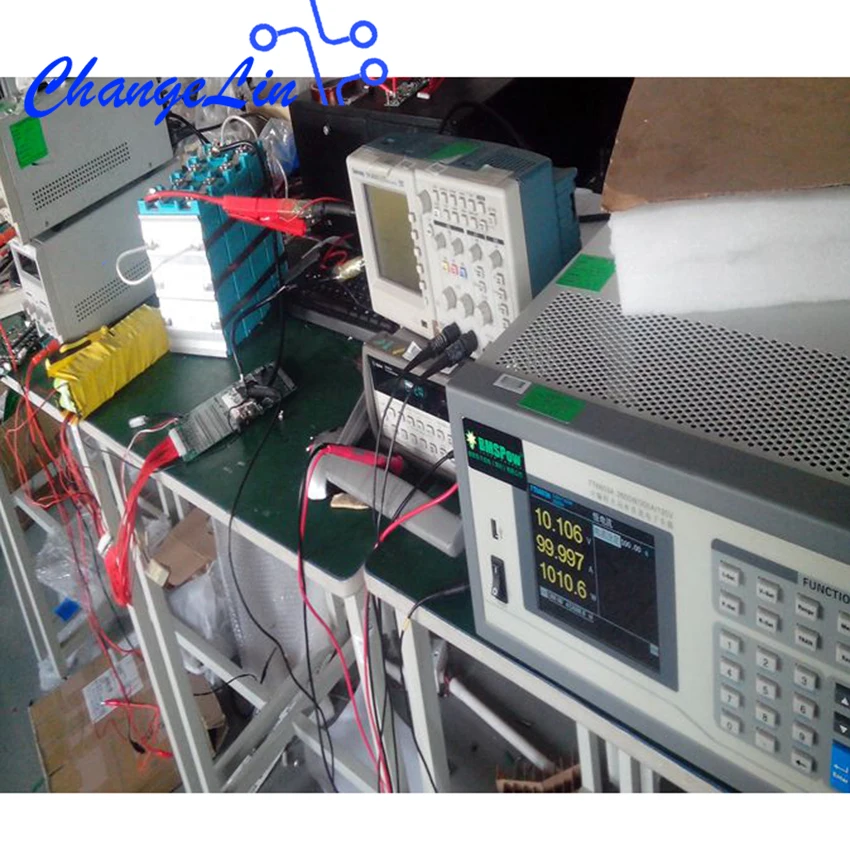

Температура испытание на повышение В процессе проектирования для каждого типа машин требуется стандартное испытание на повышение температуры. Температура поверхности машины меньше 70 ℃ после 10 минут 16 пар MOS 100A разрядов. Другие результаты тестов аналогичны. Ограничен пространством, я не список один за другим.

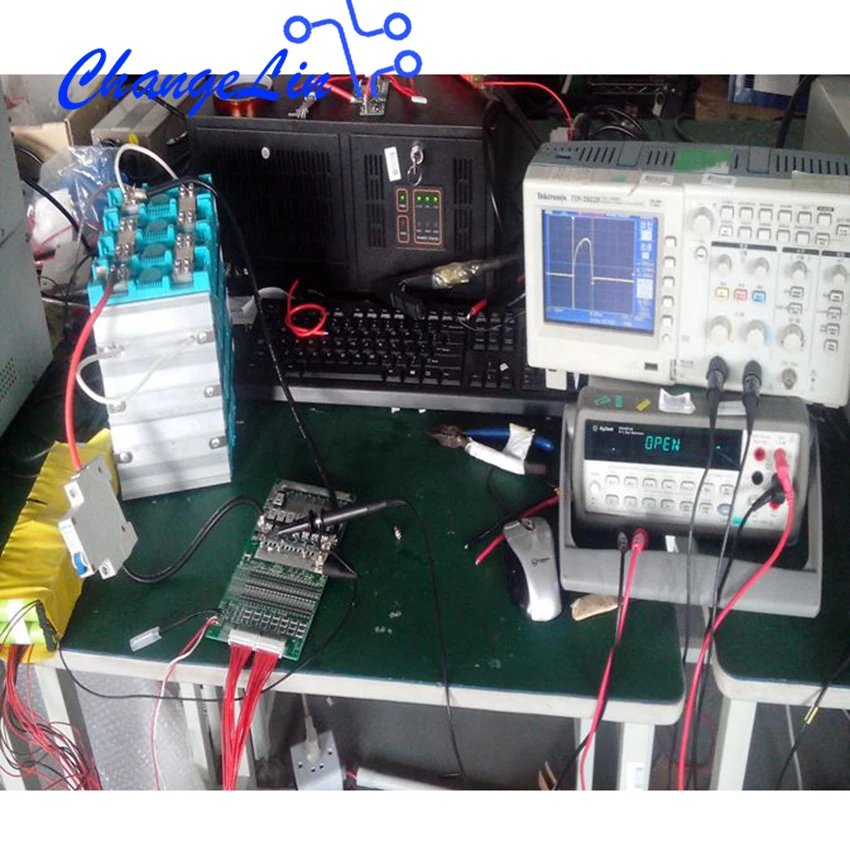

Защита от короткого замыкания, тест В течение интервала 3 S попадание 1 короткого замыкания и продолжайте попадать 100 раз. Все нормально. Выход будет автоматически восстановлен после отключения короткого замыкания. В вашем тесте, если нет такого состояния, воздушный переключатель можно использовать вместо крепежа, эффект тот же.

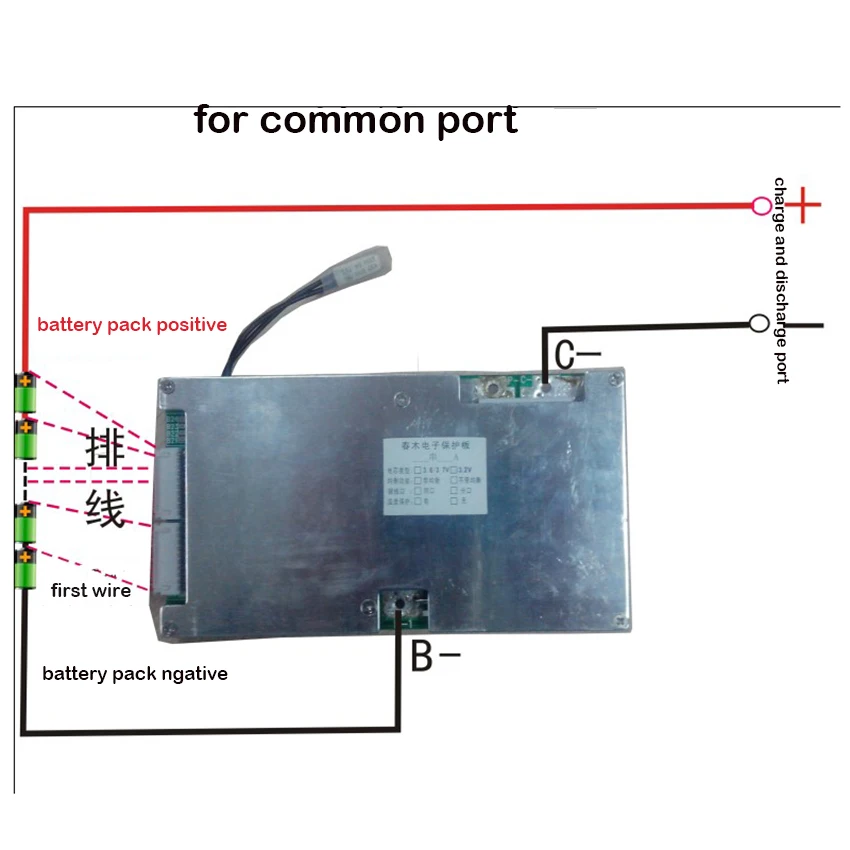

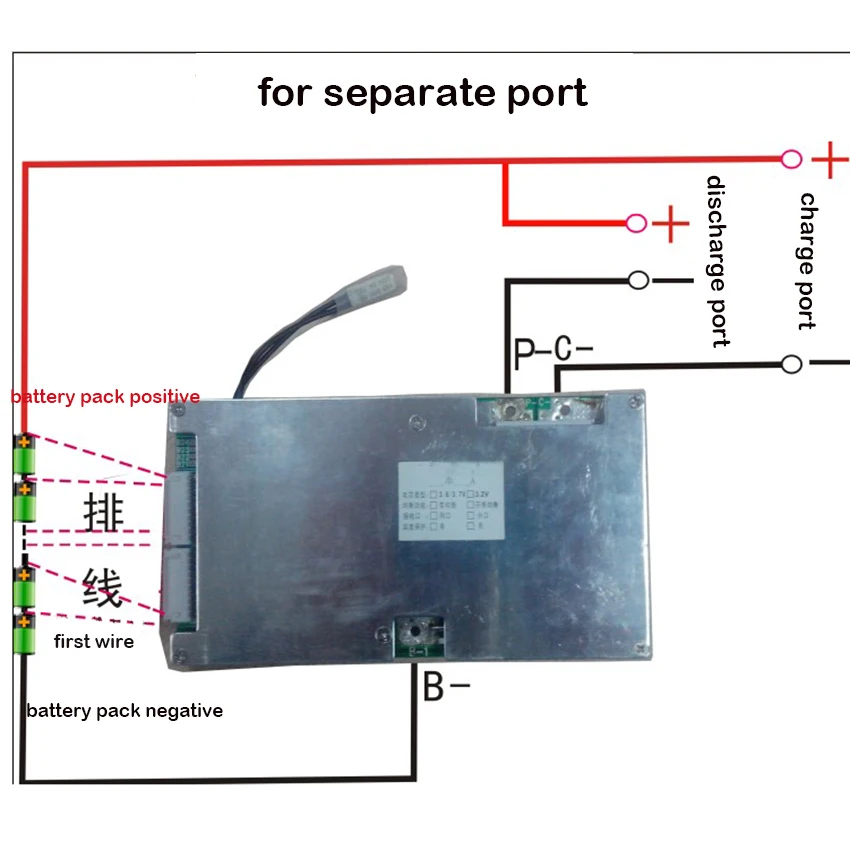

5. Изображение подключения проводов
