Список доставки:

• ATПрошивка = 1 шт.Модуль прошивки
• TTПрошивка = 1 шт.Прозрачный модуль прошивки передачи

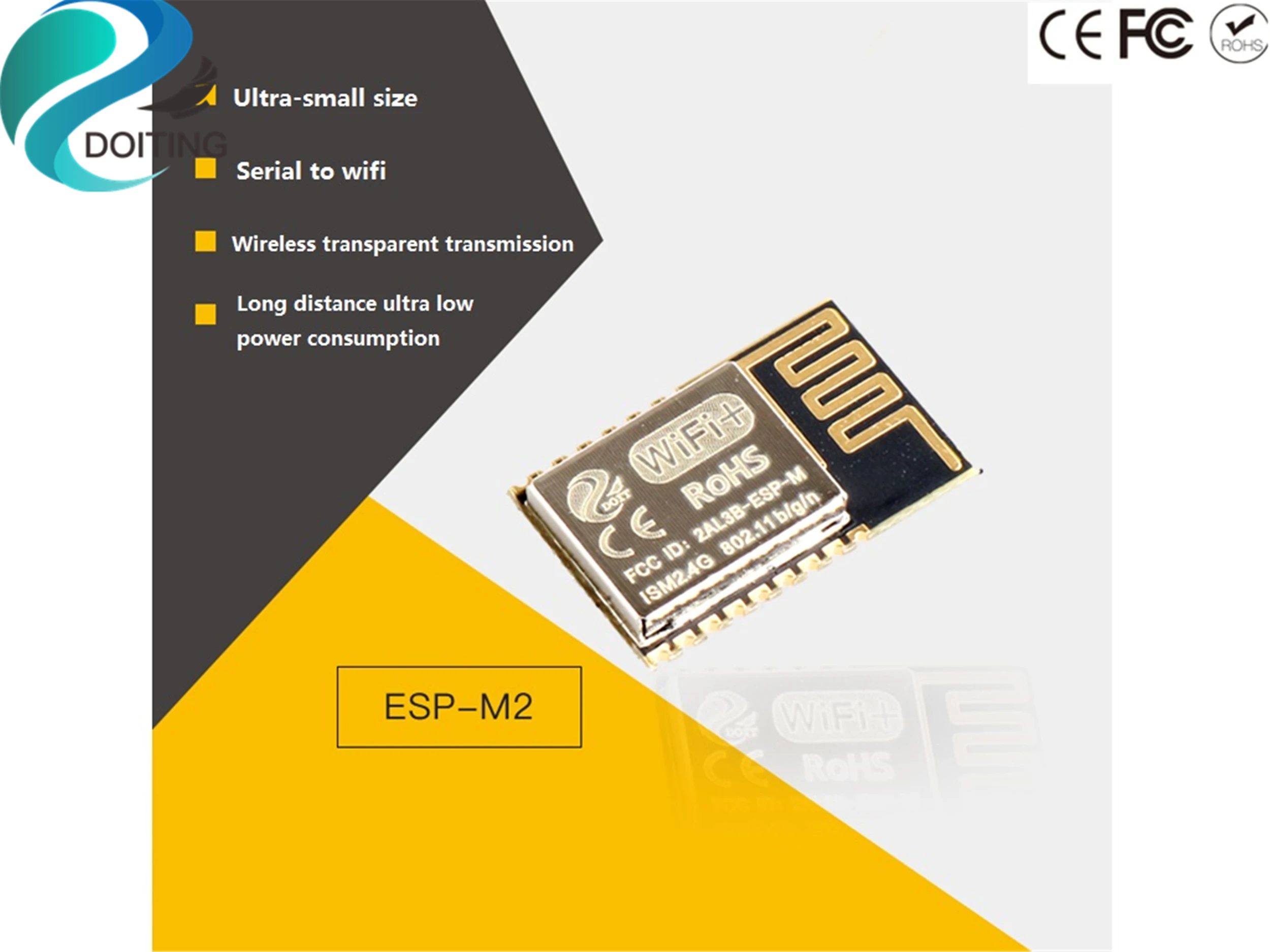

Особенности:

• Ультра-маленький размер;
• Серийный до WiFi;
• Беспроводная Прозрачная передача;
• Большое расстояние ультра низкое энергопотребление;
• Может использоваться внешняя антенна.
• Высокая термостойкость до 125 °C
• Полностью совместим с ESP8266, исходный код может быть непосредственно портирован.

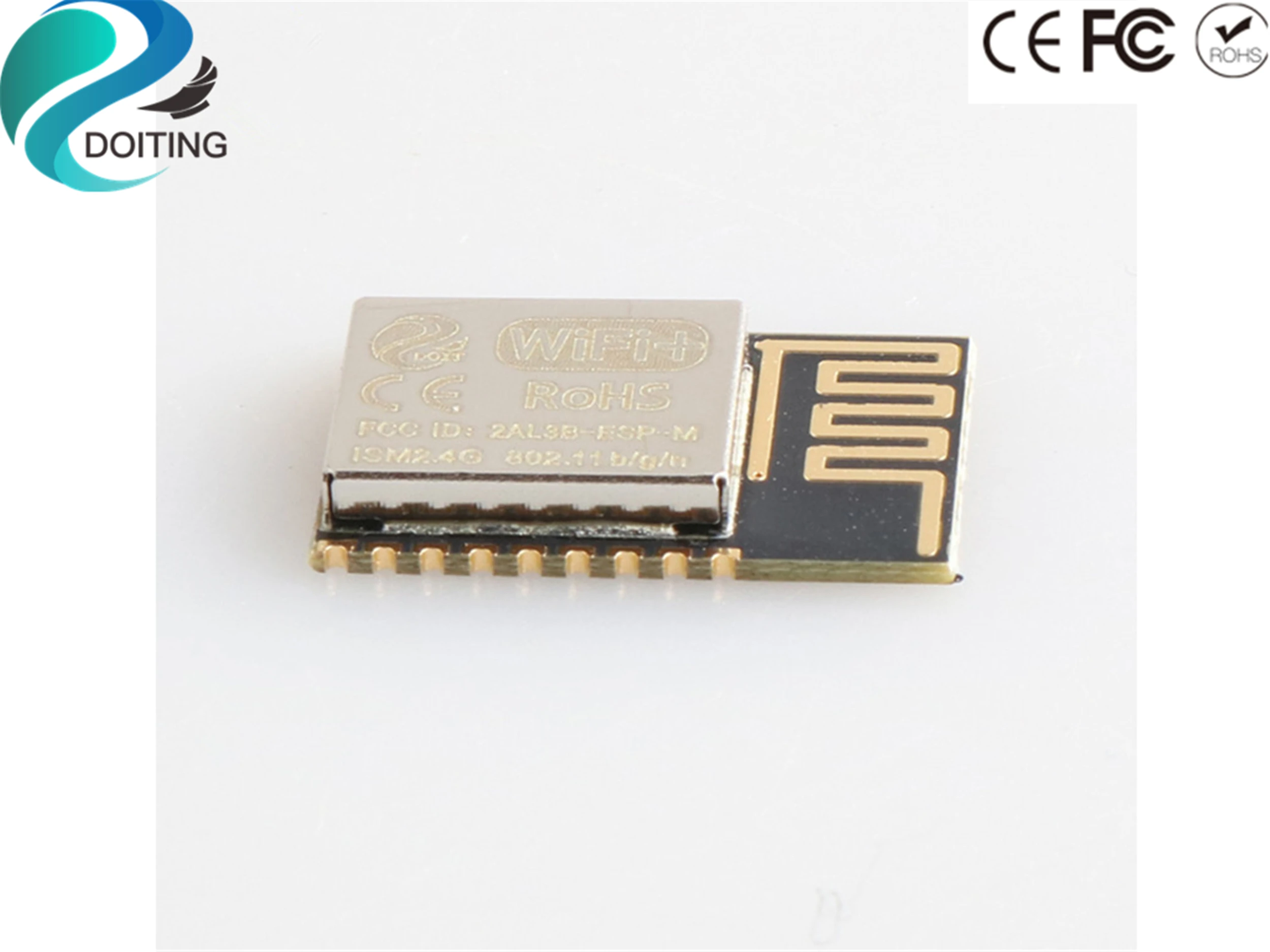

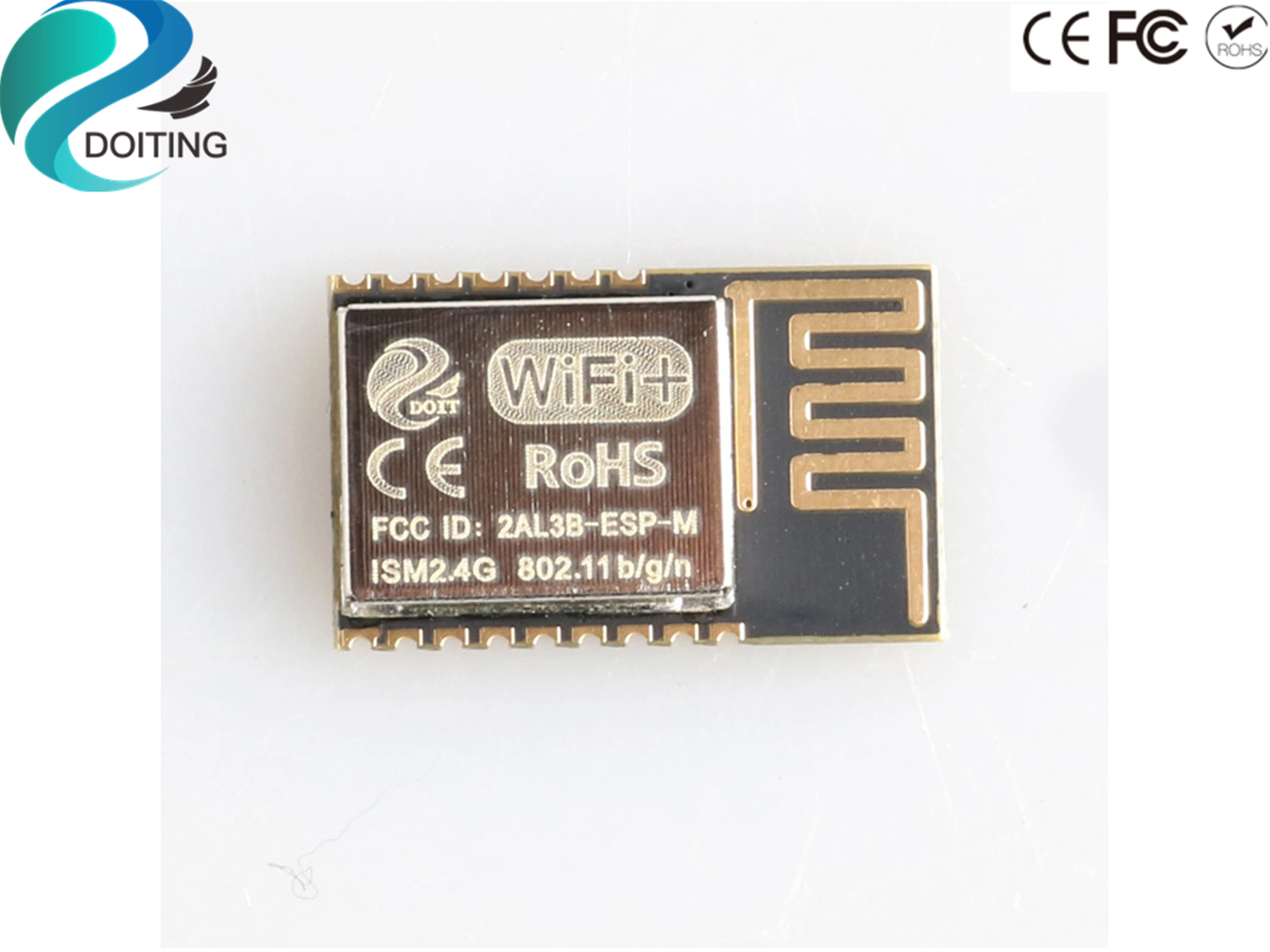

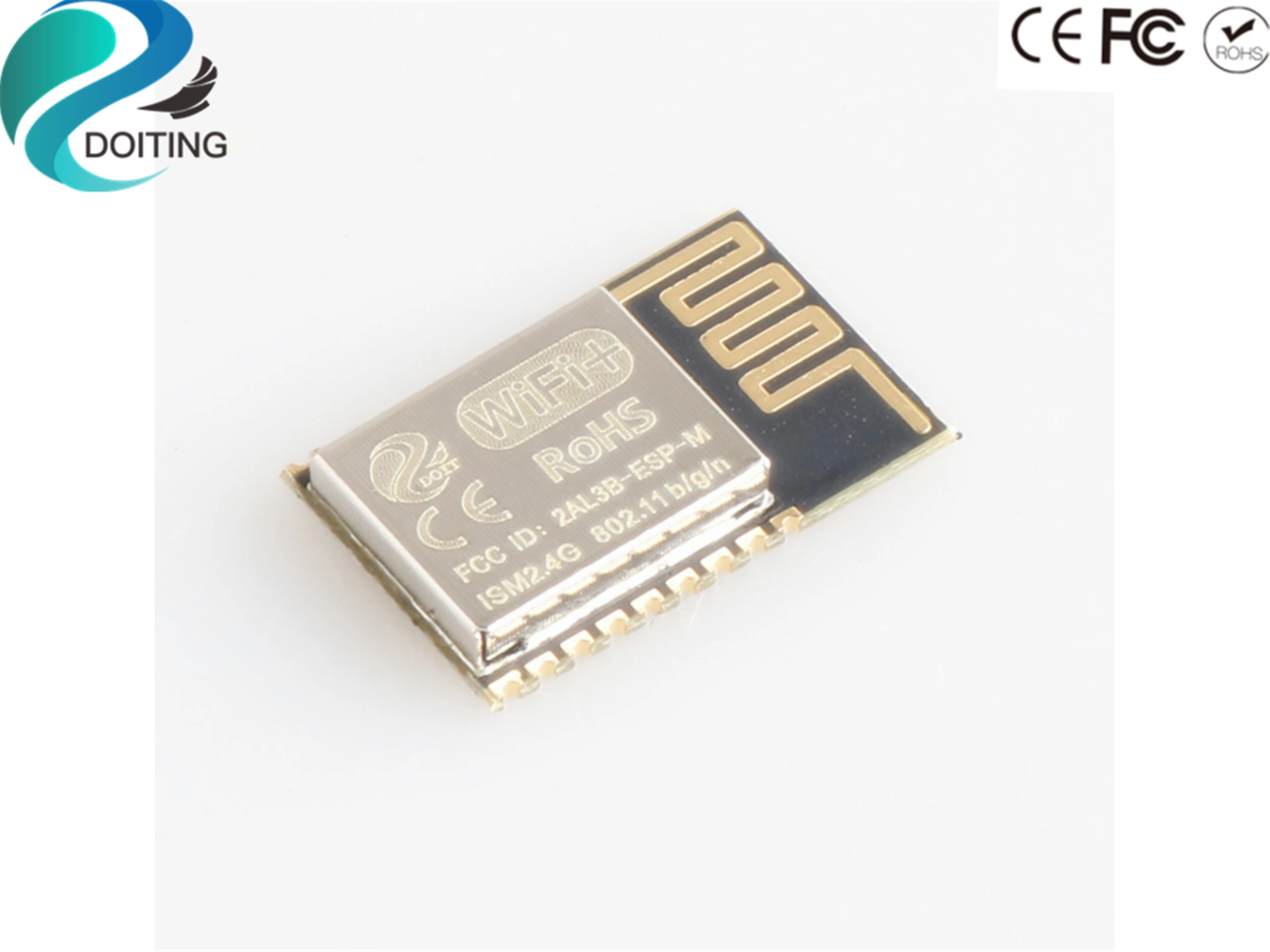

• Основной процессор модуля ESP-M2 использует экономичный чип ESP8285. Чип интегрирует расширенная версия из Tensilica для L106 серии Diamond 32-битный двухъядерный процессор в меньшем посылка с встроенной SRAM. ESP8285 имеет полную сетевую функцию Wi-Fi, которая может использоваться независимо или в качестве раба для других хост MCUs. Когда ESP8285 размещает приложение, оно может быть запущено непосредственно с внешней вспышки. Встроенный кэш помогает повысить производительность системы и оптимизировать систему хранения. Кроме того, ESP8285 может использоваться в качестве адаптера Wi-Fi через SPI/интерфейс SDIO или I2C/UART порт и может быть применен к любому микроконтроллеру на основе дизайна.

Параметры:

Характеристики SOC:

• Встроенный Tensilica L106 сверхнизкий уровень мощности 32-битный микропроцессор с 80 MГц и 160 МГц Частота поддержки, RTOS поддержка
• Встроенный TCP/IP протокол стек
• Встроенный 1 10 бит высокой точности ADC
• Периферийный интерфейс HSPI, UART, I2C, I2S, ИК-пульт дистанционного управления, ШИМ, GPIO
• Глубокий сон сохраняет ток при 10 А и ток отключения менее 5 А
• Пробуждение, подключение и передача пакетов в течение 2 мс
• В режиме ожидания потребеление энергии в режиме ожидания составляет менее 1,0 МВт (DTIM3)
• Встроенная вспышка SPI 1 Мбайт

Функции Wi-Fi:

• Поддержка 802,11 b/g/n/e/i
• Поддерживающая станция, режим SoftAP, SoftAP + STA
• Поддержка Wi-Fi Direct (P2P)
• Поддерживает аппаратное ускорение CCMP (CBC-MAC, счетчик), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC
• Обнаружение P2P, режим P2P GO/режим GC и управление питанием P2P
• WPA/PA2 PSK и WPS
• 802,11 i функции безопасности: предварительная аутентификация и TSN
• Поддержка для 802.11n (2,4 ГГц)
• 802,1 h/RFC1042 упаковка рамы
• Бесшовная поддержка роуминга
• Поддержка удаленного обновления и облачного обновления OTA
• Поддержка Smart Config (включая устройства Android и iOS)

Периферийные устройства модуля:

• 2xUART
• 1xADC
• 1xEn
• 1x Пробуждение pin
• 1xHSPI
• 1xI2C
• 1xI2S
• До 10xGPIOs
• Диапазон рабочих температур: -40 °C-125 °C
• Размер модуля: 12,3 мм × 20 мм

Сценарий применения:

• Бытовая техника
• Домашняя Автоматизация
• Умная розетка, умный светильник
• Сетчатая сеть
• Детский монитор
• Ip-камера
• Сенсорные сети
• Переносная Электроника
• Идентификационная метка безопасности
• Информация о беспроводном местоположении
• Маяк беспроводной системы позиционирования
• Промышленный беспроводной контроль

Примечание:

• Модуль подача напряжения 3,3 V DC и сейчас у нас 500mA или больше;
• Wi-Fi модуль IO Максимальный выходной ток составляет 12 мА;
• Wi-Fi модуль NRST pin активен низко; EN enable pin активен высоко;
• Модуль Wi-Fi входит в режим обновления: GPIO0 находится на низком уровне, затем модуль сбрасывается и включается; Модуль Wi-Fi входит в обычный рабочий режим: GPIO0 находится на высоком уровне, И модуль сбрасывается и питается.
• RXD модуля Wi-Fi подключен к TXD внешнего MCU, и TXD модуля Wi-Fi подключен к RXD внешнего MCU.
• Больше документов можно загрузить на wiki.doit.am.
