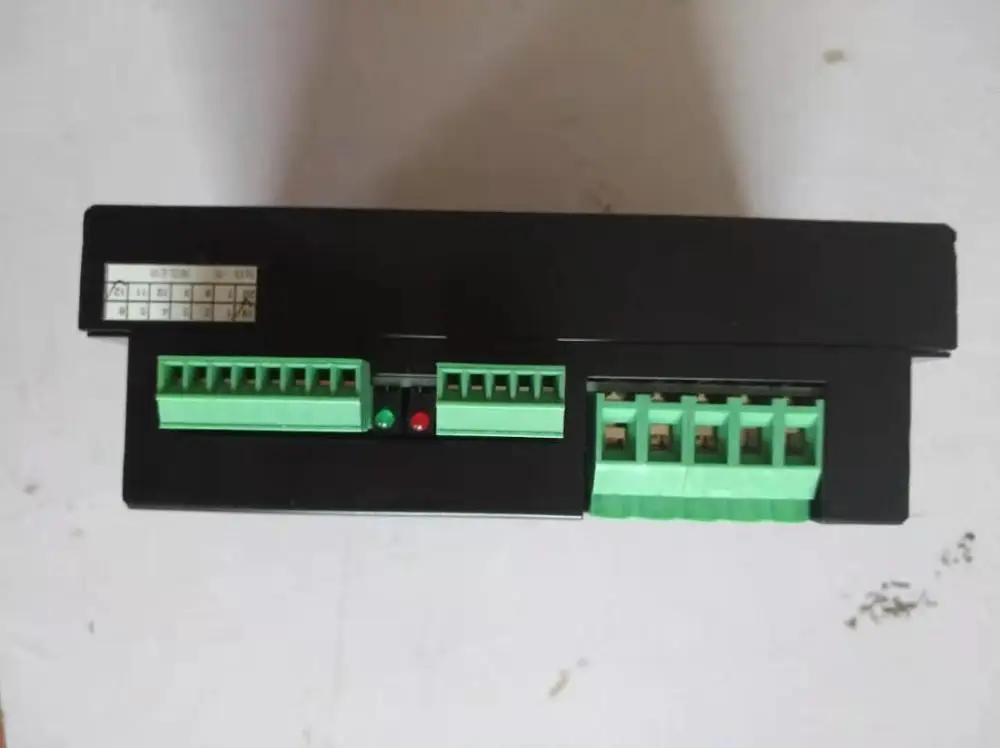

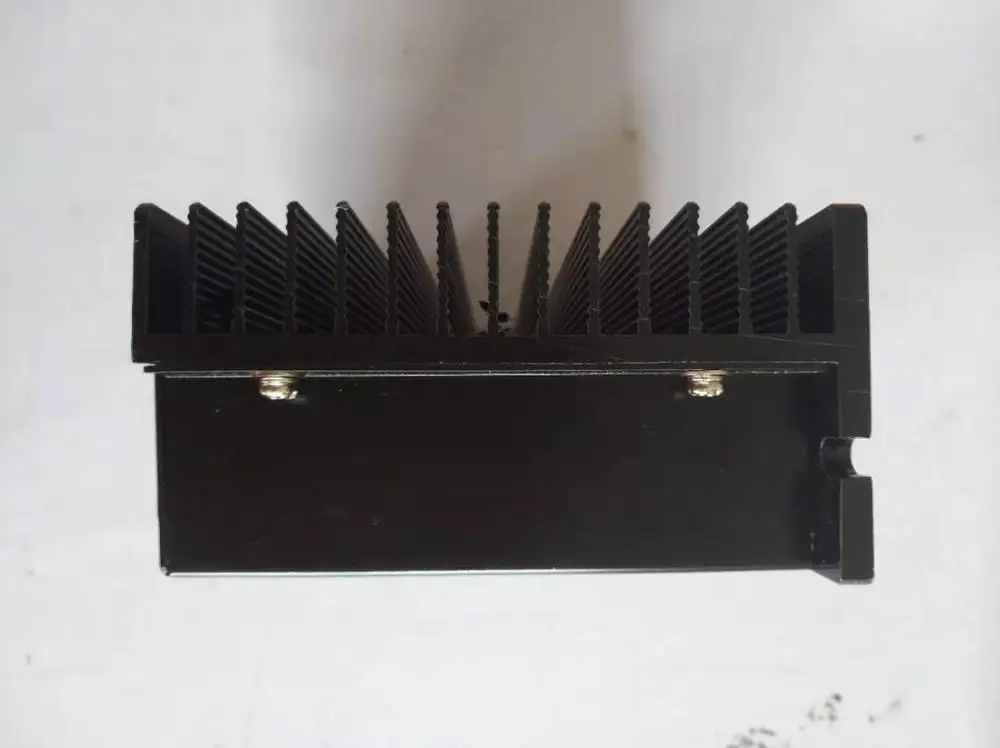

TD-430 бесщеточный двигатель постоянного тока 20VDC-50VDC выходной максимальный ток

TD-430 бесщеточный двигатель постоянного тока 20VDC-50VDC выходной максимальный ток 40A
TD-430 бесщеточный двигатель постоянного тока 20VDC-50VDC выходной максимальный ток 40A
TD-430 бесщеточный двигатель постоянного тока 20VDC-50VDC выходной максимальный ток 40A
TD-430 бесщеточный двигатель постоянного тока 20VDC-50VDC выходной максимальный ток 40A
92% чел. понравился этот товар!
В наличие
Распродажа! Осталось: 08:08:08
301,09 руб.



TD-430 бесщеточный двигатель постоянного тока 20VDC-50VDC выходной максимальный ток 40A для 1000 Вт ниже бесщеточный двигатель постоянного тока

Драйвер TD-430 использует высокопроизводительный специальный бесщеточный чип драйвера постоянного тока в США, который подходит для вождения небольших и средних бесщеточных двигателей постоянного тока. Благодаря новой технологии PWM двигатель работает на высокой скорости, низкой вибрации, низком уровне шума и стабильной работе. Диапазон контроля скорости значительно улучшен по сравнению с общим приводом. Максимальная скорость используется для высоких скоростей 20000 ОБ/мин. Ниже приведены специальные вещи обратить внимание: 1. Не забудьте выключить питание, когда проводка будет выполнена. 2. После отключения источника питания постоянного тока индикатор на драйвере двигателя не гаснет, что указывает на то, что во внутренней мощности привода все еще существует опасность. Не прикасайтесь к внутренним схемам и компонентам. 3. Абсолютно невозможно изменить детали или проводку Внутри привода. 4. Никогда Не подключайте Входные клеммы привода + A T, GND и U, V, W к выходным клеммам переменного тока. 5. Эта серия приводов используется для управления переменной скоростью работы бесщеточных двигателей постоянного тока. Он не может быть использован в двигателях переменного тока, щеточных двигателях постоянного тока или в других целях. 6. Эта серия дисков не может использоваться в ситуациях, когда требуется Личная безопасность, например, устройства для поддержания жизни. 7. Не выдерживайте испытание напряжения на компоненты внутри привода, так как полупроводник, используемый в приводе, легко поврежден в результате поломки высокого напряжения. 8. Печатная плата драйвера имеет cmos-ic, который чрезвычайно восприимчив к статическому электричеству, поэтому не прикасайтесь к плате руками, пока не будете принимать антистатические меры. 9. Даже если двигатель остановлен, основные Контурные клеммы привода могут по-прежнему иметь напряжение. 10. Только квалифицированные специалисты мотора могут установить, проволоку и отремонтировать привод. 11. Когда соединение между двигателем и драйвером слишком длинное, необходимо использовать экранированный провод. Экранированная сетка должна быть заземлена. Если в окружающей среде есть большой источник электромагнитных помех, добавьте магнитное кольцо в провод холла. 12. Пожалуйста, выберите безопасную зону, чтобы установить привод, чтобы предотвратить прямое воздействие высоких температур и солнечных лучей, и чтобы избежать брызг влаги и капель воды. 13. Пожалуйста, не допускайте доступа детей или людей, не связанных с двигателем. 14. Номинальное напряжение установленной в приводе системы питания не должно превышать 50 в, а пиковое напряжение не должно превышать 60 В. 1,3 для хранения Этот продукт должен быть помещен в его упаковке перед установкой. Если машина не используется в настоящее время, для того, чтобы продукт соответствовал гарантии компании и будущего обслуживания, пожалуйста, обратите внимание на следующие элементы при хранении: 1, должен быть помещен в безпылевое, сухое положение 2, место хранения температуры окружающей среды должно быть в диапазоне-20 ° C - 65 ° C 3, относительная влажность места хранения должна быть в диапазоне 0% - 95%, и без конденсации 4, чтобы избежать хранения в коррозионной среде газа, жидкости 5, лучше упаковать его на полку или на столешницу Рабочие условия окружающей среды: Температура окружающей среды: -10 ~ + 40 °C (14 ~ 104 °F) -10 ~ + 50 °C (14 ~ 122 °F) без пылезащитного покрытия Относительная влажность: <90%, без глазури Давление: 86-106Kpa Высота установки: <1000 метров Вибрация: <20 Гц: 9,8 м/s2 (1 г) Макс. 20 Гц-50 Гц: 5,8 m/s2 (0,6 г) Макс 3. Электрические характеристики (Tj = 25 °C) 3,1 DC напряжение 20VDC-50VDC. 3,2 выходной максимальный ток 40А. 3,3 сопротивление изоляции больше чем 500MΩ. Мощность питания Напряжение источника питания может нормально работать между DC20V и DC50V. Драйвер может питаться от нерегулируемого источника питания постоянного тока. Также может быть трансформатор понижающий + мостовой выпрямитель + конденсаторный фильтр. Конденсатор может быть больше 2200μF. Однако будьте осторожны, чтобы не допустить, чтобы пульсация пикового напряжения после выпрямления не превышала 60 в. При использовании регулируемого импульсного источника питания следует отметить, что диапазон выходного тока импульсного источника питания должен быть больше 50А.

Размеры:

Схема регулировки скорости проводки потенциометра:

Схема проводки с аналоговым управлением скорости:

Схема проводки управления скоростью PWM:

Феномен неисправности и устранения:

Терминал CW или терминал CCW активируется на низком уровне, и светящаяся трубка поворачивается от светильник к темноте примерно на одну секунду, драйвер работает, светящаяся трубка длинная, И операция нормальная. Потеря фаз Холла: светодиодный индикатор дважды мигает и темнеет, проверяя сигнал холла. Ток: светящаяся трубка мигает три раза и длинна и темна. Проверьте сигнал зала и проверьте, застревает ли нагрузка. В линии мотора нет короткого замыкания. Линия Холла не подключена: Светодиодный индикатор мигает один раз и в течение длительного времени. Блокировка: светильник светит один раз и пять раз. Проверьте сигнал Холла Отсутствует двигатель или нет сигнала зала: светодиодный индикатор мигает шесть раз и темнеет. Проверьте фазовые линии Холла и двигателя. Низкое напряжение: светильник мигает один раз и семь раз. Проверьте напряжение источника питания.
