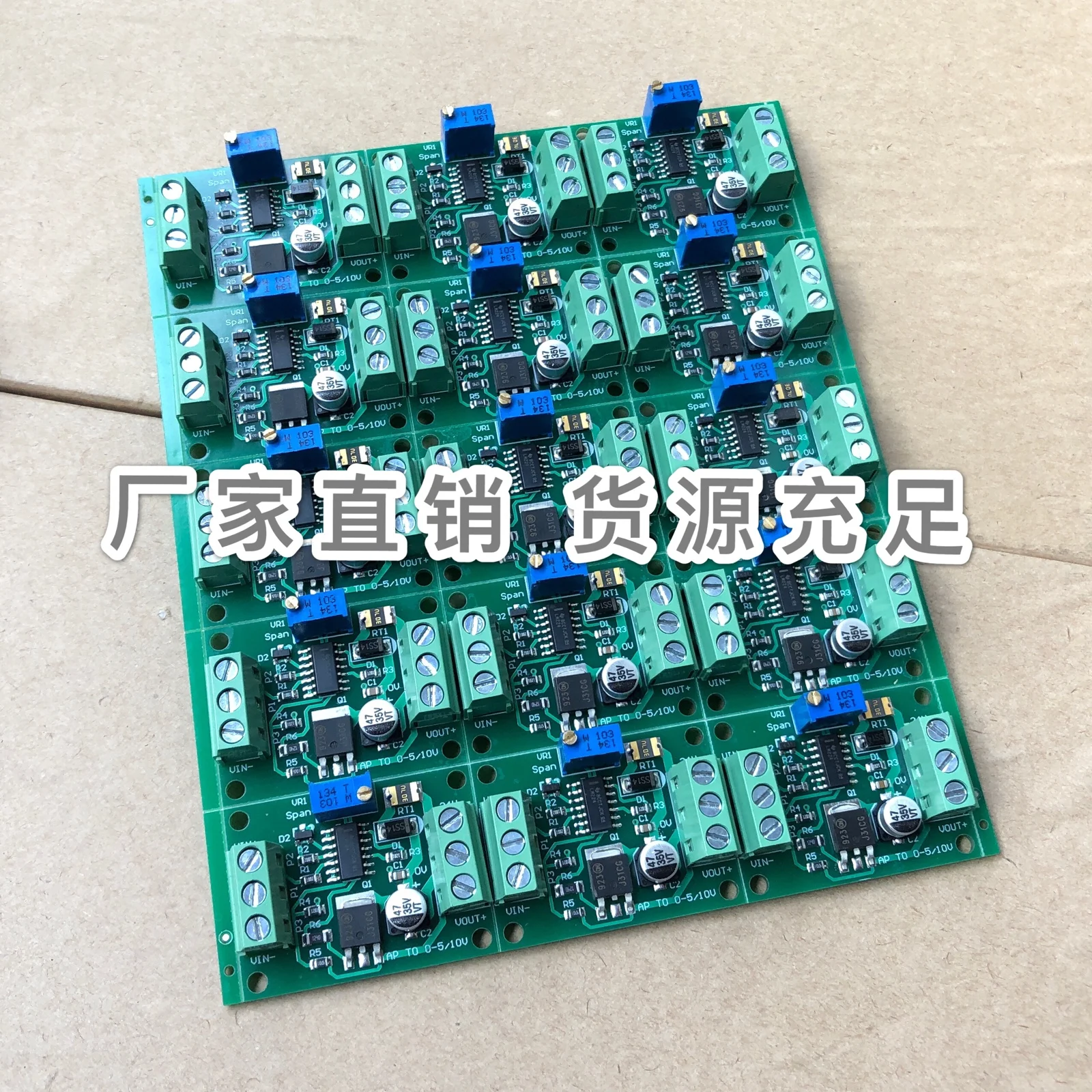

Потенциометр регулятор сопротивления поворот 0-5 / 10 в 0-10 к

Внешний потенциометр этого модуля может выводить сигнал напряжения 0-5 В/10 в.

I. Продукт Особенности

1. Рабочее напряжение 12.5-24VDC.

2. Выходное напряжение 0-5 в или 0-10 В, и ток вождения может достигать 100 мА.

3. Диапазон сопротивления потенциометра от 0-1K до 100K.

4. Размер 40 мм x 30 мм (Длина x Ширина)

Продукт Монтажная схема

24 В: положительный источник питания.

0 В: источник питания отрицательное или выходное напряжение отрицательное

Vout +: выход с положительным напряжением.

P1: первая ступня потенциометра.

P2: вторая ножка потенциометра, то есть средняя ножка потенциометра.

P3: третий штырь потенциометра.

Три. Метод отладки

Например: 0-10K потенциометр до 0-10V выход

1. Подключите первый штырь потенциометра к порту P1 модуля, второй штырь (средний штырь) потенциометра к порту P2 модуля и третий штырь к P3.

2. Положительный Полюс источника питания подключен к порту модуля 24 В, а отрицательный полюс источника питания подключен к 0 В.

3. Установите мультиметр в диапазон напряжения постоянного тока. Подключите красный тестовый провод к порту Vout + модуля и черный тестовый провод к 0 В.

4. Включите питание и установите потенциометр до максимального значения. В это время Настройте потенциометр пролета на модульной плате, чтобы сделать дисплей мультиметра 10,0 в.

'
