Усилитель высокого и низкого напряжения выпрямительный фильтр силовая

Усилитель высокого и низкого напряжения выпрямительный фильтр силовая плата
Усилитель высокого и низкого напряжения выпрямительный фильтр силовая плата
Усилитель высокого и низкого напряжения выпрямительный фильтр силовая плата
Усилитель высокого и низкого напряжения выпрямительный фильтр силовая плата
Усилитель высокого и низкого напряжения выпрямительный фильтр силовая плата
Усилитель высокого и низкого напряжения выпрямительный фильтр силовая плата
91% чел. понравился этот товар!
В наличие
Распродажа! Осталось: 08:08:08
142,81 руб.

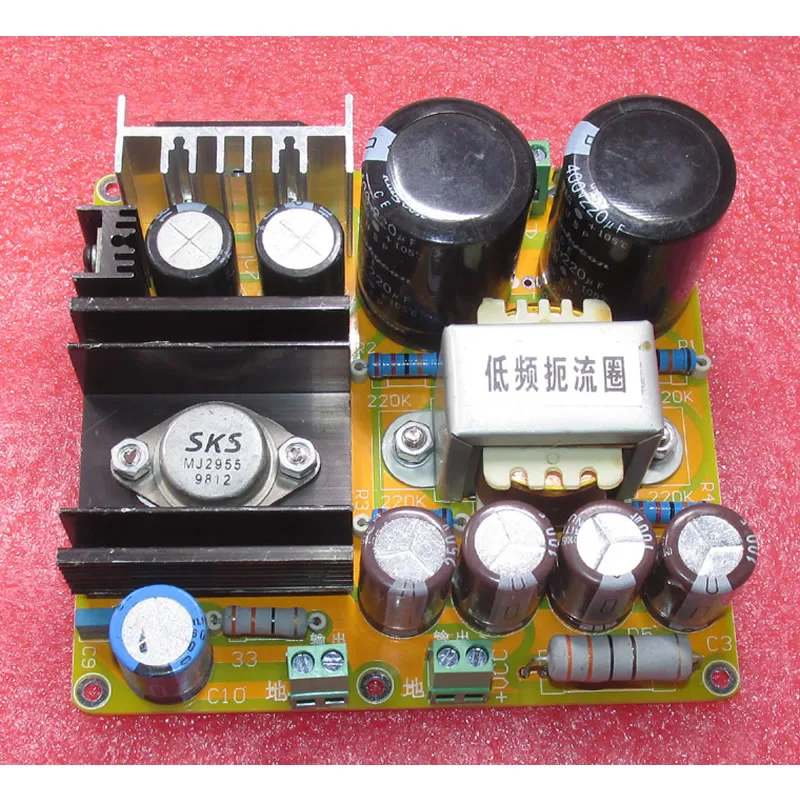

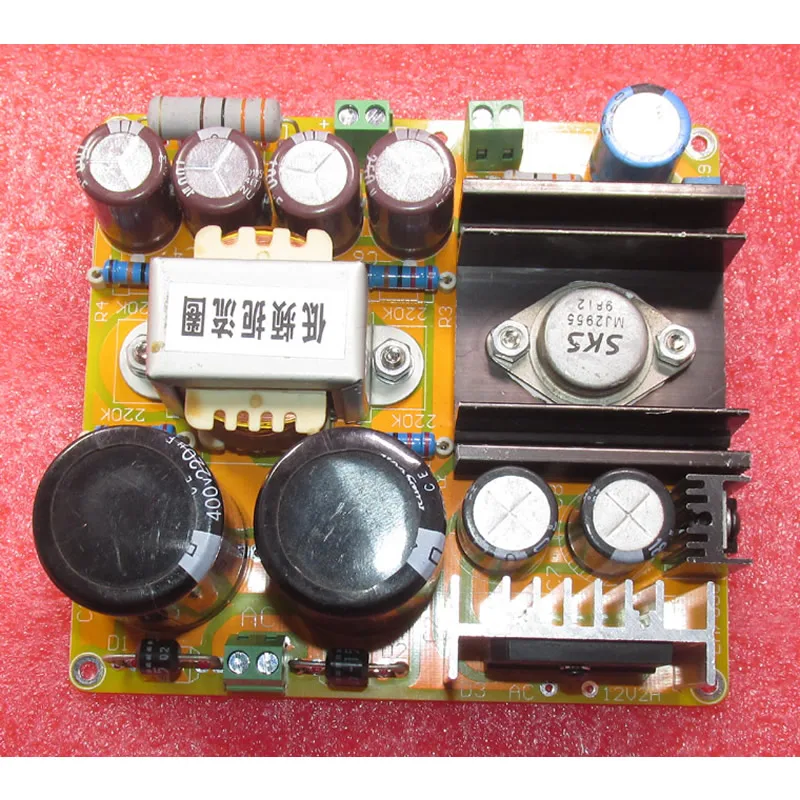

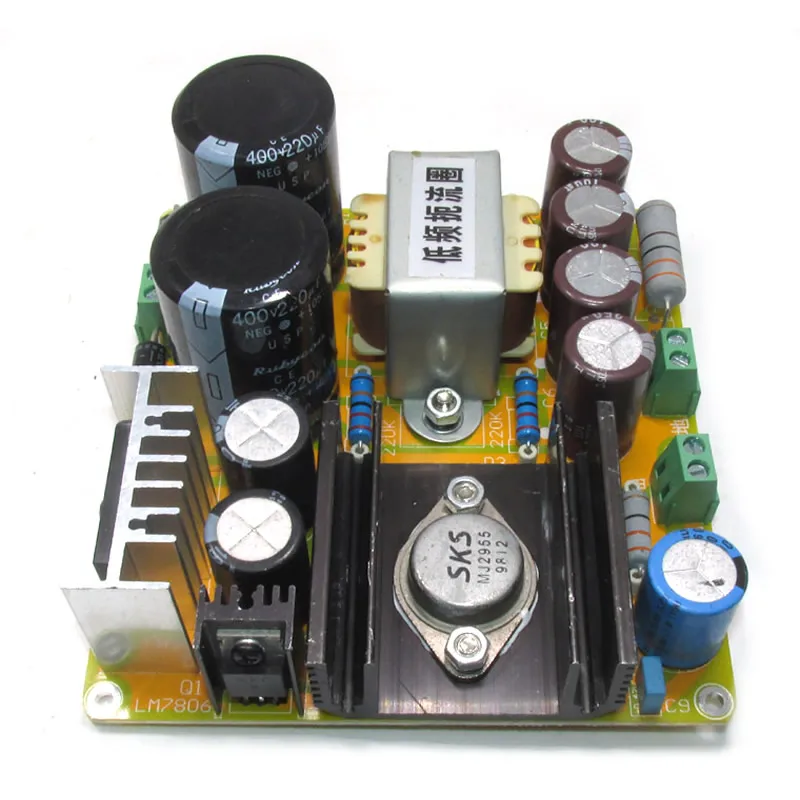

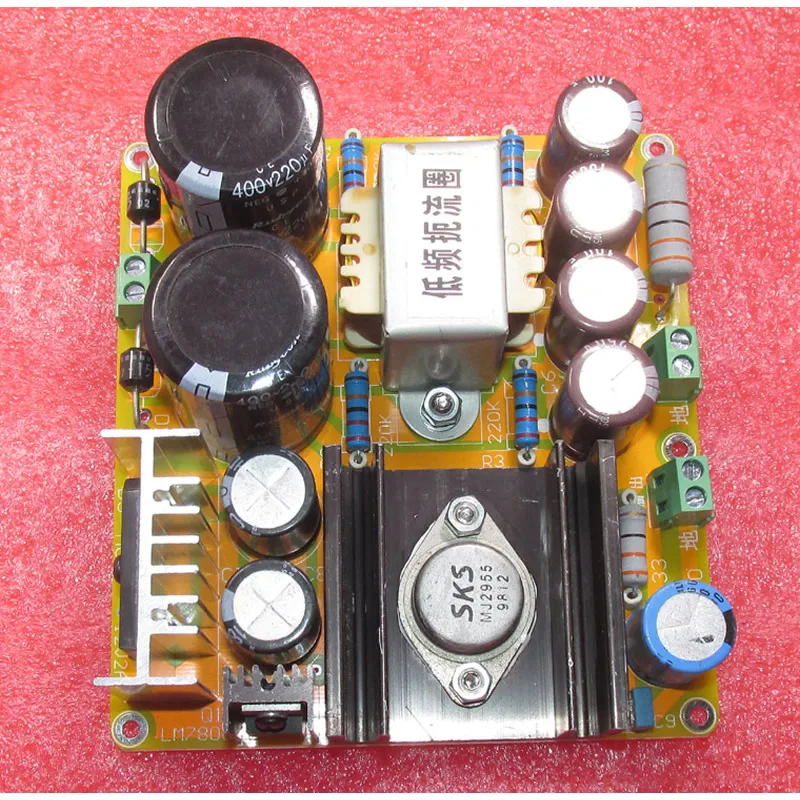

Высоковольтный и низковольтный выпрямительный фильтр силовая плата для трубного усилителя, регулятор напряжения нити высокого тока поддерживающий силовой трансформатор JCDQ76X Размер платы 110 × 120 мм. Изысканная FR4 двухсторонняя Стекловолоконная доска, 2 мм Толстая Высококачественная Двухсторонняя доска. Коэффициент пульсации этой линии чрезвычайно мал, что идеально подходит для желчи переднего электрода/нити трубки. Крепежные отверстия остаются в четырех углах монтажной платы, которая собирается в небольшом объеме. Плата питания состоит из высоковольтной двухволновой полноволновой цепи выпрямителя и цепи стабилизации напряжения фильтра накаливания. Высоковольтный двухслойный полный волновой выпрямитель цепи: одногрупповый Источник питания переменного тока, кристаллический диодный двухслойный выпрямитель, электролитический фильтр + дроссель + электролитический фильтр на выходе.Характеристики цепи: Высоковольтная Одиночная группа 100 В переменного тока может быть поднята до 280 В постоянного тока высокого напряжения через выпрямление напряжения. Ограничено дросселем, ток имеет 25MA 5H и 50MA 1,2 H для усилителя трубки. Есть также 100 мА, 150 мА, 200 мА для пост-сценического усилителя мощности. Резистор R5 3,3 K 5W на плате используется в качестве понижающего напряжения регулировки. Напряжение регулировки сопротивления может быть заменено самостоятельно, или оно может быть непосредственно Подключено через короткое замыкание. Одноблочный низковольтный источник питания переменного тока используется для обмотки нижнего трансформатора, даже с использованием каменного станка трансформатора. По сравнению с общей схемой выпрямителя, влияние переменного тока низкого напряжения и постоянного тока высоковольтных рабочих цепей может быть уменьшено, что является большим преимуществом для качества звука и тембра усилителя. Это еще один классический аудио геймплей подсолнуха. Дроссель расположен в середине шести фильтрующих конденсаторов, образуя filter-образный фильтр, который эффективно фильтрует щебень переменного тока. Канал имеет различные дросселей, высокое напряжение 25MA 5H и 50MA 1,2 H По сравнению с общей схемой выпрямителя, рабочие цепи переменного и постоянного тока имеют небольшое влияние друг на друга, внутреннее сопротивление источника питания меньше, чем у линий выпрямителя полной волны и моста, И динамическая следующая способность хороша для качества звука и тона усилителя). Цикл источника питания переменного/постоянного тока является частью канала звукового сигнала и необходимого канала. Его производительность, эффект и значение самоочевидны. Проверка показывает, что динамическое расширение линии выпрямителя двойного напряжения заполнено, так же, как подушка безопасности, она не будет известна до тех пор, пока она не будет использована. Это также схема выпрямителя, используемая иностранными элитными трубными усилителями. Одногрупповое Низковольтное Электропитание переменного тока, усиление, может уменьшить сложность обмотки трансформатора, используйте только два диода для дальнейшего уменьшения внутреннего сопротивления, вы также можете изменить входное напряжение, чтобы изменить выходное напряжение в соответствии с потребностями. Формула расчета повышающего напряжения: 120 В × √ 2 × 2 = 340 в, то есть 120 В × 3,414 × 2 = 340 в (без нагрузки). Если это источник питания 100 в, формула расчета: 100 в × √ 2 × 2 = 282 в, то есть 100 в × 3,414 × 2 = 282 в (без нагрузки). Включите выпрямление напряжения, напряжение заряжает многоступенчатый конденсатор, напряжение увеличивается, измеряется с помощью счетчика, вы можете видеть, что игла имеет медленно поднимающийся процесс качания, который может уменьшить воздействие на трубку и цепь. Стальная проволока Высокотоковая позолоченная цепь регулятора накаливания имеет напряжение 5 В, 6 в, 10 в, 12 В и другие напряжения постоянного тока для выбора. Трехклеммный регулятор напряжения серии 78 к-3 высокомощному позолоченному току расширения пробоотборной трубки, выходной ток определяется позолоченной силовой трубкой. Высококачественная двухсторонняя паяльная маска PCB, толщина платы 2 мм, импортный плоский мостовой выпрямитель 6A до 25A с радиатором из алюминиевого сплава. Ниссан или импортный 3600μF35V конденсаторный фильтр. Импортный трехклеммный регулятор напряжения серии 78, высокомощный позолоченный пробоотборник и расширение труб, дополнительный радиатор из алюминиевого сплава, ток около 3-5А. Монтажная плата переменного напряжения 2 свинцовых входа, одно напряжение постоянного тока выход. Входное напряжение переменного тока от 5 В до 8 в выше, чем выходное напряжение постоянного тока. Например: вход 9-12 В переменного тока, регулируемый выход 6 В постоянного тока. JCDQ76X готовая доска. JCDQ76X пустая доска.  Заявление: три клеммы, конденсаторы и силовые трубки на плате-это вторая ручная Разобранная продукция. Компоненты на плате отличаются из-за различных партий сборки. Брендовые модели и технические характеристики некоторых компонентов будут немного отличаться. Полученная плата имеет преимущественную силу.





Average Star Rating:
0 out of 5 (0 Ratings)
Пред.товар - След.товар

Отзывов пока нет. Ваш может стать первым.
