New 1.7 Version MMDVM Jumbospot Hotspot Can Oled Display Without Raspberry Pi For VHF UHF Pi-star P25 DMR YSF T0012 |

Это новая версия. Может отображаться напрямую без raspberry pi

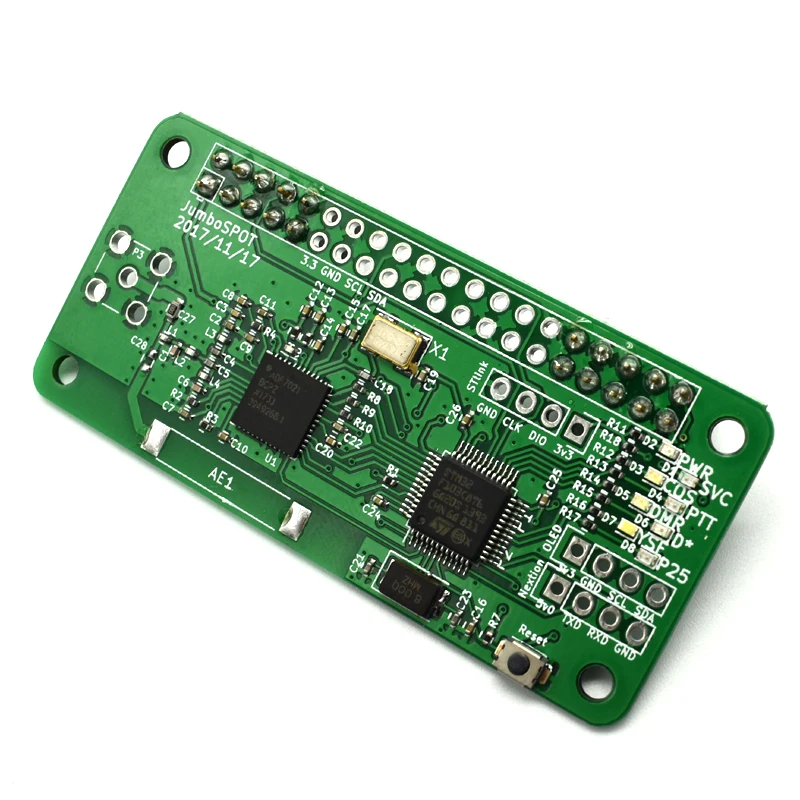

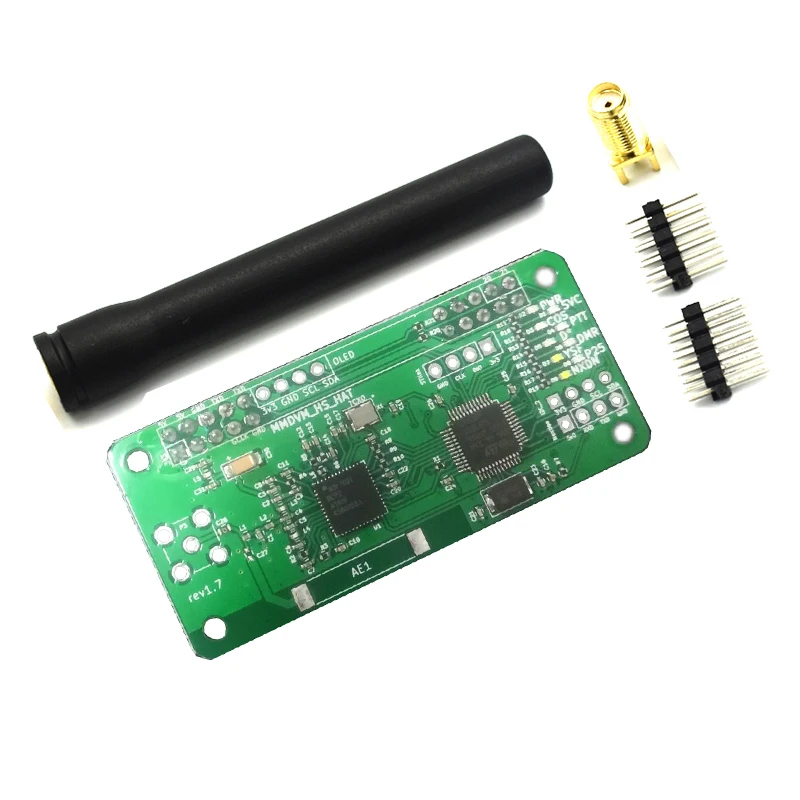

STM32 _ mmdvm_hs шляпа Rev1.7 руководство

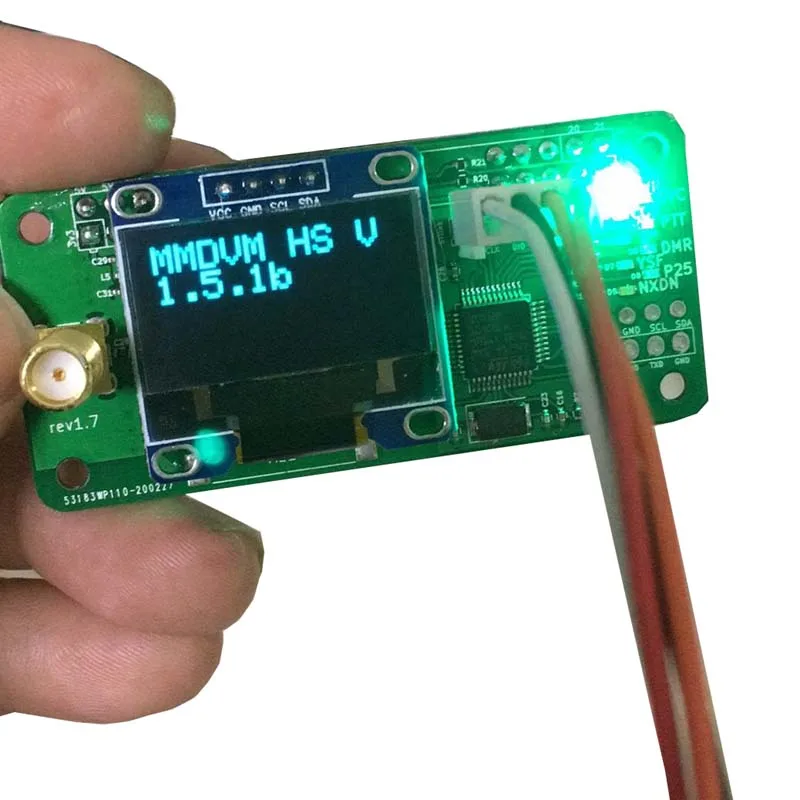

1. Аппаратное дополнение (SDA,SCL)R20,R21 подключение stm32 i2c 2 шина к OLED и raspi. Oled-сообщение pwr включено без RPI с помощью mmdvm_hs custom fw и шины i2c 2.

2. Поддержка связи i2c с raspi

Настройка программного обеспечения Pi-star и оборудования raspberry (rpi 0-3) для нового pi4b требуется удалить резистор R1.

Режим контроллера:Простой узел

Радиочастота: Freq:144-148, 219-225,(Основной диапазон) 420-475,842-950

Пример: 438.000000

Тип радио/модема:STM32-двм (GPIO)

14,7456 TCXO с rxофсет = 0 txофсет = 0

Быстрый старт:

1. Загрузить изображение//www.pistar.uk/downloads/Напишите на карту

2. Вставьте карту в rpi

3. Подождите, Чтобы загрузиться через 5 минут, подключите wifiУстановка Pi-starПропускМалина

4. ОткрытыйHttp: // pi-star/Админ/
5. Установите freq ,dmr id, режим dmr, добавьте домашний wifi ssid...
Имя пользователя по умолчанию: pi-star
Пароль по умолчанию: raspberry

Для поддержки i2c смены кода MMDVM_HS (от Andy Uribe ca6ukai)-> Конфигурация. h

// Выбор хост-связи:

// # Определить STM32 _ usart1_хост

// # Определить STM32 _ usb_хост

# Определить STM32 _ i2c_хост

Для отключения i2c 2 на raspi и oled просто снимите R20,R21

Обновить новый FW: (pi-star / expert / ssh access / user :pi-star pass:raspberry)

Sudo pistar-mmdvmhshatflash hs_hat

Ps: Обновите Новый FW no oled pwr в сообщении.
