Релейная связь: многокомпонентная сеть 485, связь, основанная на MBDBUS-RTU, по умолчанию адрес связи 1, и пользователь может изменить адрес самостоятельно через инструкции.



Примечание: IN1-IN4 используются для подключения выключателей и считывания статуса переключателя через 485, а не для управления выходом реле через вход.



Статус переключателя IN1-IN4 должен считываться компьютером каждый раз, когда он запрашивается, и данные не могут быть отправлены на 485 активно.



Примечание: IN1-IN4 не может быть подключен к 220 В (некоторые покупатели совершат эту ошибку)



Способ подключения:



IN1-GND (по умолчанию высокий уровень, низкий уровень после включения выключателя) компьютер отправляет инструкции для чтения статуса выключателя.



IN2-GND (по умолчанию высокий уровень, низкий уровень после включения выключателя) компьютер отправляет инструкции для чтения статуса выключателя.



IN3-GND (по умолчанию высокий уровень, низкий уровень после включения выключателя) компьютер отправляет инструкции для чтения статуса выключателя.



IN4-GND (по умолчанию высокий уровень, низкий уровень после включения выключателя) компьютер отправляет инструкции для чтения статуса выключателя.



Размер: 76 мм * 67 мм * 17,5 мм

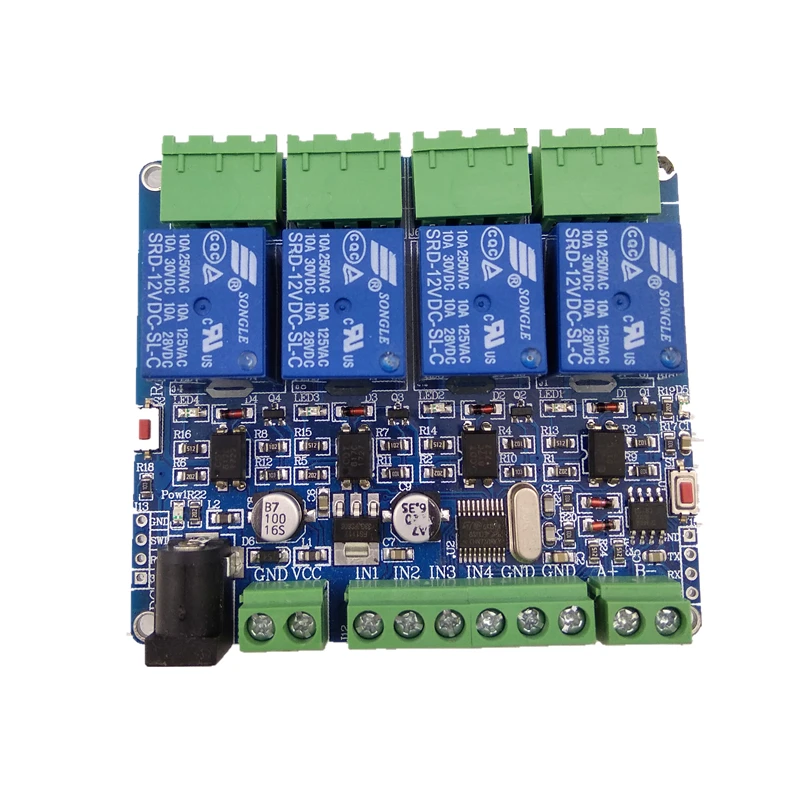

Ресурсы платы:

1. Кнопка сброса S1

2. Светодиодный индикатор D5




1. 4 релейных выхода (один нормально открытый, один нормально закрытый)

2. STM8S103F3 MCU

3. 4 оптопары релейный выход изоляции

4,4 реле закрытого светодиодный индикатор

5. Круговой интерфейс постоянного тока и терминал постоянного тока. Удобное подключение питания (напряжение питания 5 В или 12 В зависит от напряжения реле)

6. 4 входных интерфейса (сухой вход узла, Пассивный вход, подключен к GND)

7. Один интерфейс связи RS485.

8. Индикатор питания

9. Один пользовательский светодиодный светильник

10. Кнопка сброса

11. Интерфейс загрузки для плавания-(STLINK-V2 программа загрузки, пользователи могут разрабатывать программу дважды)





Основная схема развития вторичной программы

1. Светодиодный: подключение к пользователю светодиодный

2. TX RX: подключение к порту 485 и штыревому разъему TTL

3. Кнопка: кнопка пользователя (красная кнопка слева)

4. EN: 485 использовать конец

5. В1-ин4: входной порт непосредственно подключен к терминалу

6.K1 -K4: реле управления выходом

7. Плавание: Программа сжигания J13



Код MODBUS не предоставляется



Команда MODBUS RTU communication:



Команда Modbus RTU

Скорость передачи данных: 9600 8 NONE 1


Этот релейный модуль может общаться в нескольких сетях, и адрес связи может быть установлен через команду последовательного порта. (Инструкции по коммуникациям предоставляются через сетевой диск)



Заводской адрес связи релейного модуля по умолчанию зафиксирован на 1, и команда ассистента последовательного порта:



Примечание: следующие конкретные инструкции по испытаниям предоставляются через сеть

Функция команды:

1. Установите адрес на 2. Прочитайте адрес 3. Прочитайте версию программного обеспечения 4. Прочитайте версию оборудования

Инструкции по выходу:

MODBUS-RTU команда связи:

Код функции: 05-это релейный выход [реле управления Вкл/Выкл]
Код функции: 06-это данные хранения [данные, определенные пользователем, данные пользователя, адресный номер, установленный пользователем. Обычно бесполезно]
Стальная проволока
Команда Modbus RTU
Скорость передачи данных: 9600 8 NONE 1
Шестигранная отправка
Шестигранный прием
Шаги:
1. Программное обеспечение выбирает фиксированную скорость передачи данных 9600
2. Установите адрес (адрес устройства, используемый для связи)
Адрес по умолчанию-1 Инструкция
************************************************** *********************
Диапазон настройки Адреса: 1-255 две инструкции по настройке приведены ниже. Адрес 0-это адрес трансляции (действительный для всех устройств).
Укажите адрес как: 01
Отправка: 00 06 40 00 00 01 5c 1b
Возврат: 01 06 00 00 00 01 48 0A
Укажите адрес как: 02
Отправка: 00 06 40 00 00 02 1c 1a
Возврат: 02 06 00 00 00 02 08 38
Чтение адреса
00 03 40 00 00 01 90 1b
************************************************** *********************
Версия программного обеспечения для чтения
Отправка: 00 03 00 02 00 01 24 1b/【Day】
Возврат: 01 03 02 10 00 B5 84/нет. 10
Отправка: 00 03 00 04 00 01 c4 1a/[месяц] Чтение трансляции (можно подключить только одно устройство, практичное для всех адресов, удобное для тестирования)
Возврат: 01 03 02 4D 61 4C FC/4D[M] 61[A] MAR[March]
Отправка: 00 03 00 08 00 01 04 19/[год] Чтение трансляции (можно подключить только одно устройство, практичное для всех адресов, удобное для тестирования)
Возврат: 01 03 02 20 18 A1 8E/20 18 = 2018
Отправка: 00 03 00 10 00 01 84 1e/[час, минуты]/чтение трансляции (можно подключить только одно устройство, практично для всех адресов, удобно для тестирования)
Возврат: 01 03 02 21 26 21 CE/21:26
Чтение аппаратной версии (версия PCB)
Отправка: 00 03 00 20 00 01 84 11/чтение трансляции (можно подключить только одно устройство, практично для всех адресов, легко проверить)
Возврат: 01 03 02 00 6A 38 6B/6A = 106 = V1.06
Отправка: 01 03 00 20 00 01 85 c0
Возврат: 01 03 02 00 6A 38 6B/6A = 106 = V1.06
************************************************** *********************
[Адрес 1]
Флуоресцентный
Реле 0 включено: 01 05 00 00 FF 00 8C 3A
Реле 0 выключено: 01 05 00 00 00 00 CD CA
Флуоресцентный
Реле № 1 включено: 01 05 00 01 FF 00 DD FA
Реле № 1 выключено: 01 05 00 01 00 00 9C 0A
Флуоресцентный
Реле № 2 включено: 01 05 00 02 FF 00 2D FA
Реле № 2 выключено: 01 05 00 02 00 00 6C 0A
Флуоресцентный
Реле № 3 включено: 01 05 00 03 FF 00 7C 3A
Реле № 3 выключено: 01 05 00 03 00 00 3D CA
Одинарная Инструкция:
0 реле: 01 05 00 00 55 00 F2 9A
Номер 1 релейный флип: 01 05 00 01 55 00 A3 5A
Номер 2 реле: 01 05 00 02 55 00 53 5A
Номер 3 реле: 01 05 00 03 55 00 02 9A
Все закрыто: 01 05 00 ff 00 00 fd fa
Полностью открытый: 01 05 00 ff fc 4a
Полный флип: 01 05 00 ff 5a 00 c7 5a
Стальная проволока
Прочитайте состояние реле № 0: 01 01 00 00 00 01 FD CA
Прочитайте состояние реле № 1: 01 01 00 01 00 01 AC 0A
Прочитайте состояние реле № 2: 01 01 00 02 00 01 5C 0A
Прочитайте состояние реле № 3: 01 01 00 03 00 01 0D CA
Реле № 1 считывает состояние всех каналов: 01 01 00 FF 00 00 3d c9
Стальная проволока
Считывание статуса входного интерфейса
01 02 00 00 00 00 78 0a
Возврат:
01 02 01 01 60 48/1 пресс
01 02 01 02 20 49/ин2 пресс
01 02 01 04 A0 4B/IN3 пресс
01 02 01 08 A0 4E/IN4 пресс
