Так как рост цен на этот товар вызванный нехваткой запасов,2,8 дюйма RPi ЖК-дисплей (A)Или3,5 дюйма RPi ЖК-дисплей (A)Рекомендуется в качестве замены.

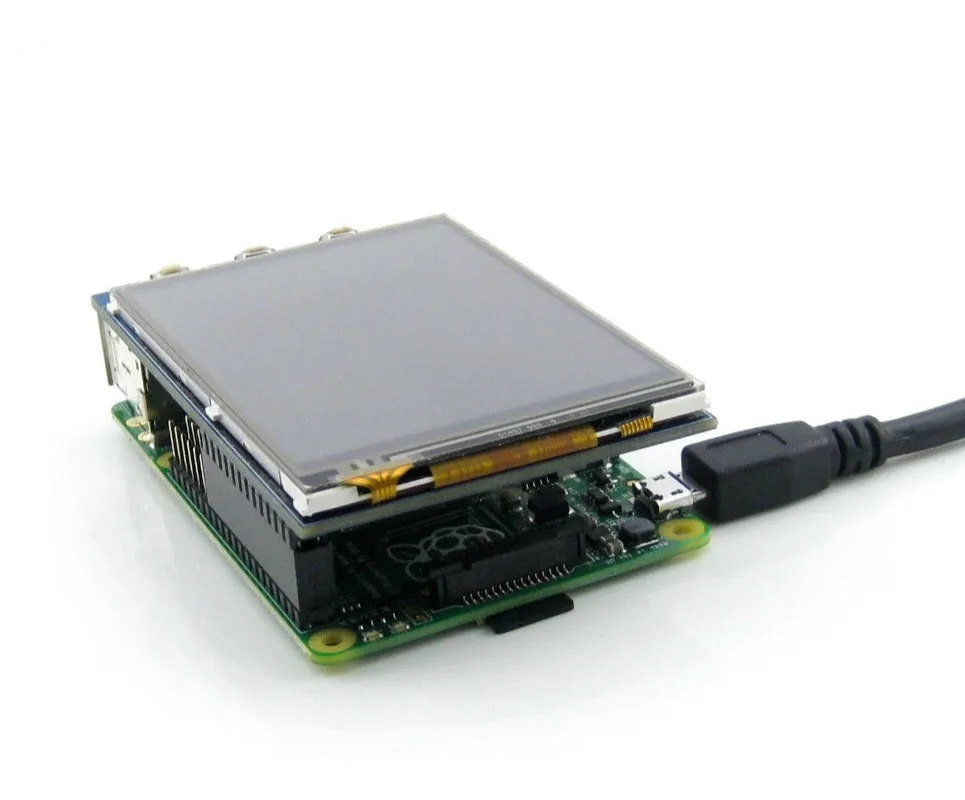

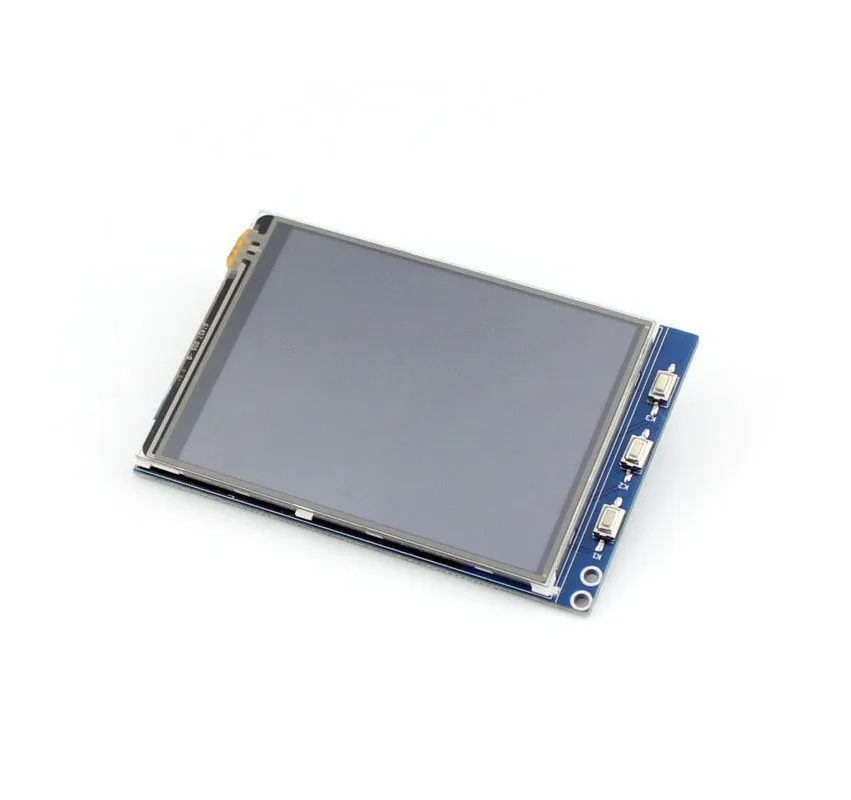

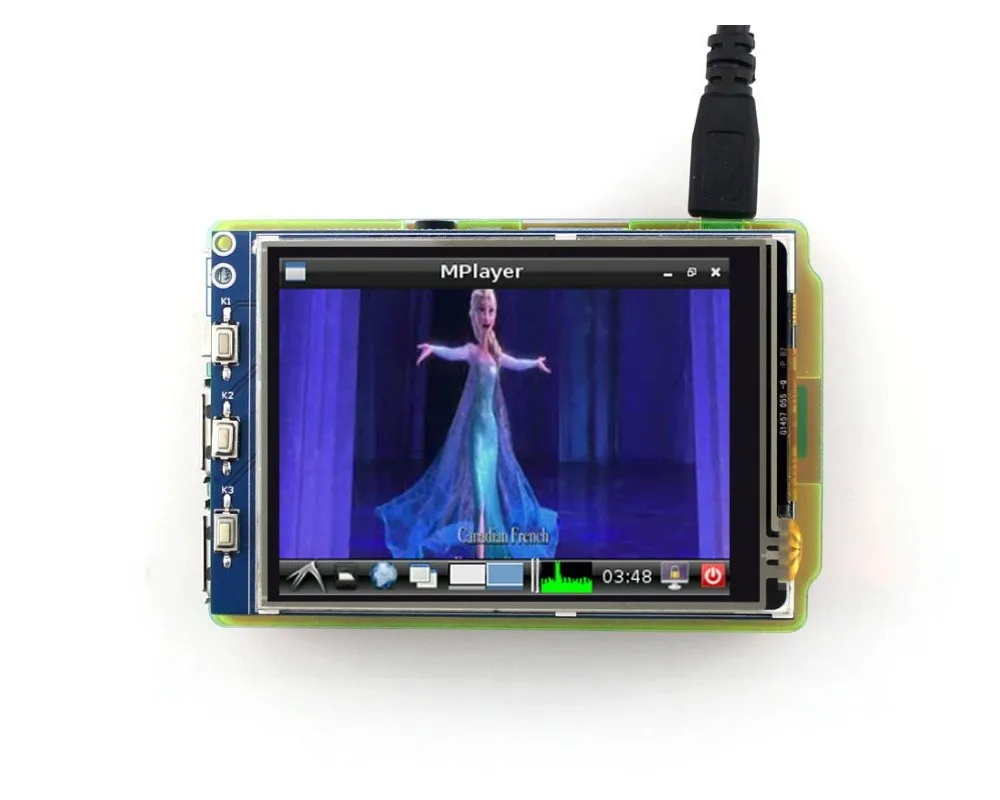

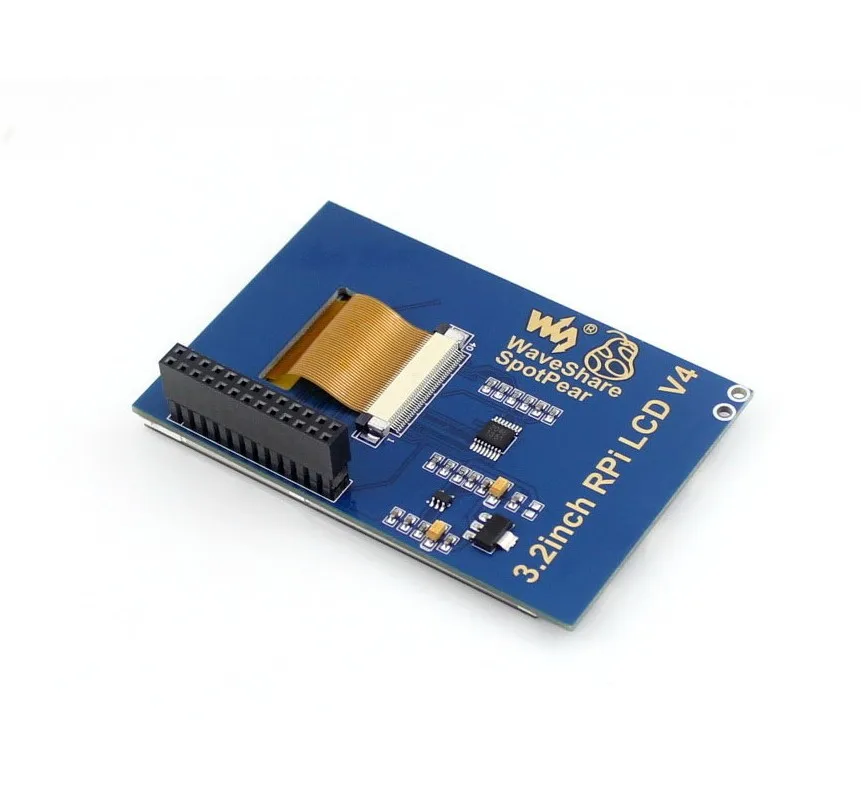

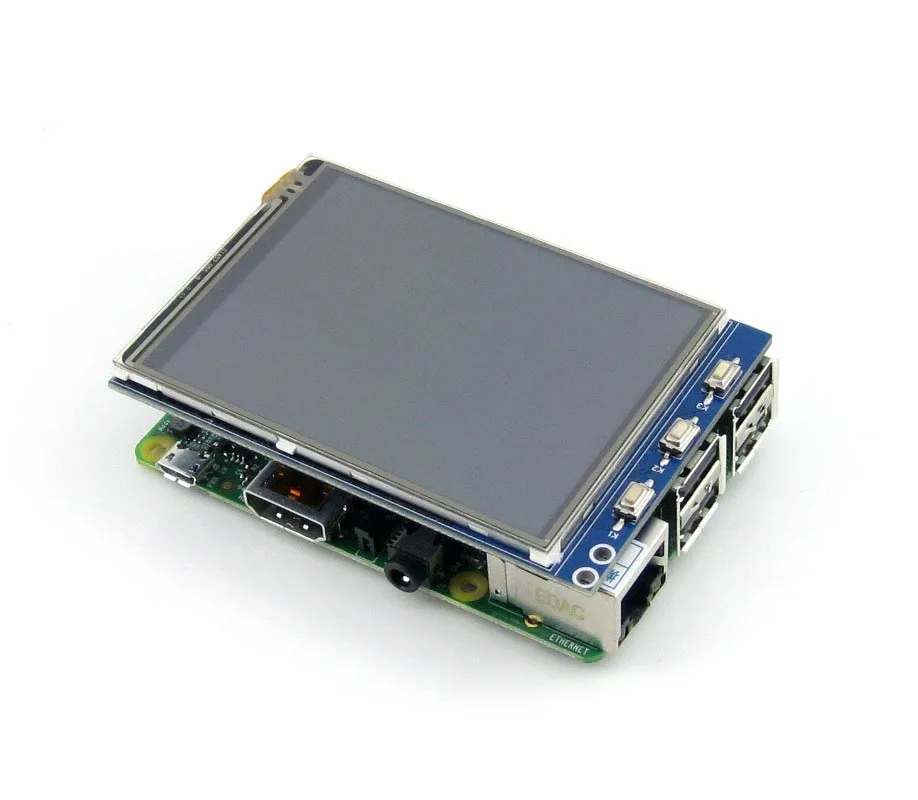

320 × 240, 3,2 дюйм резистивный сенсорный экран Экран на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей, предназначен для Raspberry Pi

Особенности

  • Разрешение 320 × 240
  • Резистивное сенсорное управление
  • Поддерживает любые версии Raspberry Pi (непосредственно подключаемый)
  • Предоставляются драйверы (работает непосредственно с вашим Raspbian/Ubuntu)
  • Размер идеально подходит для Pi
  • 3 клавиши пользователя
  • Высокое качество погружения золотое покрытие поверхности
  • Поддерживает систему Raspbian, позволяет вашей системе:
    • Снимайте фотографии при прикосновении (до 17 режимов работы камеры)
    • Поддержка клавиатуры программного обеспечения (системное взаимодействие без клавиатуры/мыши)

Ключевые параметры

QQ20181109114957

Фотографии

3.2inch-RPi-LCD-B-7_1803.2inch-RPi-LCD-B-8_1803.2inch-RPi-LCD-B-6_1803.2inch-RPi-LCD-B-9_1803.2inch-RPi-LCD-B-2_1803.2inch-RPi-LCD-B-3_1803.2inch-RPi-LCD-B-4_1803.2inch-RPi-LCD-B-5_180

Интерфейс

Контактный номер.

Символ

Описание

1, 17

3,3 V

Мощность положительный (3,3 V Мощность вход)

2, 4

5 В

Положительная мощность (5 В вход питания)

3, 5, 7, 8, 10, 22

NC

NC

6, 9, 14, 20, 25

GND

Наземный

11

TP_IRQ

Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение

12

KEY1

Ключ

13

RST

Сброс

15

LCD_RS

Управление ЖК-инструкцией, Инструкция/выбор регистра данных

16

KEY2

Ключ

18

KEY3

Ключ

19

LCD_SI / TP_SI

SPI ввод данных LCD/сенсорной панели

21

TP_SO

Выход данных SPI сенсорной панели

23

LCD_SCK / TP_SCK

Часы SPI LCD/сенсорная панель

24

LCD_CS

Выбор ЖК-чипа, низкая активность

26

TP_CS

Выбор чипа сенсорной панели, низкая активность

Внешние размеры

3.2inch-RPi-LCD-B-size



Ресурсы для развития

Вики:Флуоресцентный (B)

Вопросы и ответы

Почему ЖК-дисплей не работает с моим Raspbian?

Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала должен быть установлен драйвер. Пожалуйста, обратитесь к руководству пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую.

Почему ЖК-дисплей все еще не работает с предоставленным изображением?

Убедитесь, что аппаратное соединение правильно и хорошо подключается.
Убедитесь, что изображение в tf-карте правильно сожжено.
PWR будет продолжать, и действие будет мигать, когда Raspberry Pi начнет успешно, в чехол, оба светодиода будут продолжать, возможно, что изображение было неправильно сожжено или карта TF была в плохом контакте.

Какой источник питания я должен использовать?

Рекомендуется использовать адаптер питания 5 В/2 а для Raspberry Pi, кроме usb-подключения, В противном случае Pi может не запускаться, потому что usb-порт ПК может не иметь достаточно мощности.
Для ЖК-дисплеев большого размера s, например, диагональ 10 дюймов или более, также требуется другой автономный адаптер питания для обеспечения питания ЖК-дисплея.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.

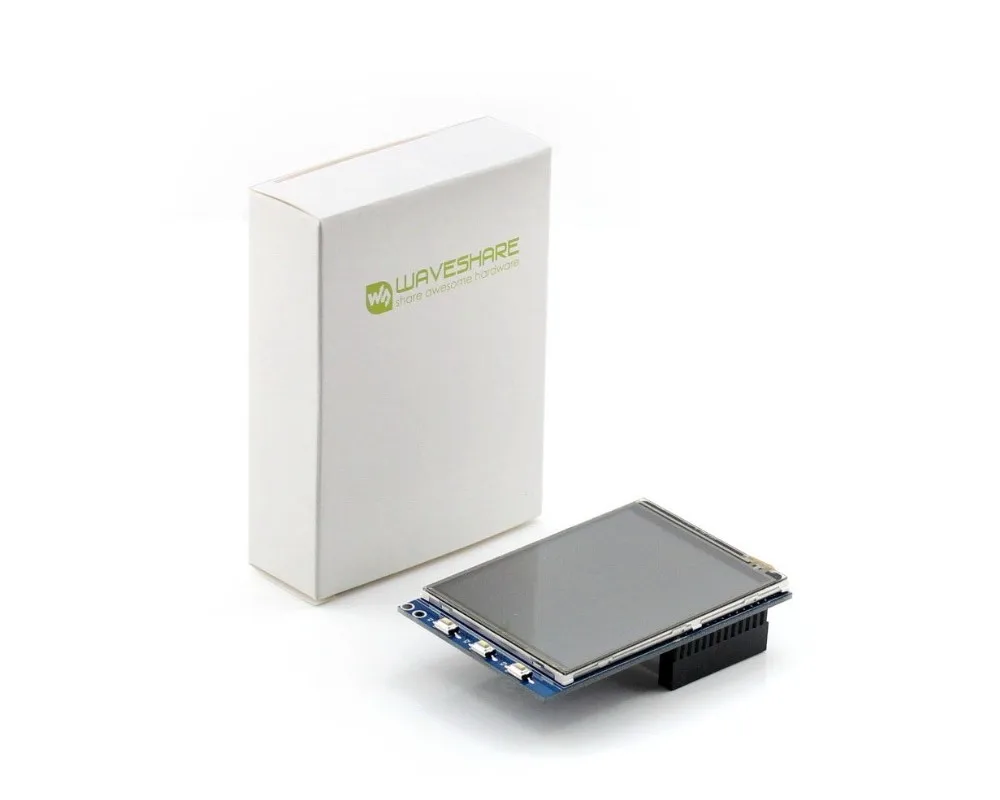

Посылка

Вес:0,071 кг

  1. 3,2 дюйма RPi ЖК-дисплей (B)-1 шт.
  2. Сенсорная ручка x 1
  3. Набор винтов RPi (2 шт.) x 1
  4. Лист быстрого запуска x1

QQ20181109114843

Руководство по выбору

Номер деталиРазрешениеЖК-интерфейсИнтерфейс сенсорной панелиДля использования сРазмер (мм)Тип сенсорной панелиКрышка из закаленного стеклаIPSЗвукДисплей с несколькими системамиМультисенсорный сенсорныйПопулярные игровые консолиКак вы себя чувствуете
2,8 дюйма RPi ЖК-дисплей (A)320 × 240I/OI/OPiКак Pi 3B +Резистивный××××××
3,2 дюйма RPi ЖК-дисплей (B)320 × 240I/OI/OPiКак Pi 3B +Резистивный××××××
3,5 дюйма RPi ЖК-дисплей (A)480 × 320I/OI/OPiКак Pi 3B +Резистивный××××××
3,5 дюйма RPi ЖК-дисплей (B)480 × 320I/OI/OPiКак Pi 3B +Резистивный×××××
3,5 дюймов HDMI ЖК-дисплей480 × 320HDMII/OPiКак Pi 3B +Резистивный××
4 дюйма RPi ЖК-дисплей (A)480 × 320I/OI/OPi94 × 61Резистивный×××××
4 дюйма HDMI ЖК-дисплей480 × 800HDMII/OPi99 × 58Резистивный××××
4,3 дюймов HDMI ЖК-дисплей480 × 272HDMII/OPi106 × 68Резистивный××××××
5 дюймов HDMI ЖК-дисплей800 × 480HDMII/OPi121 × 78Резистивный××××××
5 дюймов HDMI ЖК-дисплей (B)800 × 480HDMIUSBНе только Pi121 × 76Резистивный××××
5 дюймов HDMI ЖК-дисплей (г)800 × 480HDMIUSBНе только Pi121 × 76Резистивный××
5 дюймов HDMI ЖК-дисплей (H)800 × 480HDMIUSBНе только Pi121 × 76Емкостный××
7 дюймов HDMI ЖК-дисплей1024 × 600HDMII/OPi165 × 107Резистивный×××××
7 дюймов HDMI ЖК-дисплей (B)800 × 480HDMIUSBНе только Pi165 × 107Емкостный××××
7 дюймов HDMI ЖК-дисплей (C)1024 × 600HDMIUSBНе только Pi165 × 107Емкостный×××
7 дюймов HDMI ЖК-дисплей (H)1024 × 600HDMIUSBНе только Pi165 × 107Емкостный
10,1 дюймов HDMI ЖК-дисплей1024 × 600HDMII/OPi235 × 144Резистивный×××××
10,1 дюймов HDMI ЖК-дисплей (B)1280 × 800HDMIUSBНе только Pi274 × 187Емкостный××
10,1 дюймов HDMI ЖК-дисплей (H)1024 × 600HDMIUSBНе только Pi257 × 162Емкостный×××
11,6 дюймовый HDMI LCD (H)1920 × 1080HDMIUSBНе только Pi285 × 182Емкостный
13,3 дюймов HDMI ЖК-дисплей (H)1920 × 1080HDMIUSBНе только Pi330 × 208Емкостный

Примечание:
Pi 3B + означает Raspberry Pi 3 Model B +
Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите один с интерфейсом HDMI для лучшего опыта.
В7 дюймов HDMI ЖК-дисплей (H) (с чехол)Особенности закаленного стекла, в то время как7 дюймов HDMI ЖК-дисплей (H)Использует обычный чехол для экрана

Посмотрите:



QQ20181109114525



Борьба с пиратством

Внимание: Этот продукт защищен патентом, любой, кто делает копии/выбрасывает, должен нести ответственность в соответствии с законом.

С первого поколения Raspberry Pi выпущен, работает над проектированием, разработкой и производством различных фантастических сенсорных ЖК-дисплеев для Pi. К сожалению, на рынке есть довольно много пиратских/выбрасываемых товаров. Как правило, они являются некачественными копиями наших ранних версий оборудования и не имеют службы поддержки.

Чтобы избежать стать причиной пиратских товаров, пожалуйста, обратите внимание на следующие особенности при покупке:

QQ20180403112656

(Нажмите, чтобы увеличить)
