Индикатор уровня аудио спектр DIY Kit 16x3 красный/зеленый/синий 1603

Индикатор уровня аудио спектр DIY Kit 16x3 красный/зеленый/синий 1603 Вт/акриловая
Индикатор уровня аудио спектр DIY Kit 16x3 красный/зеленый/синий 1603 Вт/акриловая
Индикатор уровня аудио спектр DIY Kit 16x3 красный/зеленый/синий 1603 Вт/акриловая
Индикатор уровня аудио спектр DIY Kit 16x3 красный/зеленый/синий 1603 Вт/акриловая
Индикатор уровня аудио спектр DIY Kit 16x3 красный/зеленый/синий 1603 Вт/акриловая
Индикатор уровня аудио спектр DIY Kit 16x3 красный/зеленый/синий 1603 Вт/акриловая
Индикатор уровня аудио спектр DIY Kit 16x3 красный/зеленый/синий 1603 Вт/акриловая
90% чел. понравился этот товар!
В наличие
Распродажа! Осталось: 08:08:08
226.52





1. Описание:



Звуковой индикатор, который выскакивает с музыкой.



2. Параметры:



Параметр

Значение

Модель

SL-1603

Рабочее напряжение

5 в постоянного тока

Рабочий ток

20-270ма

Ток в режиме ожидания

<= 5 мА

Входной сигнал

Аудиопровод 3,5 мм

Выбор сигнала

Микрофон в первую очередь

Светодиодный цвет

5 мм красный, зеленый, синий

Светодиодная лампа

Линия 3, строка 16

Светодиодная яркость

16-уровневый регулируемый

Максимальное сохранение

Да

Размер печатной платы

158*34,8 мм

Монтажное отверстие PCB

3 мм

Расстояние отверстия PCB

151,9*28,7 мм

Размер корпуса

168*44,5*17 мм

Примечание: светодиод должен быть одного цвета в одной строке/строке

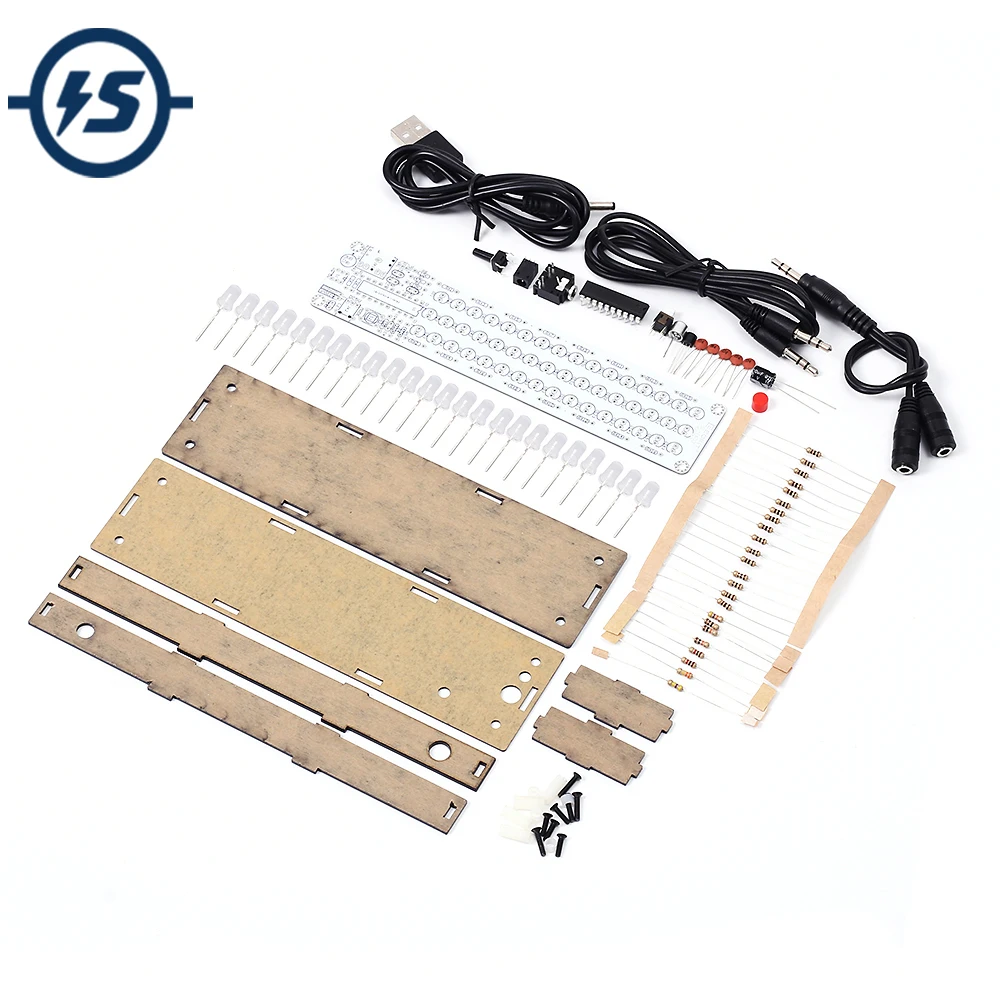

3. Список компонентов:



Нет.

Название

Печатная плата шелкография

Значение

Кол-во

1

Металлический пленочный резистор

R3

10R

1

2

Металлический пленочный резистор

RX1-RX16

100р

16

3

Металлический пленочный резистор

R1.R2

1 K

2

4

Металлический пленочный резистор

R6.R8

10 K

2

5

Металлический пленочный резистор

R7

47 K

1

6

Металлический пленочный резистор

R4

330 K

1

7

Металлический пленочный резистор

R5

470 K

1

8

Керамический конденсатор

C2-C6

104 P

5

9

Электролитический конденсатор

C1

220 мкФ

1

10

I.C

U1

WD1603

1

11

Мощность SW

S1

Самоблокирующийся переключатель

1

12

Крышка переключателя

S1

6*5 мм

1

13

Триод

Q1

S9014

1

14

Контактный переключатель

S2

6*6*13

1

15

Электретный микрофон

MIC1

6050

1

16

Входное гнездо питания

JK2

3,5 мм

1

17

Аудио входное гнездо

JK1

Стерео 5 pin

1

18

Кабель USB-DC

--

80 см

1

19

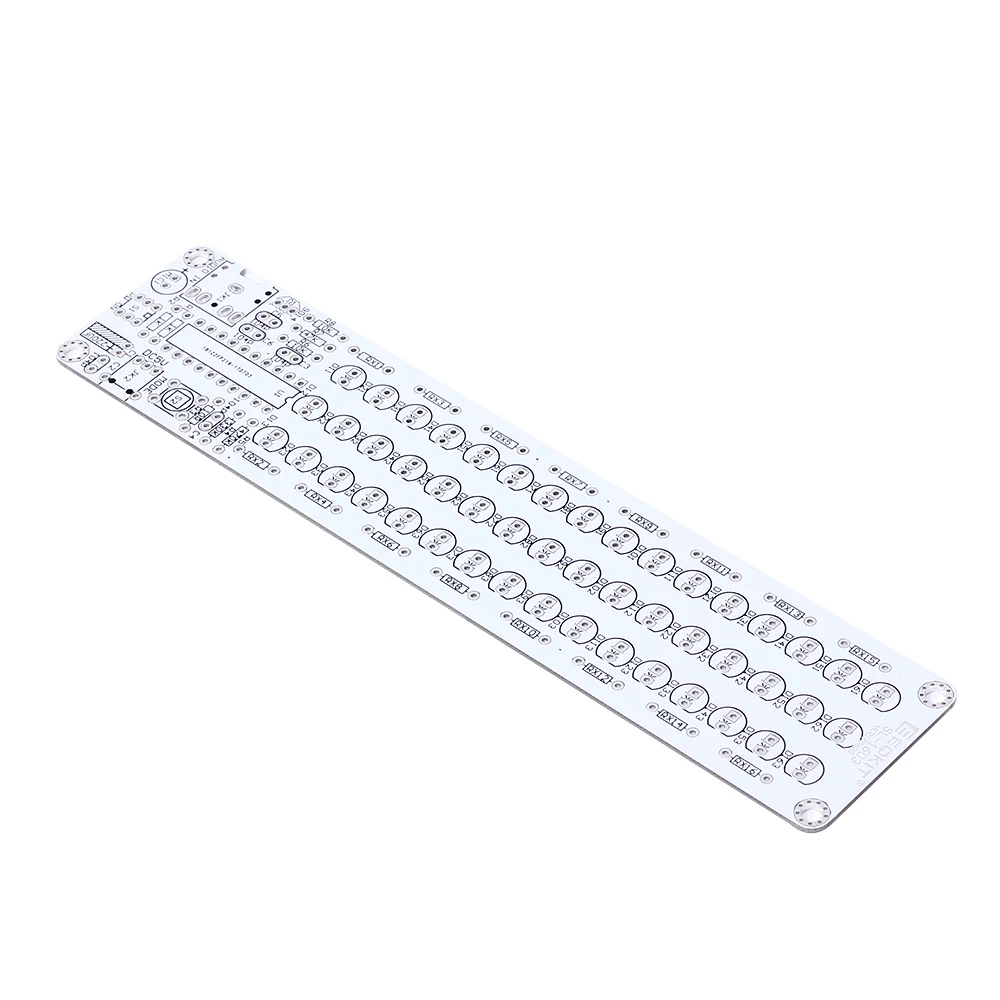

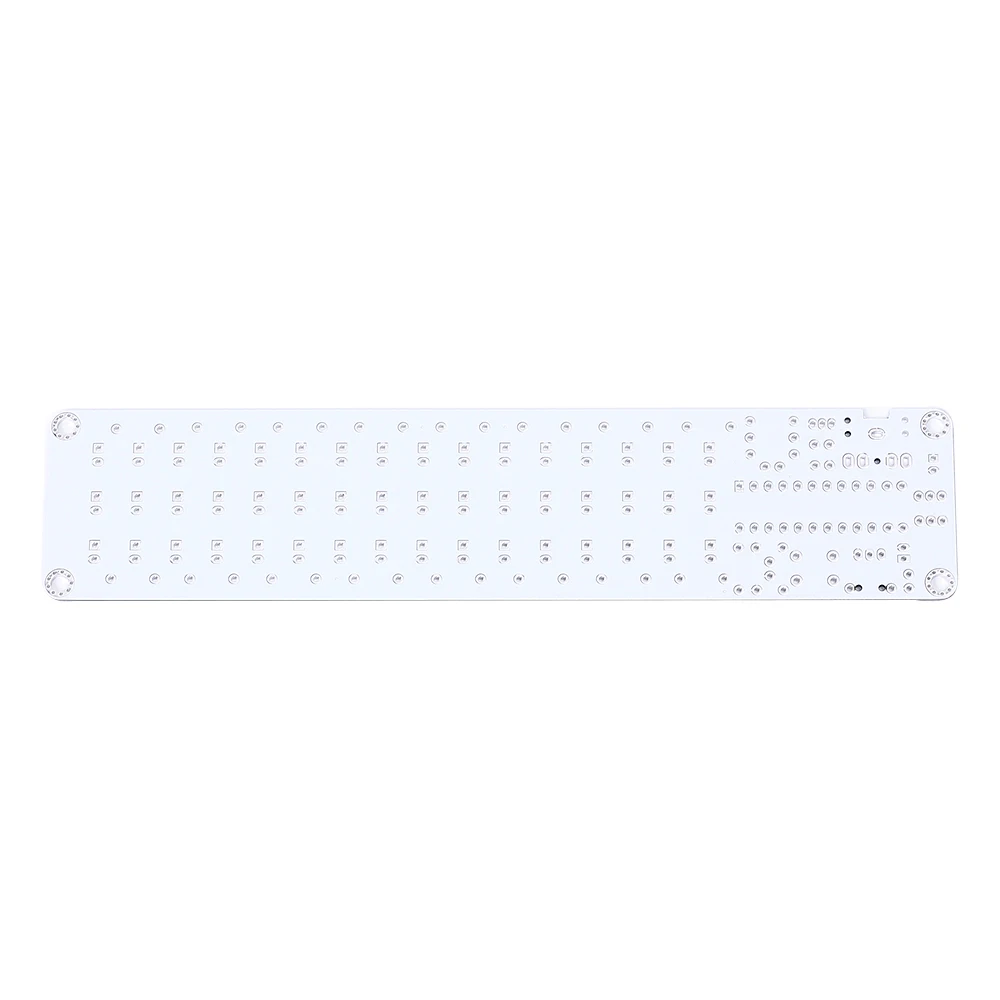

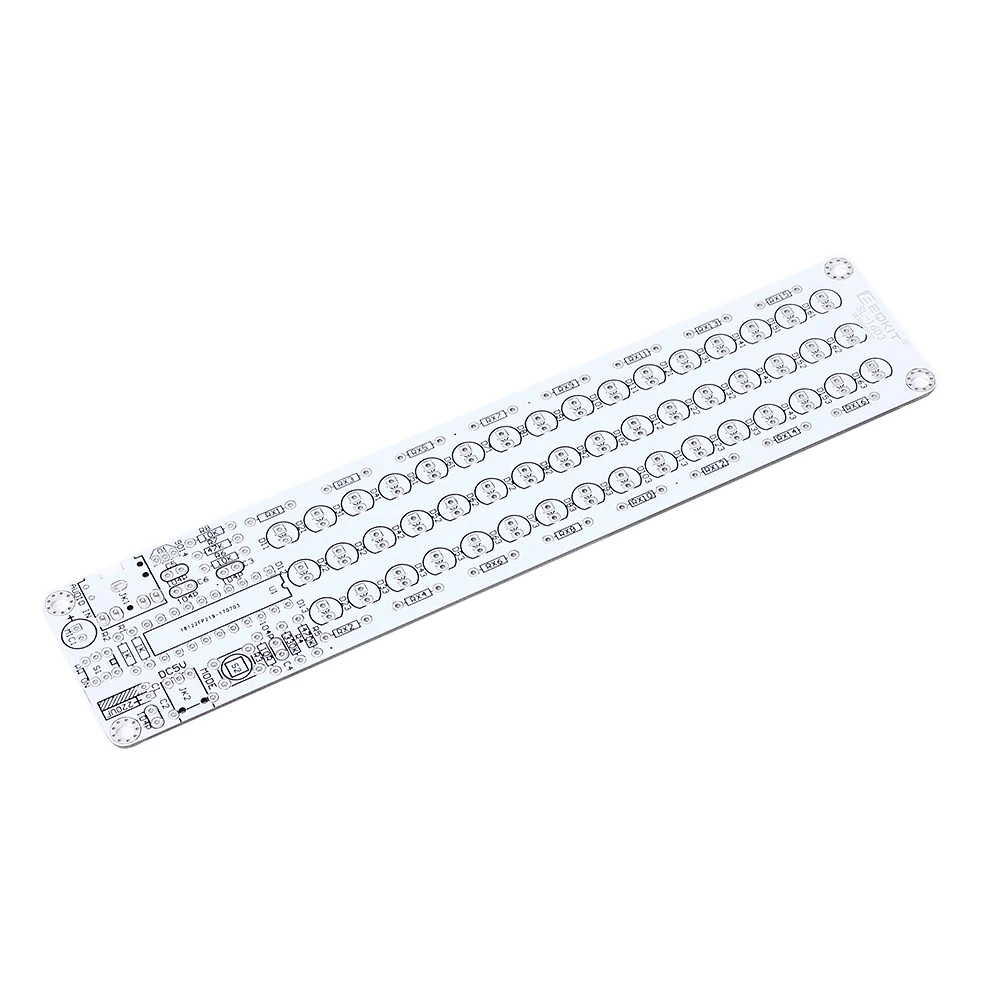

Печатная плата

--

158 мм * 3,5 мм

1

20

Светодиод

D11-D163

5 мм красный

15

21

Светодиод

D11-D163

5 мм зеленый

15

22

Светодиод

D11-D163

5 мм синий

15

23

Линия ввода аудио

Бесплатная доставка

1,2 м

1

24

Один в два аудио линии

Бесплатная доставка

22 см

1

25

Печатная плата

--

165*35 мм

1

26

Чехол

Выберите

Набор черный * 2 мм

1



4. Метод работы



После включения питания он переходит в нормальное рабочее состояние, нажмите и удерживайте кнопку «MODE» и введите через 2 секунды для выбора режима

Короткий выбор содержимого пресс:

Узор дыхания: 8-полосная Светодиодная лампа с коротким нажатием кнопки «MODE» для фиксированного режима

4 секунды без ключа, автоматический выход дыхания шаблон:

Чем сильнее звуковой сигнал, тем ярче светодиодный фиксированный режим:

Яркость регулируется.

Есть 16 уровней яркости

Нажмите и удерживайте кнопку «MODE».

Включите питание в тестовый режим



A12440.1A12440.2A12440.3A12440.4A12440.5A12440.6
