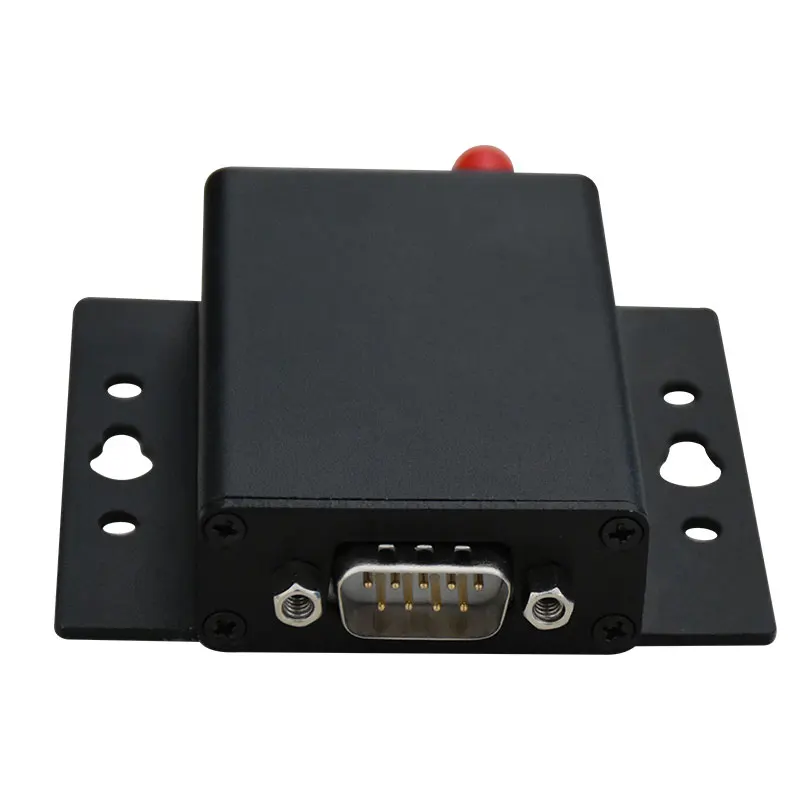

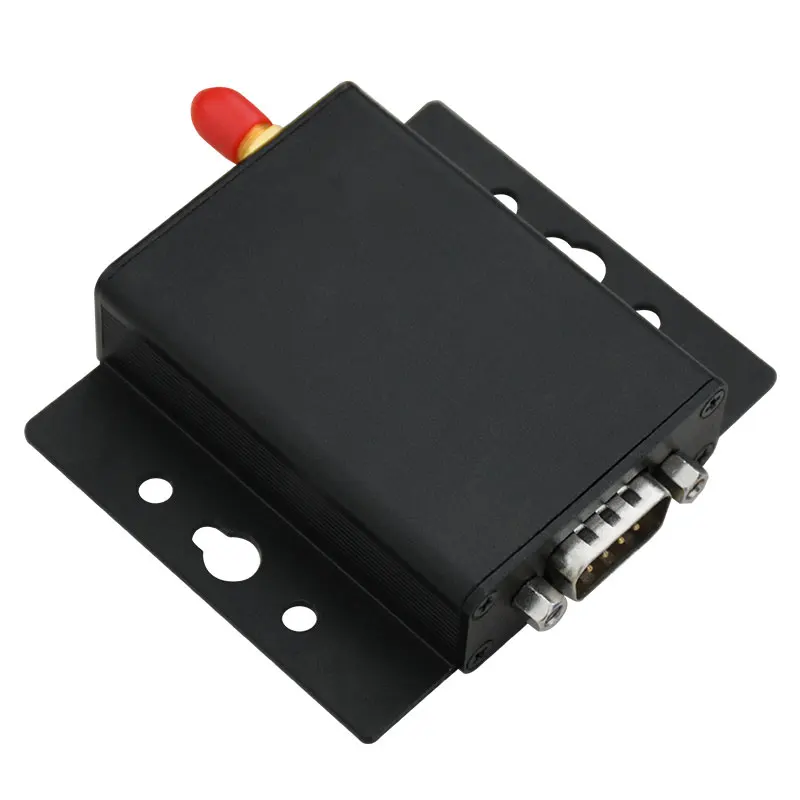

Gsm lte модем 12 вольт Sim RS485/RS232 TCP/IP GSM 2g 3g RS485 4g промышленный DTU XZ-DG4M | Мобильные

Gsm lte модем 12 вольт Sim RS485/RS232 TCP/IP GSM 2g 3g RS485 4g промышленный DTU XZ-DG4M | Мобильные телефоны
Gsm lte модем 12 вольт Sim RS485/RS232 TCP/IP GSM 2g 3g RS485 4g промышленный DTU XZ-DG4M | Мобильные телефоны
Gsm lte модем 12 вольт Sim RS485/RS232 TCP/IP GSM 2g 3g RS485 4g промышленный DTU XZ-DG4M | Мобильные телефоны
Gsm lte модем 12 вольт Sim RS485/RS232 TCP/IP GSM 2g 3g RS485 4g промышленный DTU XZ-DG4M | Мобильные телефоны
Gsm lte модем 12 вольт Sim RS485/RS232 TCP/IP GSM 2g 3g RS485 4g промышленный DTU XZ-DG4M | Мобильные телефоны
Gsm lte модем 12 вольт Sim RS485/RS232 TCP/IP GSM 2g 3g RS485 4g промышленный DTU XZ-DG4M | Мобильные телефоны
97% чел. понравился этот товар!
В наличие
Распродажа! Осталось: 08:08:08
1 122,92 руб.



Внимание:

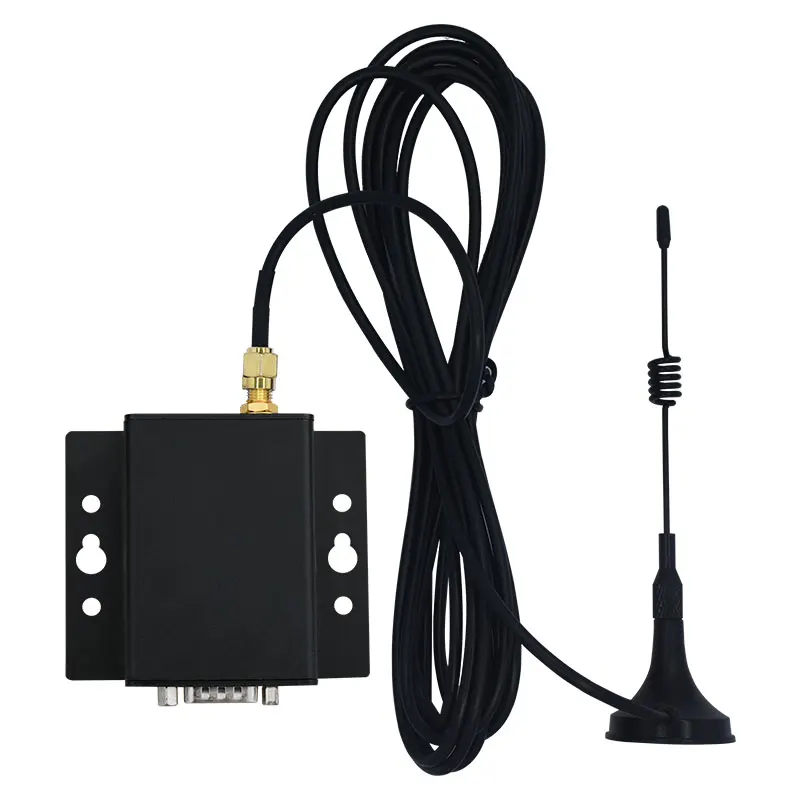

По умолчанию мы отправляем резиновую антенну, если вам нужна Магнитная присоска, пожалуйста, сообщите мне, размещая заказ.

И, пожалуйста, следующие параметры:

1. Как называется ваш местный оператор? 2. Какой диапазон частот вам нужен? 3. Что такое APN,MCC + MNC?(можно установить пользователем).

Характеристики:

1. Основные особенности

Поддержка 4G/2G, Mobile, Telecom и China Unicom

Европа, Америка, Япония 4G версия отличается

Двунаправленная Прозрачная передача данных между терминалами TTL, RS485, RS232 и серверами

Поддержка пользовательского пакета регистрации и сердцебиения

Стандартный TCP/IP разъем интерфейса связи в сервер

Интеллектуальное анти-разъединение, поддержка онлайн-тестирования и онлайн-обслуживания, отключено, затем автоматическое повторное подключение, убедитесь, что оборудование всегда в сети

Поддержка конфигурации доменного имени, IP, номера порта, APN, последовательного порта, скорости передачи данных и других параметров через последовательный порт

Поддержка удаленной конфигурации, обновление прошивки

Поддержка фиксированного IP и DNS доменного имени

2. Определение размеров и штифта

XZ-DG4M





Булавки

Определение

Вход/выход

Описание функции

1

VCC

Вход

Положительный источник питания (4,75 в-36 в)

2

Rxd_RS232

Вход

Последовательный вход порта RS232 уровня

3

Txd_RS232

Выход

Выход последовательного порта RS232 уровня

4

GND

Вход

GND

5

GND

Вход

GND

6

A_RS485

Вход, выход

Порт уровня RS485

7

B_RS485

Вход, выход

B порт уровня RS485

8

NC

NC

9

NC

NC



3. Использование метода

3.1TCP/IP соединение

Когда XZ-DG4 работает в режиме соединения TCP/IP, передача данных между XZ-DG4 и серверами полностью прозрачна, чтобы всегда держать XZ-DG4 в сети, пользователи должны определить зарегистрированную рамку данных и рамку данных сердцебиения, И сервер должен дифференцировать зарегистрированную рамку данных и рамку данных сердцебиения от рамки данных пользователя. Сервер также может удаленно устанавливать XZ-DG4 SDN или имя домена.

3,2 Параметры удаленного настройки сервера

Когда DTU подключен к серверу, DTU может выполнять функции чтения/установки/удаления IP через сервер.

3,3 использование функции SMS

Когда XZ-DG4 работает в режиме SMS, XZ-DG4 можете общаться на любой мобильный телефон с помощью SMS. Когда мобильный телефон отправляет любое сообщение XZ-DG4, XZ-DG4 с последовательного порта отправляет текущее sms-содержимое (поддерживает только до 70 символов ASCII), если терминальное оборудование возвращает данные из последовательного порта (максимум 70 символов ASCII) XZ-DG4 автоматически ответит на данные на мобильный телефон, с которого получает текстовые сообщения в прошлый раз.

Специальные требования к настройке функции SMS поддерживаются, если нужно, пожалуйста, свяжитесь со мной.



4. Конфигурация программного обеспечения

config



5. Инструкция по эксплуатации

Список команд

Описание команды

Формат

Параметры

Введите режим команды AT

+ + +

Нет (введите и верните ОК)

Установить IP/SDN имя домена

AT + SDN = 1,[<SDN>,<port>,<num>][...] [...]

<SDN>: доменное имя

<Порт>: порт No

<Num>: серийный номер <1 ~ 5>

Примечание: 1 является приоритетным)

Удаление доменного имени IP/SDN

AT + SDN = 0,< num>

<Num>: серийный номер 1 ~ 5: указанный серийный номер

A: удалить все

Набор идентификационных номеров

AT + MODIDSET = 1, <id>

<Id>:DTU ID десятичная система

Установка параметров последовательного порта

AT + IPR = 1,<bau>,<длина>,<паритет>,<стопбит>

<Bau>: скорость передачи данных

0: 1200bps

1: 2400 bps

2: 4800 bps

3: 9600 bps (по умолчанию)

4: 19200 bps

5: 38400 bps

6: 57600 bps

7: 115200 bps

<Длина>: бит данных

8: 8 бит данных

<Паритет>: проверка паритета

N: Нет паритета

О: четный паритет

E: четкость

<Стопбит>: стоп-бит

1: 1 бит

Добавить элемент конфигурации APN

AT + PROFILE = 1,<SN>,<MCC + MNC>,<APN>,<Имя пользователя>,<пароль>

<SN>: серийный номер (1 ~ 8)

MCC: код страны мобильной связи

MNC: код мобильной сети

<APN>: точка доступа

<Имя пользователя>: имя пользователя

<Пароль>: пароль

Удалить элемент конфигурации APN

AT + PROFILE = 0,<SN>

<SN>: серийный номер 1 ~ 8: указанный серийный номер

A: удалить все

Установка функции add ID

AT + ADDIDEN = 1,<mode>

<Режим>: выбор режима

0: не добавляйте идентификатор перед прозрачной передачей данных по умолчанию

1: Добавьте идентификатор перед установкой прозрачной передачи данных

Настройка функции зарегистрированного пакета

AT + REGPKT = 1,<текст>

<Текст>: зарегистрированное содержимое пакета

Набор формата heartbeat packet

AT + HBTPKT = 1,<текст>

<Текст>: содержимое пакета сердцебиения

Отправить один раз каждые 40s

Настройка режима работы SMS

AT + SMSTMODE = 1,<mode>

<Режим>: триггер

0: режим TCP/IP

1: прозрачный режим передачи TXT

Запрос sim-карты IMSI номер

AT + IMSI =?

+ IMSI:460010000000001

15-значный номер sim-карты imsih

Номер версии прошивки запроса

AT + FWV =?

Нет

Перезагрузка DTU

Перезагрузка AT +

Нет

Выход в командном режиме

AT + QUIT

Нет (если последовательный порт не работает, то автоматически прекратите работу после 60s)



6. Технические параметры

Тип

Параметры

Блок

Минимальный

Типичное значение

Максимум

Электрическое свойство (25 ℃)

Напряжение сети

4,75

12

36

V

Рабочий ток

70

150

250

Ма

Пиковый ток

-

-

2000

Ма

Беспроводная Производительность (25 ℃)

Частотный диапазон

4G 3G 2G

-

Чувствительность

-106dBm

-

Макс. Мощность излучения

EGSM900:+ 33dBm (класс питания 4)…

LTE:+ 23dBm (класс питания 3) …

-

Общая производительность

Скорость интерфейса

1200

9600

115200

Bps

Уровень интерфейса

RS485,RS232,TTL

Рабочая температура

-40

80

Размеры

52 × 35 × 10 (не включая антенну и аксессуары)

Мм



7. Индикация состояния и описание неисправности

Состояние индикатора

Описание состояния (любое светодиодное освещение указывает на включение питания)

Красный светодиодный

Вспышка при наличии передачи данных в последовательном порту

Синий светодиодный

Светильник или вспышка при подключении XZ-DG4 к базовой станции

Зеленый светодиодный

Когда XZ-DG4 успешно подключен к правильному серверу, он мигает один раз в 3 секунды. Если он подключается, то мигает один раз каждые 0.5s





Если вам нужен модуль PCB TTL 4G dtu, пожалуйста, нажмите на следующую картинку и сделайте заказ.

1561985528(1)_副本

10) Отзывы:

Мы стремимся улучшить себя с точки зрения обслуживания и качества. Мы будем очень признательны, если вы оставите нам положительный отзыв,Это будет большим ободрением для нас. Если я чем-то могу помочь, не стесняйтесь сказать мне.

Спасибо за ваше драгоценное время!



Мы являемся профессиональным производителем беспроводных датчиков, 2g 3g 4g lte GSM модем, Lora, беспроводные радиомодемы, OEM/ODM, беспроводные индивидуальные решения/системы/приложения.

Добро пожаловать, чтобы связаться с Сарой для получения дополнительной информации о беспроводном решении.

Продажа (at)thingsend(dot)com

Skype: + 86 18820739215
