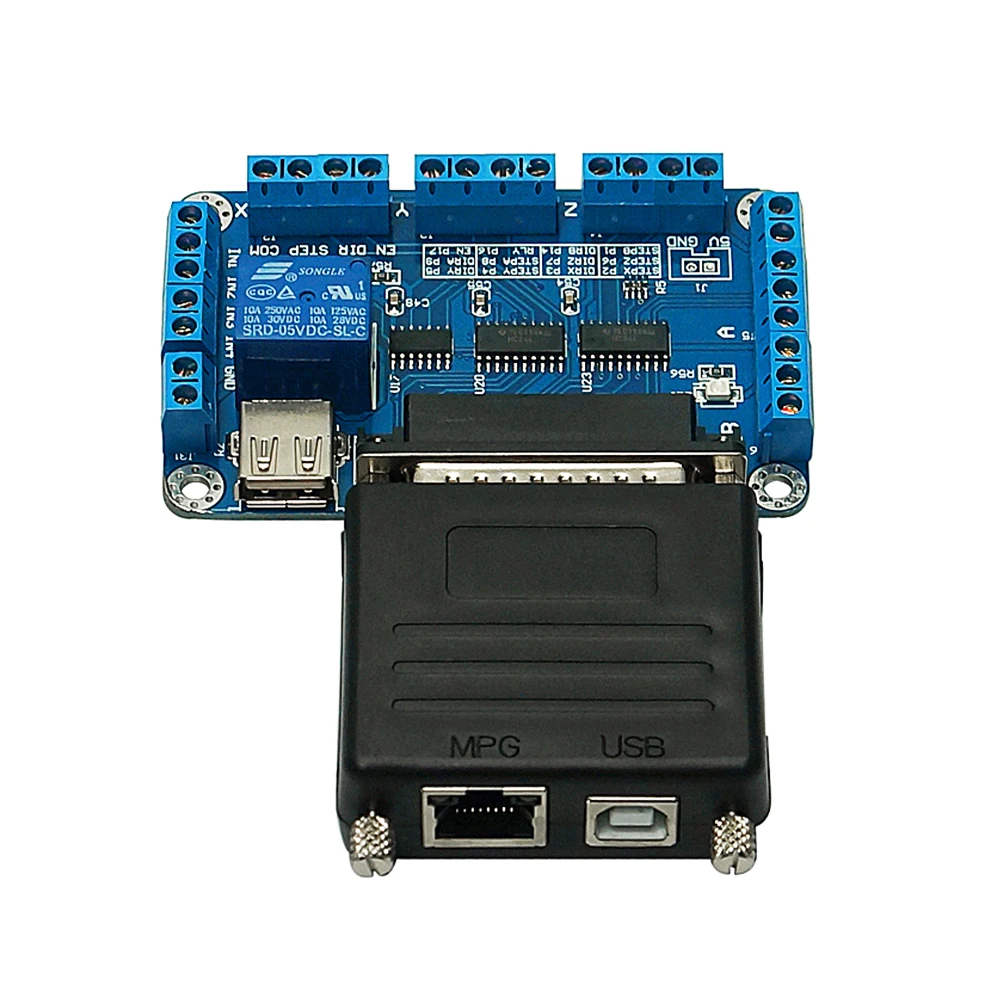

LY-USB200 USB в LPT порт Адаптер ЧПУ маршрутизатор контроллер для Mach3


SPecifications:

LY-USB200 поддерживает программное обеспечение Mach3 и последовательный порт MPG, через USB для связи с компьютером.

LY-USB200 контроллер движения принимает рамки дизайна руки. Конструкция руки включает в себя коммуникацию, кодеаналитический, основной алгоритм и импульсное развитие. Рациональный дизайн, удобный в эксплуатации.


Руководство представляет график работы, подключения и использования наших профессиональных

Контроллер движения для гравировального станка. С помощью множества чертежей пользователи могут узнать

Как быстро использовать этот контроллер движения. (Пожалуйста, свяжитесь с нами, если вам нужна полная инструкция.)


Спецификация продукции

Поддержка USB;

5 портов входной интерфейс для обычных цифровых данных;

3 порта выходной интерфейс для обычных цифровых данных;

1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);

Может поддерживать шаговые системы 6 осей, импульсный выход 200 кГц для каждой оси;

Чип управления движением руки;

Совместим с входом MPG, поддерживает цифровой дисплей MPG от нашей компании.

Внешний вид и размер изделия

Контроллер движения NC200 имеет пластиковую конструкцию корпуса.

Общий размер 56,8 мм * 54,1 мм * 22 мм


Определение и метод подключения продукта

Подключение контроллера включает Интерфейс подключения USB, интерфейс MPG и порт контроллера LPT.


1. Порт USB

USB порт связи, NC200 общаться с mach3 через него.


2. Интерфейс контроллера LPT

Это PIN1 до PIN13; Во втором ряду, справа налево, это PIN14-PIN25.

PIN1-PIN9,PIN14,PIN16,PIN17 являются выходными контактами, которые могут быть установлены как PWM, обычный выход и шаговый порт управления двигателем. И PIN10-PIN13,PIN15 являются входными контактами, которые могут быть установлены в качестве зонда, лимита, эстопа и дома


Интерфейс управления шаговым Драйвером

LY-USB200 может заменить порт LPT компьютера и работать лучше, чем порт LPT компьютера. Этот порт подключается к плате шагового драйвера

3.MPG соединение

Как показано на 2 месте расположения последовательного порта MPG, тип порта RJ45, то есть общий стандартный сетевой интерфейс.


Серийный импульсный генератор является стандартным импульсным генератором, оси выбора, такие как выбор мощности через последовательный порт и хост-взаимодействие.


Ручной штырь последовательного порта, ссылка на ярлык 2-4, слева направо для PIN1-PIN8 заказа. Контрольная Таблица определения импульсного штифта для последовательного порта 2-2. Серийный порт ручной импульсный с использованием метода справки Серийный порт ручной импульсный Пользователь manua


1 x CNC MACH3 MPG USB для параллельного LPT порта конвертер 6 осей контроллер движения 200 кГц

1 х USB кабель




Посылка внутри:

1 x USB к параллельному адаптеру LY-USB200

1 х USB кабель

Карта расширения PCI-1 шт.
