Новый HDMI 2 0 разветвитель 8 портов 1 в Выход Дистрибьютор HDCP2.2 4K ИК расширение

Новый HDMI 2,0 разветвитель 8 портов HDMI разветвитель 1 в 8 Выход HDMI Дистрибьютор HDMI 2,0 HDCP2.2 4 K ИК расширение EDID управление RS232

1x8 HDMI сплиттер использует один HDMI источник, доступ к нескольким HDMI раковины. Позволяет легко разделять одно hdmi-устройство

Восемь совместимых HDMI мониторов или проекторов. Кроме того, его можно поместить в конце длинного кабеля HDMI для регенерации сигнала HDMI.

Разрешение этого hdmi сплиттера может быть до 3840X2160/60 Гц. Этот продукт может поддерживать функцию управления EDID, поставляется с восемью видами режимов EDID,

Пользователь может выбрать в соответствии со своими потребностями. Кроме того, этот продукт также встроен в функцию расширения ИК, может работать с нашим ретранслятором hdmi 2,0, который

Имеет IR-RX получения ИК-команды для дистанционного управления источником

Особенности

• Поддержка версии HDMI 2,0, HDCP2.2
• Поддержка формата 3D видео
• Поддержка высокого разрешения до 3840X2160/60 Гц
• Поддержка максимальной скорости 6G и TMDS часов может быть до 600 МГц
• Поддержка 8/10/12 бит глубокий цвет
• Поддержка стандартного кабеля AWG26 HDMI: когда разрешение 1080 p и ниже, вход до 8 метров, выход до 8 метров. Когда разрешение 4 K, вход до 8 метров, выход до 8 метров.
• Поддержка одного источника HDMI, доступ к нескольким мойкам HDMI, источником может быть dvd-плеер, приемник A/V, телеприставка и т. Д.
• Встроенная функция ИК-расширения
• Дистанционное управление источником (через IR-RX ретранслятора HDMI, с которым сплиттер работает для получения ИК-команды)
• Поддержка последовательного порта онлайн обновления
• Поддержка управления EDID
• Адаптер питания 5 В/3 А

Характеристики:

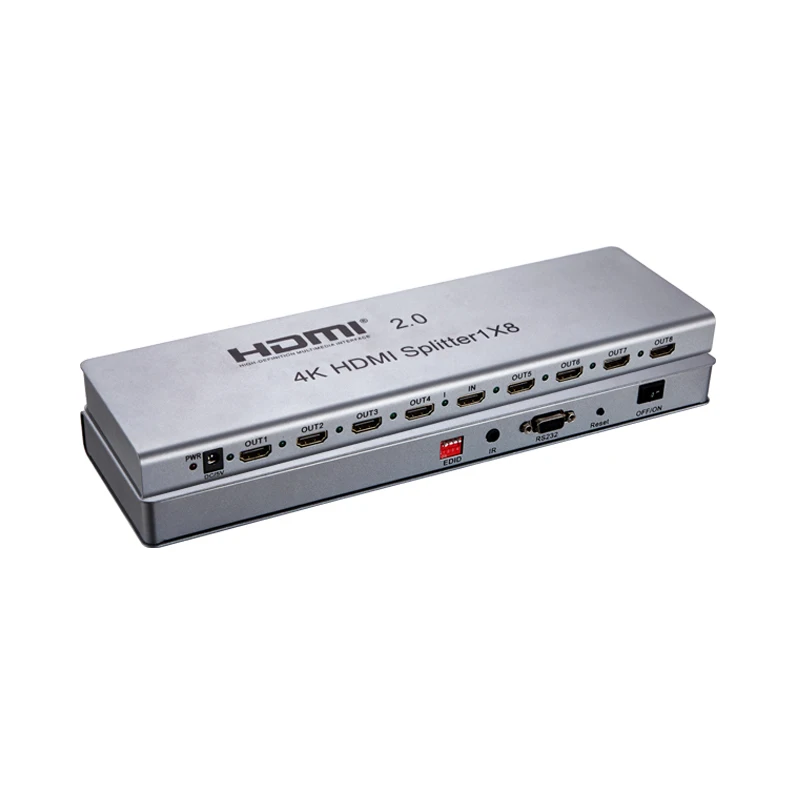

Изображения интерфейса продукта:

1: индикатор адаптера питания
2: 5 В интерфейс питания
3: светодиодный выходной индикатор
4: выход HDMI
5: светодиодный входной индикатор
6: HDMI вход
7: DIP-переключатель, используется для управления EDID
8: интерфейс расширения IR TX
9: порт RS232
10: Кнопка сброса
11: выключатель питания

DIP EDID Описание переключателя:

DIP 1 2 3 4
X 0 0 0: Копировать только output1 EDID
X 0 0 1: EDID MIX
X 0 1 0: EDID скачать (RS232)
X 0 1 1: 4 K X 2 K 30 HZ
X 1 0 0: 4 K X 2 K 60 HZ
X 1 0 1: 1080 P 3D 2ch
X 1 1 0: 1080 P 2D 2ch
X 1 1 1: 1080 P 2D 5.1ch
1 используется для обновления, 1 обновленный режим, 0-это обычный режим работы

Описание режима работы:

Существует два режима работы для продукта, обычный режим работы и режим обновления, который определяется DIP EDID switch 1, 1-режим обновления, 0-обычный режим работы.

Описание расширения ИК:
Этот продукт имеет интерфейс расширения IR_TX, его можно использовать с дополнительным ретранслятором HDMI 2,0, который работает для ИК-расширения через кабель HDMI.

Подключение и эксплуатация:
1: подключите источник HD к входу сплиттера с помощью одного кабеля hdmi
2: Подключите выход сплиттера к дисплеям с 8 hdmi кабелями
3: Подключите адаптер питания 5 В/3 А к сплиттеру
4. Кнопка сброса: это кнопка сброса для сброса системы.

Упаковка включает:

1. HDMI сплиттер
2. Адаптер питания
3. Руководство пользователя
4. Ретранслятор HDMI (опционально)
