150A 180A 12V/24V   Auto Solar Panel Battery Charge Controller PWM LCD Display Solar Collector



Product Overview



The controller is suitable for off-grid solar system(Independent System), can automatically control the process of charging and



discharge. The battery discharge process is optimized by the controller, which can extend the battery life and improve the system



performance. The comprehensive electronic protection can avoid controller damage in the installation errors and system failures.





Main Technical Highlights

1. Automatic identification of the system voltage 12V/24V;

2. Double MCU design with high speed and high performance;



3. Excellent heat dissipation and electromagnetic compatibility design;



4. The main circuit adopts the tandem PWM Charging, the charging efficiency is 3%-6% higher than non PWM, which can increase the power time and make t he system have a longer use life;



5. Adopting the character LCD liquid crystal display and double-button interface, complete menu display and operation;



6. Humanized browse interface, which makes the operation more convenient;



7. Use the power MOSFET as switch, without any mechanical switch;



8. Intelligent battery charge indicator conveniently allows users to check the working status of the battery;



9. Sealed lead acid, optional two kinds of battery charging procedure;



10. External temperature sensor, with high-precision temperature compensation;



11. Parameter setting off-electricity protection function, not need to repeat settings, very

conveniently use;



12. With intuitive LED displays, which can let users easily understand the running state of Solar, Battery and Loads;



13. With the protections of over-charge, over-discharge, over-load, electronic protection and battery reverse;



14. Against lighting protection.





Technology Parameters Table



System voltage



12V 24V

System current



150A / 180A

No-load loss



<10mA <10mA

Solar energy input voltage

<=36V <=55V

Over voltage protection



16.5V+-1% 33V+-1%

Over voltage recovery



15.0V+-1% 30.0V+-1%

Balance charge voltage



14.6V+-1% 29.2V+-1%

Increase charge voltage



14.4V+-1% 28.8V+-1%

Float charge voltage



13.8V+-1% 27.6V+-1%

Charging return voltage



13.3V+-1% 26.6V+-1%

Over discharge protection voltage



11.1V+-1% 22.2V+-1%

Over discharge return voltage



12.8V+-1% 25.6V+-1%

Night identification voltage



3.0V+-1% 6.0V+-1%

Daytime identification voltage



7.0V+-1% 14.0V+-1%

Temperature cmpensation



-4.0mv/degC/2V

Over-load, short circuit protection

1.25 times rating current 30S;1.5 times rating current 10S overload current protectionge3 times rating current short circuit protection

Work temperature

-25degCto+60degC

Protection degree



IP30

Outline size



216mm*203mm*106.8mm

weight



3.60KG







System Connection Display

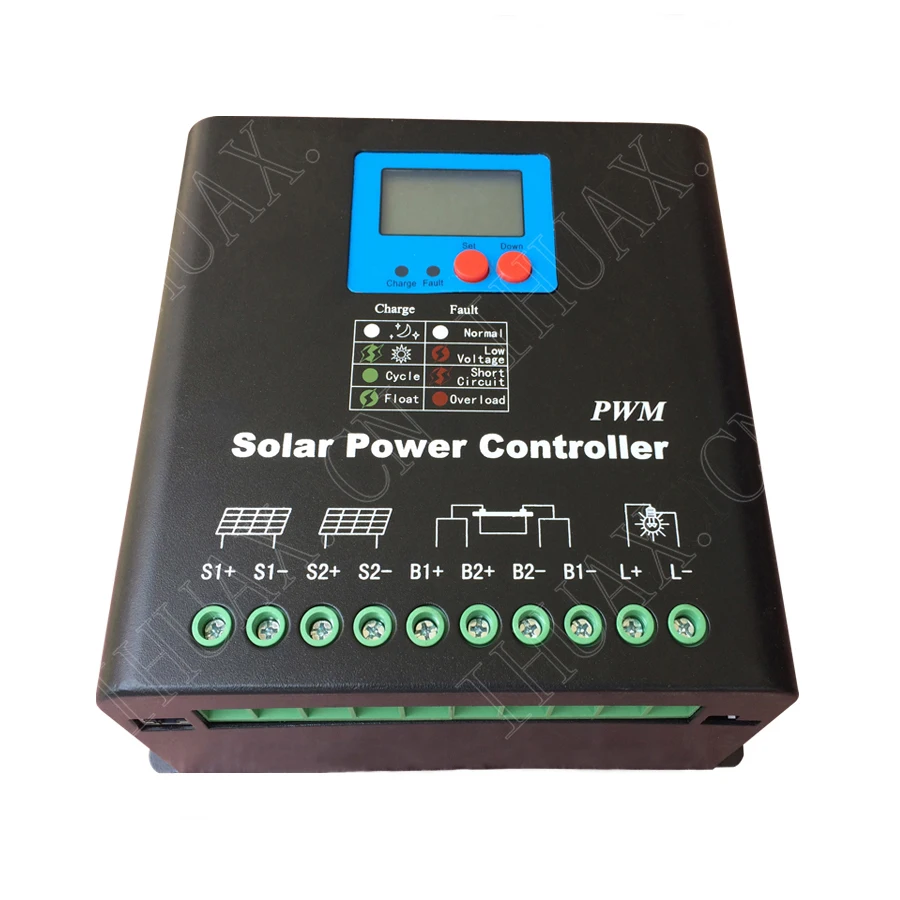

The controller panel figure





ihuax



Wiring figure

ihuax



LED Light Specification









LED

Model



Function Figure
Charge

off



At night or battery is failed to connect (1)

Light normally



Normal charge (3)

Slow flash



Float charge (4)

Double flash



Daytime (no charge) (1)
Protection

Red lamp in slow flash



Load line in under voltage or high voltage protection (7)

Red lamp in double flash



Load line short circuit protection (6)

Red lamp lights for long time



Load line over load protection (5)

off



normal work (8)


Dot light loop



The voltage of electric automatic identifying battery in the controller in medium

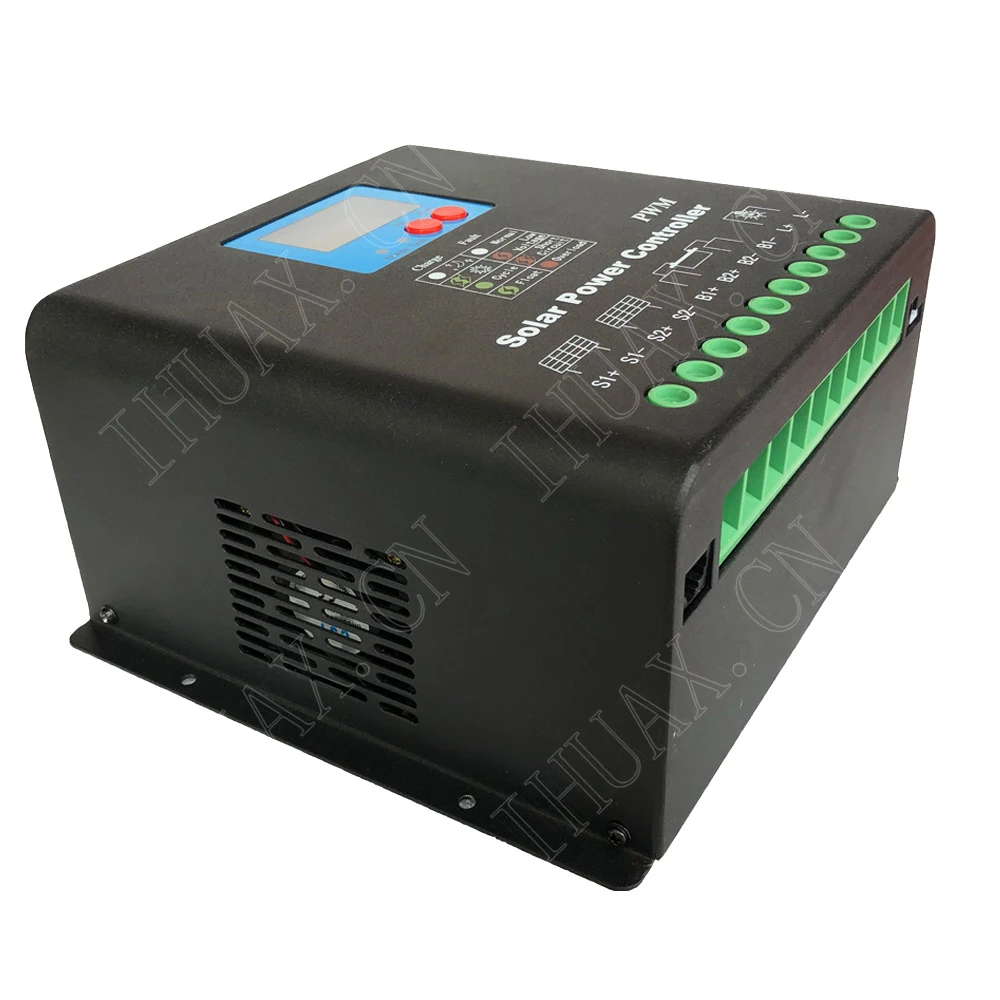

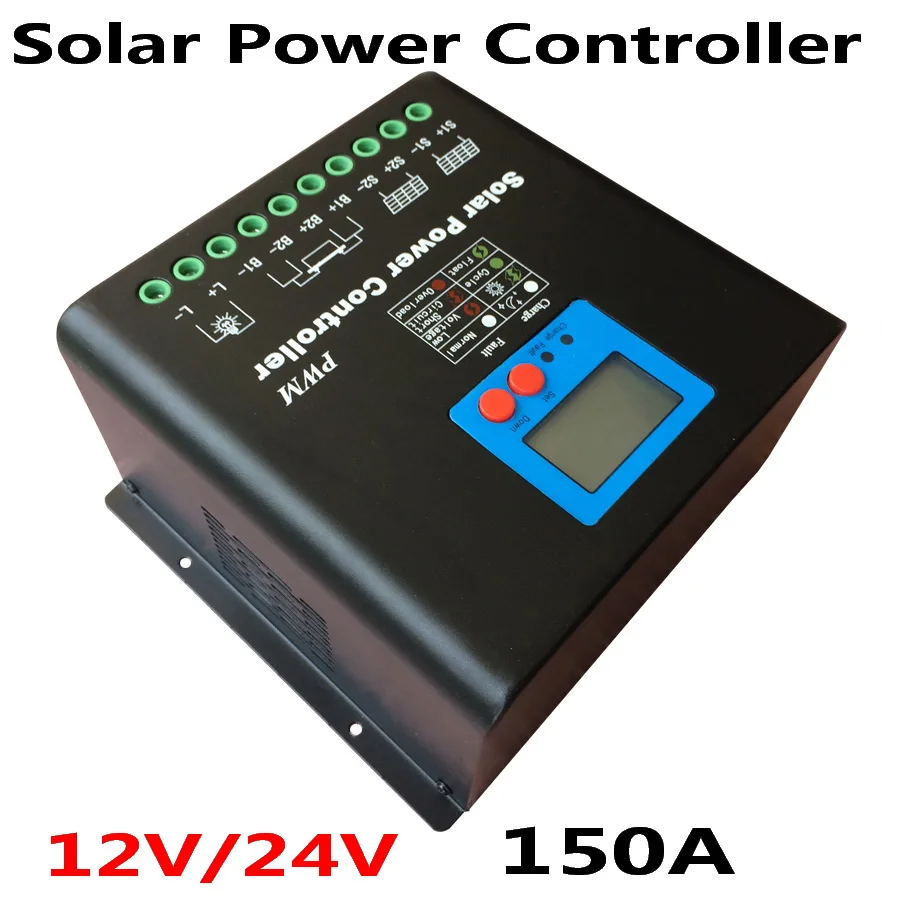

  Press the button to turn on the light. The light will turn off if no button has been pressed within 60s to save the electricity. Press the button for over 4s, the LCD will turn off. Press the button for 4s again, the LCD will turn on.   Product photos ihuax4





Installation Instructions

1. Strongly and securely install the controller;



2. The preparation of the conducting wire:calculate the length of the wire ,and then figure out the installation place,make sure the length of the wire is reasonable to decrease the loss of the electricity;



3. Connect the battery first,pay attention to the anode and the cathode to avoid the inverse connection.the indicator light of the battery will work if the connection is correct,otherwise,it will not ,but the component of the controller will not be damaged;



4. Connect the wire of the solar panel, pay attention to the anode and the cathode to avoid the inverse connection.if the connection is correct,the indicator light of ldquoCHARGErdquowill be on or flash 10 seconds later after laying outside under the sun,otherwise,please check the connection.make sure the solar energy panel is laid outdoors under the sunshine;



5. Connect the load at the end, pay attention to the anode and the cathode to avoid the inverse connection .if inverse connection ,the led lamp may be damaged;



6. The controllerrsquos maximum wire diameter range: 20-2AWG(0.5mm2-33.6mm2).
